【リビジョンアップ】ソリューション・ツールキット モータ対応開発支援ツール QE for Motor V1.4.0
(PDF | English, 日本語)
- 変数の用途情報ファイル生成機能を追加
- ソフトウエアコンフィグレーション画面の改善
- サンプルプログラムダウンロードウィザードの改善
QE for Motorは、ワークフローに従って操作するだけでモータ用ソフトウェアの開発ができるモータ用ソフトウェア開発支援ツールです。統合開発環境 e² studioの拡張機能で無償でダウンロードできます。
特長
- ワークフローに従って操作するだけでモータ用ソフトウェアの開発が可能
- モータ用ミドルウェアおよびドライバの設定
- Renesas Motor Workbenchと連携したモータのチューニングと分析
- Learn More
リリース情報
| 製品名 | 最新 Ver. | リリース日 | ターゲットデバイス (Note1) | バージョンアップ内容 | ダウンロード(Note2) | 動作環境 |
|---|---|---|---|---|---|---|
| QE for Motor | V1.4.0 | 2024/09/27 | RAファミリ RL78ファミリ RXファミリ | リリースノート参照 | ダウンロード | e² studioプラグイン(Note3) 動作環境 |
Notes
- 詳細なサポートデバイスは「ターゲットデバイス」をご参照ください。
- インストール方法 >>
- RAファミリをご利用の方はRAファミリ向けe² studioインストーラのご使用をおすすめします。詳細はFlexible Software Package (FSP)のGitHub ページをご参照ください。
- QE for Motor[RA] V.1.0.0がインストールされた状態でV1.1.0以上に更新する場合は、QE for Motor[RA] V1.0.0を更新する方法をご参照ください。
ターゲットデバイス
設計・開発
関連ボード＆キット
MCK-RA4T1 Renesas Flexible Motor Control Kit for RA4T1 MCU Group
MCK-RA4T1は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。
本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA4T1を用いたモータ制御評価をすぐに始めることができます。
主要ドキュメント:
RA ファミリの RA6T1 グループ用モータ制御評価システム
RA ファミリ、RA6T1 グループ用モータ制御評価システムは、誰でもモータ制御を簡単に評価できる低電圧永久磁石同期モータ (ブラシレス DC モータ) ソリューションです。 ルネサスのウェブサイトからダウンロードできるキットのハードウェアとソフトウェアを使用して、すぐにモータ制御の評価を開始できます。
MCK-RA6T2 Renesas Flexible Motor Control Kit for RA6T2 MCU Group
MCK-RA6T2は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA6T2を用いたモータ制御評価をすぐに始めることができます。
主要ドキュメント:
MCK-RA6T3 Renesas Flexible Motor Control Kit for RA6T3 MCU Group
MCK-RA6T3は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。
本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA6T3を用いたモータ制御評価をすぐに始めることができます。
主要ドキュメント:
MCK-RA8T1 Renesas Flexible Motor Control Kit for RA8T1 MCU Group
MCK-RA8T1は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA8T1を用いたモータ制御評価をすぐに始めることができます。
主要ドキュメント:
MCK-RX26T Renesas Flexible Motor Control Kit for RX26T MCU Group
MCK-RX26Tは永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。
本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RX26Tを用いたモータ制御評価をすぐに始めることができます。
主要ドキュメント:
ビデオ&トレーニング
モータソリューション - QE for Motorでシームレスな環境で開発の効率化を実現
QE for Motorは、モータシステム開発ステップ毎に異なるツールをシームレスに統合しています。お客様が開発に必要な情報や機能を一元的に利用できるようになり、ストレスフリー且つ効率的な開発に貢献します。
Video List
ニュース＆ブログ
| Motors are everywhere; drive them efficiently | ブログ | 2023年7月17日 |
詳細情報
機能

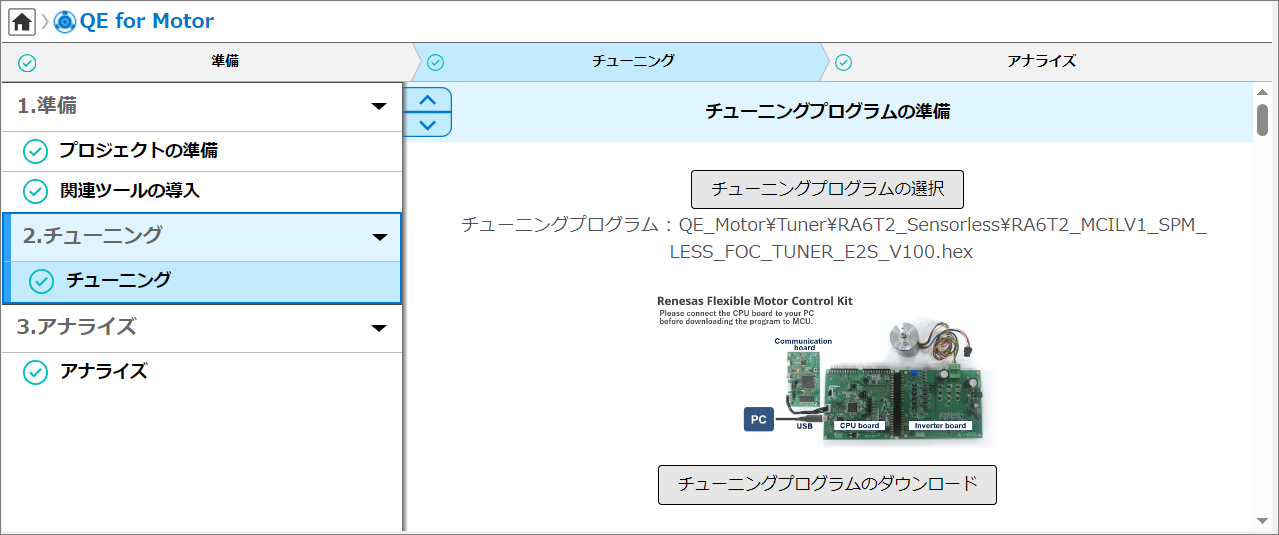

ワークフローに従って操作するだけでモータ用ソフトウェアを簡単に開発
開発に必要な設定やチューニング、分析などがワークフローで簡単に操作でき、開発工数を削減します。
画像

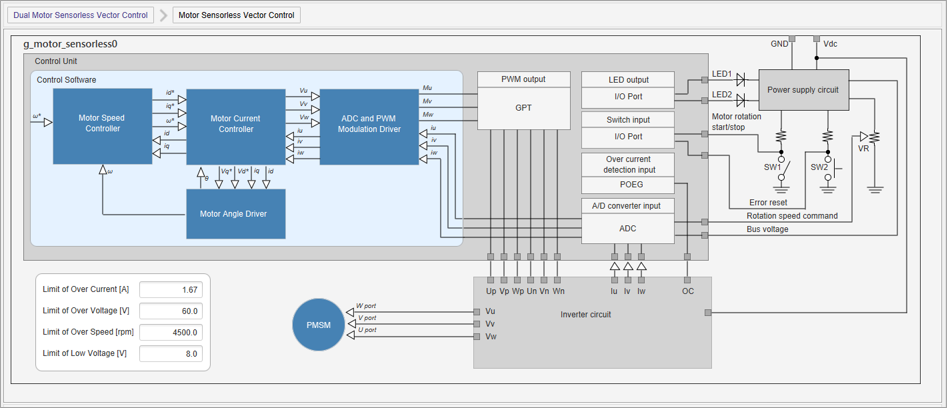

モータ用ミドルウェアおよびドライバの設定を効率的に
階層構造をもつ構成図を確認しながら効率的にモータ用ミドルウェアおよびドライバの設定ができます。
画像
Reneas Motor Workbenchと連携してモータのチューニングと分析が可能
QE for Motorは、モータのチューニングや分析を行う Renesas Motor Workbenchと連携しています。
Renesas Motor Workbenchに必要な設定を自動化しているため、ボタンを押下するだけでこれらの機能を使う事ができます。
画像
モータ用ミドルウェアコンフィグレータGUIの対応ソフトウェア
| デバイス | ソフトウェア (RAファミリ:FSP / RXファミリ:サンプルコード) |
|---|---|
| RAファミリ | 永久磁石同期モータのセンサレスベクトル制御: rm_motor_sensorless |
| 永久磁石同期モータのエンコーダベクトル制御: rm_motor_encoder | |
| 永久磁石同期モータのセンサレス120度制御: rm_motor_120_degree | |
| 永久磁石同期モータのホールセンサ利用120度制御: rm_motor_hall | |
| 永久磁石同期モータの誘導センサベクトル制御: rm_motor_induction | |
| RXファミリ | 永久磁石同期モータのセンサレスベクトル制御 MCK-RX26T 用 |
| 永久磁石同期モータのエンコーダベクトル制御 MCK-RX26T 用 |
