100W対応USB-Type-C® リチウムイオンバッテリ ピュア Power Bankリファレンス
シングル ポート 2~4セル(デフォルト 3セル)直列接続対応のパワーバンクのUSB認定リファレンス デザインです。 このリファレンス・デザインは、電池モニター機能を有し、リチウムイオン電池との組み合わせで、Power Bankを実現できます。
USB Type-C® ポートは、バッテリー充電するシンクモードとProgramable...
概要
説明

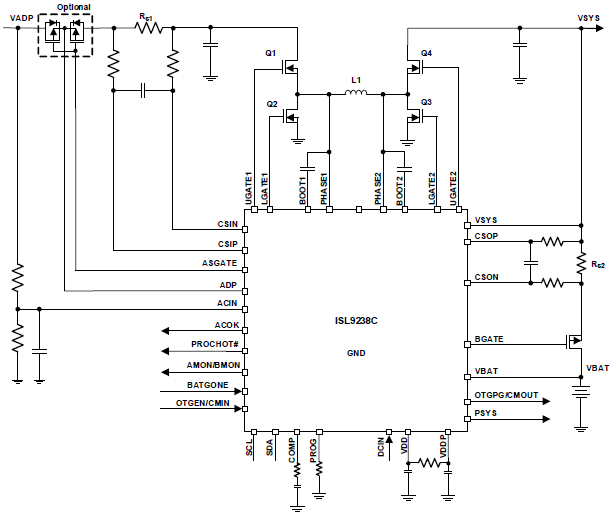

ISL9238Cは、昇降圧ナロー出力電圧DC (NVDC)チャージャです。タブレット、ウルトラブック、ノートブック、パワーバンク、および任意のUSB-Cインタフェイスプラットフォーム向けに、NVDC充電、システムバスレギュレーション、および保護機能を提供します。高度なルネサスR3™技術は、高い軽負荷効率と高速過渡応答を提供します。 充電モードでは、ISL9238Cは広範囲のDC電源(従来のAC/DCチャージャ・アダプタ、USB PDポート、トラベル・アダプタなど)からの入力電力を受け入れ、最大4セルのリチウムイオン・バッテリでバッテリ・パックを充電します。 ISL9238Cはシステム出力を狭いDC範囲に安定化し、NVDCトポロジ・チャージャとして、安定したシステム・バス電圧を実現します。 システム電源は、アダプタ、バッテリ、またはその両方の組み合わせから供給できます。 バッテリのみ、アダプタのみ、または両方を接続した状態で動作できます。 インテルIMVP8準拠システムの場合、ISL9238CにはPSYS(システム電源モニタ)機能が搭載されており、プラットフォームの総電力を表すアナログ信号を提供します。 PSYS出力は、ルネサスの幅広いIMVP8コアレギュレータに接続して、IMVP8準拠のパワードメイン機能を提供します。 ISL9238Cは、2セルから4セルのバッテリからの入力ポートへの逆降圧、昇圧、または昇降圧動作をサポートします。 SMBus/I2Cシリアル通信を提供し、多くの重要なパラメータをプログラミングしてカスタマイズされたソリューションを提供できます。
特長
- 2セル、3セル、または4セル・リチウムイオン・バッテリ用昇降圧NVDCチャージャ
- 入力電圧範囲:3.9V〜23.4V(デッドゾーンなし)
- システム出力電圧:2.4V〜18.304V
- 自律充電オプション(充電の自動完了)
- 順方向のパススルーモード
- システム電源モニタ PSYS 出力、IMVP 準拠
- 最大1MHzのスイッチング周波数
- アダプタ電流およびバッテリ電流モニタ(AMON/BMON)
- PROCHOT#オープンドレイン出力、IMVP準拠
- 消耗したバッテリーのトリクル充電が可能
- ターボモードでの理想的なダイオード制御
- バッテリからのリバース降圧、バックブースト動作
- 2レベルアダプタの電流制限が利用可能
- 100% 2FET 降圧のみのモード・オプション
- バッテリ保護モードオプション
- SMBusおよび自動インクリメントI2C対応
- 4mm x 4mm 32 Ld TQFNパッケージ
製品比較
アプリケーション
アプリケーション
- 2〜4セルタブレット
- ウルトラブック
- ノートブック
- パワーバンク
- バッテリを必要とするUSB-Cインタフェースポータブルデバイス
