7700ファミリ ROM発注

特長：

7700ファミリ (7770シリーズ)のROM発注に関する情報をこのページから入手いただけます。

応用：

j_16c_order

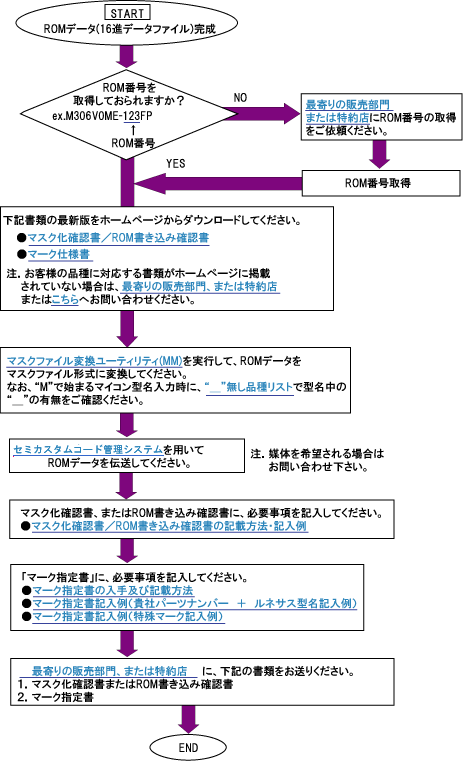

  スタート
① ROMデータ（16進データファイル）完成
② ROM番号を取得しておられますか？
ex.M306VOME- 123FP（下線部がROM番号になります）
YESの場合：
③にお進みください
NOの場合：
最寄りの販売部門または特約店にROM番号の取得をご依頼いただき、ROM番号取得後③にお進みください
③ 下記書類の最新版をホームページからダウンロードしてください。

注：お客様の品種に対する書類がホームページに掲載されていない場合は、最寄りの販売部門または特約店または こちらへお問い合わせください。
④ マスクファイル変換ユーティリティ（MM）を実行して、ROMデータをマスクファイル形式に変換してください。
なお、"M"で始まるマイコン型名入力時に、"＿"無し品種リストで型名中の"＿"の有無をご確認ください。
⑤ セミカスタムコード管理システムを用いてROMデータを伝送してください。

注：媒体を希望される場合はお問い合わせください。
⑥ マスク化確認書またはROM書き込み確認書に、必要事項を記入してください。
  • マスク化確認書/ROM書き込み確認書の記載方法・記入例
⑦ マーク指定書に、必要事項を記入してください。
  • マーク指定書の入手および記載方法
  • マーク指定書記入例（貴社パーツナンバー + ルネサス型名記入例）
  • マーク指定書記入例（特殊マーク記入例）
⑧ 最寄りの販売部門または特約店に、下記の書類をお送りください。
  1. マスク化確認書またはROM書き込み確認書
  2. マーク指定書
  エンド

マスクファイル変換ユーテリティ（MM）

はじめに

  • マスクファイル変換ユーティリティMMは、マイクロコンピュータのROMマスクを作成する際に必要となるマスクファイルを生成するユーティリティです。
  • 本サイトでは、MMについての様々な情報を掲載していきます。
  • MMに関するご質問があれば、 弊社サポート窓口 までご連絡ください。

MMダウンロード

品種名 ファイル名 ファイル容量 ダウンロード
マスクファイルコンバータ
V.3.00 Release 4		 mmv300r4_j.zip 47.1Mバイト マスクファイル変換ユーティリティ MM V.3.00 Release 4 (ZIP)

MMサポート情報
