概要

FS1012 は、フローハウジングを備えた基板にMEMS フローセンサを搭載した製品です。6ピンの標準ヘッダーがMEMSフローセンサに直接接続されています。

FS1012 は非腐食性のガスまたは液体媒体を測定することができます。センサはサーモパイル・センシングを利用しており、優れたS/N比を実現し、低電力が要求されるアプリケーションに最適です。低流量でも高感度であり、応答速度も非常に高速です。

上流と下流のサーモパイルのセットは、シングルエンド回路で独立して使用することも、差動構成で接続することも可能です。

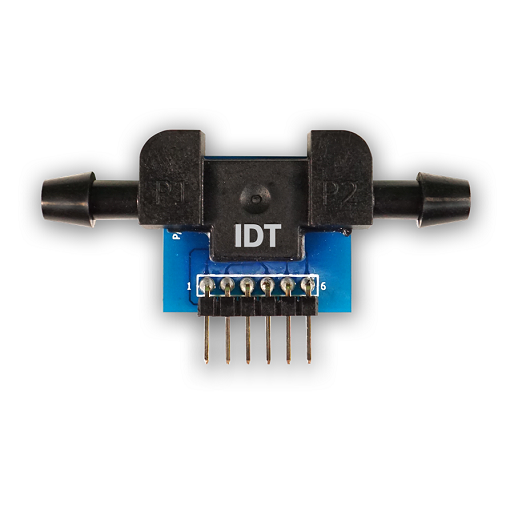

FS1012 Flow Sensor Module - Top

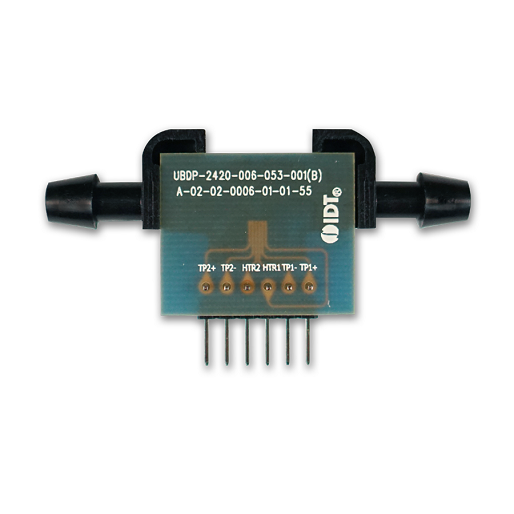

FS1012 Flow Sensor Module - Bottom
FS1012 - Single-Ended Circuit Example

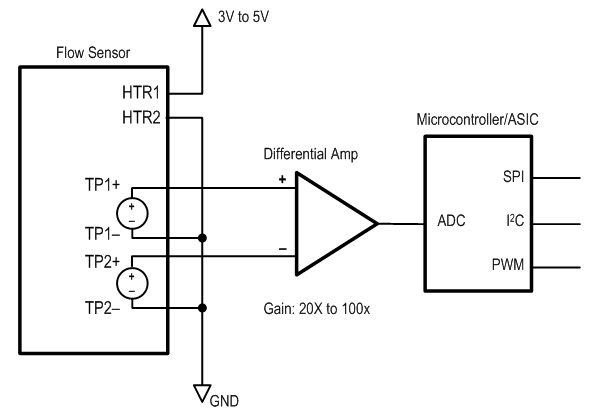

FS1012 - Differential Circuit Example
FS1012 Flow Sensor Module - Top
FS1012 Flow Sensor Module - Bottom
FS1012 - Single-Ended Circuit Example
FS1012 - Differential Circuit Example
  • 気体・液体媒体の測定
  • 堅牢な固体分離技術
  • 目詰まりの原因となる空洞を持たないMEMSセンサ
  • 高い耐振動 / 耐圧力衝撃性能
  • 低消費電力のアプリケーション
  • 高速応答
  • ミリボルト出力
  • ヒーター電源電圧：3V～5V DC
  • 動作温度範囲 0 ℃ ～ +85℃

ドキュメント

= ピックアップ
分類 タイトル 日時
データシート
FS1012 Datasheet
PDF 174 KB
EOL通知
PLC# : 230018 End-of life process on select parts
PDF 1.43 MB
アプリケーションノート
Factors Influencing Accuracy of Thermal Flow Sensors
PDF 135 KB
EOL通知
PLC# : 230001 End-of- Life (EOL) process on select part numbers
PDF 1.29 MB
製品変更通知
PCN# : 210017 Change PCB Suppliers for Flow Sensors Products
PDF 148 KB
製品概要
FS10xx/FS2012 High-Performance MEMS Flow Sensor Module Family
PDF 236 KB
ホワイトペーパー
Whitepaper - MEMS Mass Flow Sensor
PDF 478 KB
7件

設計・開発

FS2012-EVK - Kit Box

SDAF0x

Evaluation
詳しくはこちら

Mass Flow Sensor Evaluation Kit

The FS2012-EVK mass flow sensor evaluation kit, featuring the FS2012 high performance and fully calibrated mass flow rate module for non-corrosive gas or liquid flow....

主要ドキュメント:
FloDemo Software v1.003

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    説明
    Temp. Range
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    FS1012-1001-LQ
    circle廃止品
    memory
    view_in_ar
    		Liquid, 0 to 0.5 SLPM 0 to 85°C
    FS1012-1002-LQ
    circle廃止品
    memory
    view_in_ar
    		Liquid, 0 to 1.0 SLPM 0 to 85°C
    FS1012-1020-NG
    circle廃止品
    memory
    view_in_ar
    		Gas, 0 to 2 SLPM 0 to 85°C 32.63
    FS1012-1100-NG
    circle廃止品
    memory
    view_in_ar
    		Gas, 0 to 10 SLPM 0 to 85°C 29.95
