概要

説明

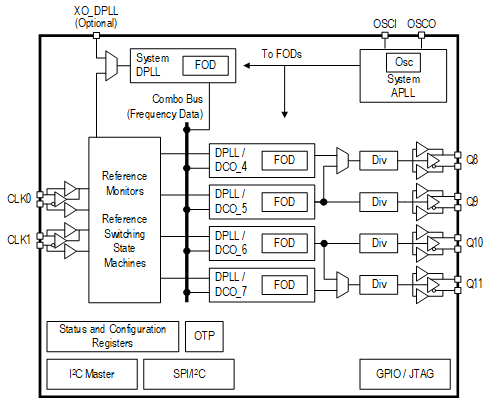

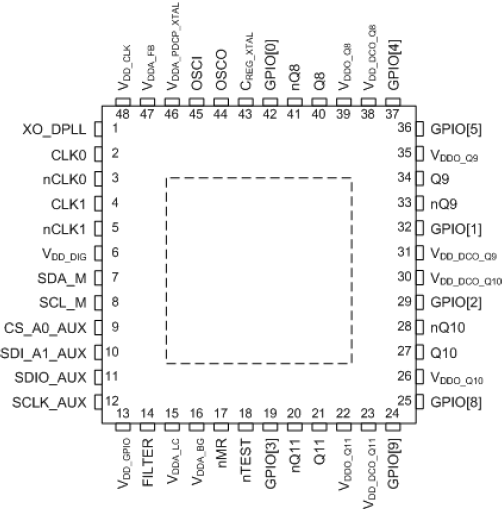

8A34043マルチチャネル・デジタルPLL/デジタル制御オシレータ(DPLL/DCO)は、同期イーサネット(SyncE)、光伝送ネットワーク(OTN)、共通公衆無線インタフェース(CPRI)などの一般的な通信プロトコルのタイミング基準やクロック変換および、タイミングパスを管理するツールを提供します。 このデバイスは、バックプレーンまたは他のメディア間で同期ソースと接続されたラインカードやドーターカードの通信ポートを同期させるために使用することができます。 デジタル制御オシレータ(DCO)は、外部プロセッサで動作するOTNクロックリカバリサーボソフトウェアで制御することが可能です。 デジタルPLL(DPLL)は、OTN用のギャップ付きクロックのフィルタ処理や、冗長なタイミングソースからのヒットレススイッチングに対応しています。 このデバイスは、クロック生成、ジッタ減衰、ユニバーサル周波数変換用に複数の独立タイミングチャネルをサポートしています。 入力から入力、入力から出力、出力から出力の位相スキューをすべて正確に管理できます。 このデバイスは、最大28GbpsのSERDESやCPRI/OBSAI、SONET/SDH、PDHなどのインタフェースを直接同期できる超低ジッタのクロック出力が可能です。

この製品ファミリの他のデバイスについては、ClockMatrixタイミングソリューションのページをご覧ください。

特長

  • Four independent timing channels
  • Jitter output below 150fs RMS (typical)
  • Digital PLLs (DPLLs) lock to any frequency from 1kHz to 1GHz
  • DPLLs / Digitally Controlled Oscillators (DCOs) generate any frequency from 0.5Hz to 1GHz
  • DCO outputs can be aligned in phase and frequency with the outputs of any DPLL or DCO
  • Supports up to 8 differential or 16 single-ended reference clock inputs
  • Supports up to 12 differential outputs or 24 LVCMOS outputs
  • Reference monitors qualify/disqualify references depending on LOS, activity, frequency monitoring and/or LOS input pins
  • Automatic reference selection state machines select the active reference for each DPLL based on the reference monitors, priority tables, revertive / non-revertive and other programmable settings
  • Device requires a crystal oscillator or fundamental-mode crystal: 25MHz to 54MHz
  • Optional XO_DPLL input allows a wider range for XO, TCXO or OCXO frequencies from 1MHz to 150MHz for applications that require a local oscillator with high stability
  • Serial processor ports support 1MHz I2C or 50MHz SPI
  • The device can configure itself automatically after reset via:
    • Internal Customer-programmable One-Time Programmable memory
    • Standard external I2C EPROM via separate I2C Master Port
