概要
説明

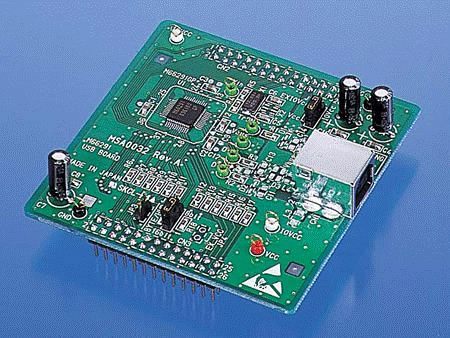

M66291GP(USB ASSP)ユーティリティボードです。
概略仕様
- 基板サイズ：70mm × 70mm
- 電源：CoreVcc, IOVccの電源電圧を別々に設定可能
- 発振周波数：f(XIN) = 12MHz
- 拡張MCU、DMAインタフェース用 20ピンコネクタ：2個
- D+、D-、Vbus、TrON波形観測用テストピン
- MCUとのデータバス幅を16bit,8bitに切替えが可能
- M3A-0033との組合せによりM66291GPのフル機能検証が可能
上記製品は在庫限りの販売となります。 購入を希望される場合は、ルネサスエレクトロニクスの特約店・販売会社にご依頼ください。
特長
- コネクタを介して、ユーザシステム上での評価が可能
- テストピンより、USB信号（D+、D-）の波形観測が可能
- USB信号（D+、D-）のESD対策部品用パッドを用意しており、部品評価が可能
- セラミック発振子用パッドを用意しており、ユーザシステムに合わせて、水晶発振子／セラミック共振子の選択が可能（出荷時は、水晶発振子を搭載）
- 中継基板(M3A-ZA53)を使用することで、SuperH Solution Engine®との組み合わせでも評価可能です。
