H8S/H8SX乗算命令実行サイクル数
| 演算内容 | 実行サイクル数 | |
| H8S | H8SX | |
| 符号なし乗算 16ビット×16ビット→32ビット 8ビット×8ビット→16ビット |
3～4 | 1 |
| 符号付き乗算 16ビット×16ビット→32ビット 8ビット×8ビット→16ビット |
4～5 | 2 |
| 符号なし乗算 RdxRs→Rd（下位32ビット／ 下位16ビット） |
- | 2～5 |
| 符号付き乗算 RdxRs→Rd（下位32ビット／ 下位16ビット） |
- | 2～5 |
| 符号なし乗算 RdxRs→Rd（上位32ビット） |
- | 6 |
| 符号付き乗算 RdxRs→Rd（上位32ビット） |
- | 6 |
H8S/H8SX除算命令実行サイクル数
| 演算内容 | 実行サイクル数 | |
| H8S | H8SX | |
| 符号なし除算 16ビット÷8ビット→商8ビット余り8ビット 32ビット÷16ビット→商16ビット余り16ビット |
12～20 | 10～18 |
| 符号付き除算 16ビット÷8ビット→商8ビット余り8ビット 32ビット÷16ビット→商16ビット余り16ビット |
14～21 | 12～20 |
| 符号なし除算 Rd÷Rs→Rd（商16ビット／ 商32ビット） |
- | 10～18 |
| 符号付き除算 Rd÷Rs→Rd（商16ビット／ 商32ビット） |
- | 11～19 |
汎用レジスタの構成
汎用レジスタの使用方法

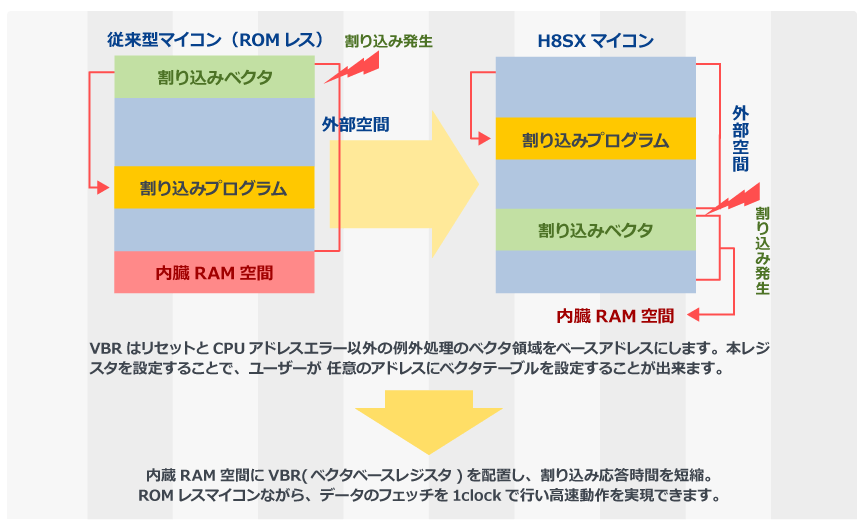

VBR(ベクターレジスタ)使用例
SBR（ショートアドレスレジスタ）
命令
1.メモリに対する演算をサポート
追加命令数 = 基本演算（加減算／ 論理）×基本アドレッシング
例）メモリ上のロングワードサイズデータの加算

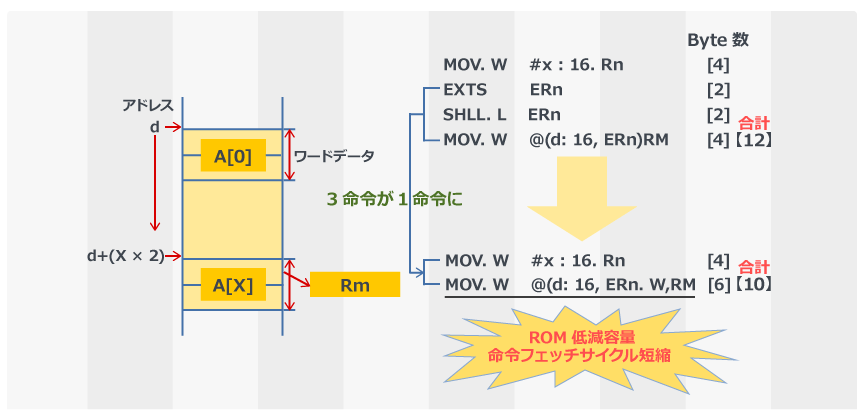

2.アドレッシングモード強化 - 配列用(@(d,Ern,B/W/L))
例）アドレスdからx番目に在るデータをレジスタに書き込む（ワードサイズデータ）
ビットフィールド転送（１）
●BFLD（Bit Field LoaD）
ソースオペランドの指定されたフィールドを下位詰めで、8ビットレジスタRdlに転送します。
ビットフィールドは、8ビットのイミディエートデータの1がセットされているビットで指定されます。
