概要
説明
Renesas Starter Kit for RL78/G13は、RL78/G13マイコン用のユーザフレンドリーな学習/評価ツールです。
付属の統合開発環境CubeSuite+ を使用して、コーディングやデバッグを行うことができます。
また、Renesas Flash Programmerを使用して、ボード上のマイコンのフラッシュROMにプログラムを書き込むこともできます。
Renesas Starter Kit for RL78/G13の目的は、製品購入後すぐにプログラムを実行できる簡単なプラットフォームを提供することにより、お客様がマイコンや周辺機能を学習/評価できるようにすることです。
同梱エミュレータについて
E1エミュレータは使用部品の EOL（生産終了）に伴い、生産を終了させていただくことになりました。
詳細及び後継品につきましては下記ツールニュースをご確認ください。
【お知らせ】 E1 エミュレータ生産中止予告
(PDF | English, 日本語)
E1を同梱しているRenesas Starter Kitは、引き続きE1を同梱して販売いたします（在庫限り）。同梱エミュレータの変更はありません。
E1同梱版の在庫終了後は、E1同梱なし版の販売に変更となります。
【お知らせ】E1エミュレータ同梱版Renesas Starter Kit の生産中止
(PDF | English, 日本語)

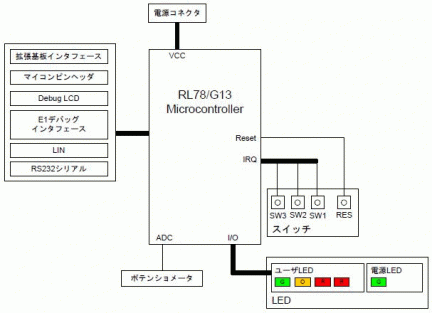

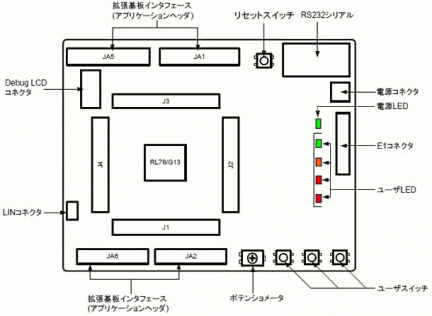

レイアウトと仕様
LCDディスプレイモジュールは、着脱可能なサブボードとしてRenesas Starter Kit for RL78/G13に同梱されています。 ボード寸法は、120mm x 100mmです。詳細なボード寸法は、 ユーザーズマニュアルをご参照ください。
| 項目 | 仕様 |
|---|---|
| マイコン | R5F100LEAFB |
| 入力クロック | メイン：20MHz |
| サブ：32.768kHz | |
| ポテンショメータ | 単回転タイプ, 10kΩ |
| LED | 電源用：（緑） x 1 |
| ユーザ用：（緑） x 1, （橙） x 1, （赤） x 2 | |
| スイッチ | リセットスイッチ x 1 |
| ユーザスイッチ x 3 | |
| DC電源コネクタ | 5V 入力 |
| E1 コネクタ | 14ピン ボックスヘッダ |
| RS232 コネクタ | 9ピン D-sub |
| LCDディスプレイコネクタ | 14ピン ソケット |
| LINコネクタ | 2.54mmピッチ, 3ピン (VBAT x1, LINバスライン x1, GND x1) |
| マイコンピンヘッダ | 2.54mmピッチ, 36ピン x 4 (J1, J2, J3, J4) |
| 拡張基板インタフェース | 2.54mmピッチ, 26ピン x 2 (JA1, JA2), 24ピン x 2 (JA5, JA6) |
※拡張基板インタフェース、LINコネクタ、マイコンピンヘッダは製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。
メーカ名：PIHER社 型名：N6シリーズ
製品構成
- CPUボード
- LCDディスプレイモジュール（着脱可）
- ポテンショメータ用調整シャフト（着脱可）
- E1 エミュレータ（E1同梱版の在庫終了まで）
- 接続ケーブル（USBケーブル、ユーザインタフェースケーブル）
- クイックスタートガイド
- CD-ROM
- - ドキュメント ：
- ユーザーズマニュアル類
- - 統合開発環境 ：
- CubeSuite+ 無償評価版
- RL78、78K0Rコンパイラ
- E1エミュレータデバッガ
- - フラッシュメモリプログラマ：
- Renesas Flash Programmer 無償評価版
- CubeSuite+ 無償評価版は、サポート対象外です。また、正規版CubeSuite+に対し、一部、制限があります。
自動アップデート機能(アップデート・マネージャ)は使用できません。
使用可能なメモリの範囲は内部ROMの64KBと内部RAMに制限されます。 - E1エミュレータを付属していない製品もご用意しております。オーダ情報を参照してください。
- Renesas Flash Programmer 無償評価版は、サポート対象外です。
- CD-ROMに収録の統合開発環境、フラッシュプログラマはE2エミュレータ、E2エミュレータLiteに対応していません。これらのエミュレータをご使用の場合は、最新版のツールをウェブからダウンロードしてください。
アプリケーション
アプリケーション
- 電動工具
- エアコン
- 電子玩具
- カメラ
- 冷蔵庫
- 掃除機
- 防犯システム
- インターホン
- 自動販売機
- 充電装置
- ファン
- リモコン
設計・開発
R0K50100LS900BE アクティブ
