概要

RL78/G1D 評価キット は、RL78/G1D評価、Bluetooth Low Energyアプリケーションの新たな開発をすることができます。RL78/G1D評価キットは、FCC、IC、CE、KC、MIC（日本）の認証を取得済みです。

RL78/G1D評価キットは、開発とデバックのためオンチップエミュレータE1シミュレータの接続できる評価ボードにRL78/G1D評価モジュールを接続する構成です。

評価ボードは、アプリケーションレベル評価のため、PCのGUIツールと動作することができます。

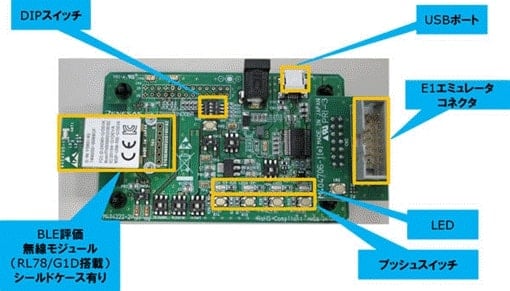

RL78/G1D Evaluation Board
RL78/G1D Evaluation Board
  • 搭載モジュール
  • PC通信機能
  • 入力機能
    • RESET スイッチ（1個）
    • ディップスイッチ（4極1個）
    • プッシュスイッチ（4個）
  • 表示機能
  • 電源電圧
    • 1.8V~5.0V
    • 以下のどの電源を使用するか設定が可能。
    • ① AC アダプタ5.0V または 電池BOX 入力用DC ジャック
      電源ジャック：外形φ5.5mm、内径φ2.0mm、
      外側マイナス、内側プラス
    • ② USB VBUS 5V
    • ③ E1 エミュレータから3.3V の電源供給
  • 外形寸法
    注意事項：本製品には、電源、開発ツール、プロトコルスタックは付属していません。プロトコルスタックの提供については、プロトコルスタックのページを参照してください。

アプリケーション

  • HIDライティング
  • 入退室管理
  • ビル管理システム
  • モバイル機器

ドキュメント

設計・開発

ソフトウェア／ツール
RL78ファミリ用 Bluetooth® Low Energy プロトコルスタック
Bluetooth v4.2認証取得済み [対応デバイス：RL78/G1D]
ダウンロード
RL78/G1D Bluetooth®のビーコンへの応用 Rev.1.00Bluetooth® Low Energy プロトコルスタック センサアプリケーション Rev.1.03 - サンプルコードBluetooth® Low Energy プロトコルスタック センサアプリケーション Rev.1.03Bluetooth® low energy プロトコルスタック アプリケーション作成ガイド Rev.1.30RL78/G1D ビーコンスタック 接続確立とビーコンデータ更新 サンプルプログラム Rev.1.11 - サンプルコード
RL78/G1D ビーコンスタック 接続確立とビーコンデータ更新 サンプルプログラム Rev.1.11Bluetooth Low Energy プロトコルスタック ユーザーズマニュアル Rev.1.22Bluetooth® Low Energy プロトコルスタック RL78/G14 ホストサンプルアプリケーション Rev.1.21 - サンプルコードBluetooth® Low Energy プロトコルスタック RL78/G14 ホストサンプルアプリケーション Rev.1.21Bluetooth® low energy プロトコルスタック Embedded構成サンプルプログラム Rev.1.20 - サンプルコードBluetooth® low energy Protocol Stack Embedded Configuration Sample Program Rev.1.20Bluetooth® Low Energy プロトコルスタック Security Library Rev.1.00Bluetooth® Low Energy プロトコルスタック RX113 ホストサンプルアプリケーション Rev.1.20 - サンプルコードBluetooth® Low Energy プロトコルスタック RX113 ホストサンプルアプリケーション Rev.1.20RL78/G1D ビーコンスタック 基本機能 サンプルプログラム Rev.2.20Bluetooth® Low Energy プロトコルスタック BLE 仮想UARTアプリケーション Rev.1.20RL78/G1D ビーコンスタック 基本機能 サンプルプログラム Rev.2.20 - Sample CodeBluetooth® low energy プロトコルスタック BLE 仮想UARTアプリケーション Rev.1.20 - サンプルコードRL78/G1D ビーコンスタック マルチホップ機能の実装(セキュリティ機能なし) Rev.1.00RL78/G1D ビーコンスタック マルチホップ機能の実装(セキュリティ機能なし) Rev.1.00 - サンプルコードRL78/G1D モジュール モジュール制御ソフトウェア Rev.1.11RL78/G1D モジュール モジュール制御ソフトウェア Rev.1.11 - サンプルコードBluetooth® Low Energy プロトコルスタック APIリファレンスマニュアル PLXP編 Rev.1.00Bluetooth® Low Energy プロトコルスタック ホスト MCU シンプル API for RL78/G14 Rev.1.00Bluetooth® Low Energy プロトコルスタック ホスト MCU シンプル API for RL78/G14 Rev.1.00 - サンプルコードBluetooth® Low Energy プロトコルスタック ホスト MCU シンプル API for RX113 Rev.1.01Bluetooth® Low Energy プロトコルスタック ホスト MCU シンプル API for RX113 Rev.1.01 - サンプルコードRL78/G1D モジュール ファームウェア ユーザーズマニュアル Rev.1.02RL78/G1D モジュール ファームウェア ユーザーズマニュアル Rev.1.02 - サンプルコードBluetooth® low energy プロトコルスタック Embedded構成サンプルプログラム Rev.1.20Bluetooth Low Energy プロトコルスタック ユーザーズマニュアル Rev.1.20Bluetooth Low Energy プロトコルスタック ユーザーズマニュアル Rev.1.19
 Protocol Stack ルネサス
1件
RTKYRLG1D0B00000BJ RL78/G1D BLE Module Expansion Board

RTKYRLG1D0B00000BJ

Evaluation
詳しくはこちら

RL78/G1D BLE Module Expansion Board

RL78/G1D BLE Module Expansion Board(RTKYRLG1D0B00000BJ)は、RL78/G1Dモジュールを搭載したPmodTMインタフェースの評価ボードです。RL78/G14 Fast Prototyping Board(RTK5RLG140C00000BJ)と接続して、Bluetooth® Low...

主要ドキュメント:
RL78/G1D BLE Module Expansion Board Quick Start Guide
