概要

説明

Renesas Starter Kit for RX111は、RX111マイコン用のユーザフレンドリーな学習/評価ツールです。
付属の統合開発環境 CubeSuite+を使用して、コーディングやデバッグを行うことができます。
Renesas Starter Kit for RX111の目的は、製品購入後すぐにプログラムを実行できる簡単なプラットフォームを提供することにより、お客様がマイコンや周辺機能を学習/評価できるようにすることです。

同梱エミュレータについて
E1エミュレータは使用部品の EOL(生産終了)に伴い、生産を終了させていただくことになりました。
詳細及び後継品につきましては下記ツールニュースをご確認ください。
【お知らせ】 E1 エミュレータ生産中止予告 (PDF | English, 日本語)
E1を同梱しているRenesas Starter Kitは、引き続きE1を同梱して販売いたします(在庫限り)。同梱エミュレータの変更はありません。
E1同梱版の在庫終了後は、E1同梱なし版の販売に変更となります。
【お知らせ】E1エミュレータ同梱版Renesas Starter Kit の生産中止 (PDF | English, 日本語)

レイアウトと仕様

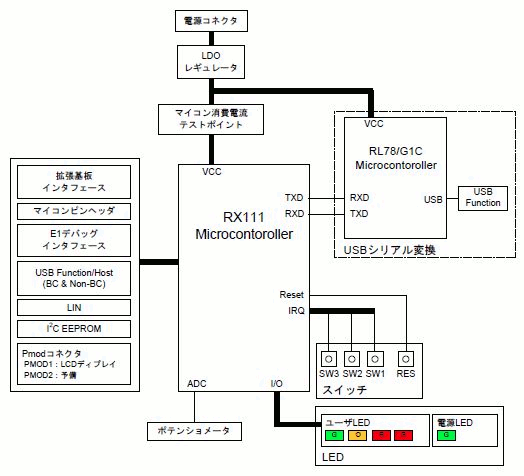

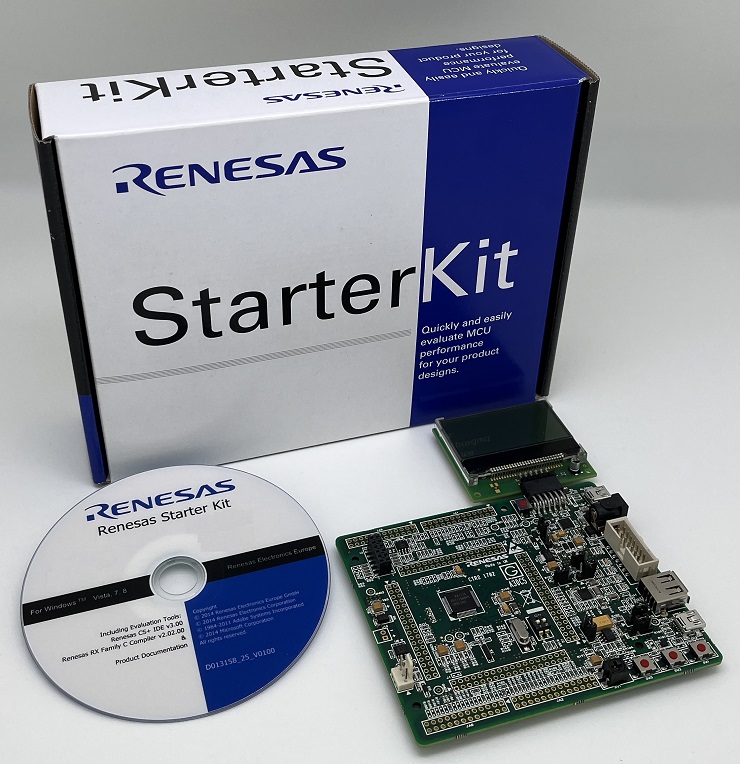

PmodTM互換モノクロLCDボード*は、着脱可能なサブボードとしてRenesas Starter Kit for RX111に同梱されています。
ボード寸法は、120mm x 100mmです。詳細なボード寸法は、 ユーザーズマニュアルをご参照ください。

* PmodTMは米国Digilent Inc.の登録商標です。

画像

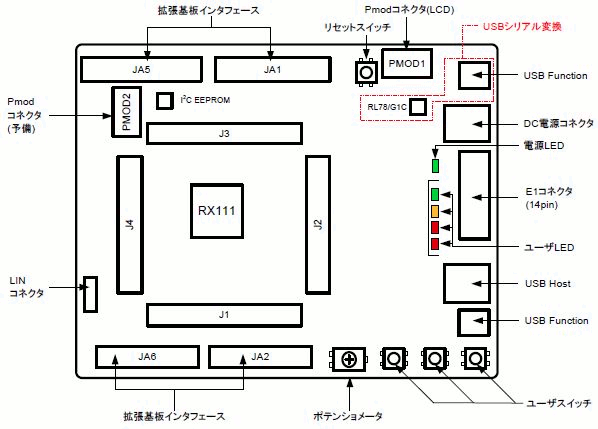

rsk-rx111-layout-ja
項目 仕様
マイコン RX111(R5F51115ADFM)
オンボードメモリ I2C EEPROM (R1EX24016ASAS0A): 16Kビット
入力クロック メイン:16MHz
サブ:32.768kHz
ポテンショメータ 単回転タイプ, 10kΩ
LED 電源用:(緑) x 1
ユーザ用:(緑) x 1, (橙) x 1, (赤) x 2
スイッチ リセットスイッチ x 1
ユーザスイッチ x 3
DC電源コネクタ 5V 入力
E1コネクタ 14ピンボックスヘッダ
USB コネクタ チャネル0 Function: USB MiniB
チャネル0 Host: USB TypeA
LINコネクタ 2.54mmピッチ, 3ピン (VBAT x1, LINバスライン x1, GND x1)
USBシリアル変換
インタフェース
RL78/G1C (R5F10JBCANA)
USBコネクタ (USB MiniB)
Pmodコネクタ 2.54mmピッチ, 12ピン x 2 (PMOD1, PMOD2)
マイコンピンヘッダ 2.54mmピッチ, 36ピン x 4 (J1, J2, J3, J4)
拡張基板インタフェース 2.54mmピッチ, 26ピン x 2 (JA1, JA2), 24ピン x 2 (JA5, JA6)

* 拡張基板インタフェース、マイコンピンヘッダは製品に付属していません。 (JA4を除く)
* 実装しているポテンショメータの仕様は、メーカのサイトを参照してください。
メーカ名:PIHER社 型名:N6シリーズ

製品構成

  • CPUボード
  • PmodTM互換モノクロLCDボード
  • ポテンショメータ用調整シャフト(着脱可)
  • E1 エミュレータ(E1同梱版の在庫終了まで)
  • 接続ケーブル(USBケーブル、ユーザインタフェースケーブル)
  • クイックスタートガイド
  • DVD-ROM
    - ドキュメント :
    ユーザーズマニュアル類
    - 統合開発環境 :
    CubeSuite+ 無償評価版
    RXファミリ用C/C++コンパイラパッケージ 無償評価版
    E1エミュレータデバッガ
    - フラッシュメモリプログラマ:
    Renesas Flash Programmer 無償評価版
注意
  • CubeSuite+ 無償評価版は、サポート対象外です。また、正規版CubeSuite+に対し、一部、制限があります。
  • RXファミリ用C/C++コンパイラパッケージ 無償評価版は、サポート対象外です。また、正規版RXファミリ用C/C++コンパイラパッケージに対し、一部制限があります。
    試用期間: 60日間
    61日以降は、リンクサイズの制限(128KBまで)あり。
  • Renesas Flash Programmer 無償評価版は、サポート対象外です。
  • DVD-ROMに収録の統合開発環境、フラッシュプログラマはE2エミュレータ、E2エミュレータLiteに対応していません。これらのエミュレータをご使用の場合は、最新版のツールをウェブからダウンロードしてください。
