RX62N-Starter-Kit-Plus

Renesas Starter Kit+ for RX62Nは、RX62Nマイコン用のユーザフレンドリーな学習/評価ツールです。

同梱エミュレータについて
E1エミュレータは使用部品の EOL（生産終了）に伴い、生産を終了させていただくことになりました。
詳細及び後継品につきましては下記ツールニュースをご確認ください。
【お知らせ】 E1 エミュレータ生産中止予告 (PDF | English, 日本語)
E1を同梱しているRenesas Starter Kitは、引き続きE1を同梱して販売いたします（在庫限り）。同梱エミュレータの変更はありません。

アメリカ合衆国エネルギー省(DoE) CEC Level6 外部電源規制の対象製品についてお知らせ
「アメリカ合衆国エネルギー規制（DOE）CEC LEVEL6 外部電源規制（法令）」に適合しないため、 本製品に付属の日本国内専用ACモジュール電源を米国へ輸出しないでください。

Windows 7(64 ビット版)をご使用のお客様へ
Windows 7（64 ビット版）搭載PCに本製品のインストーラ(バージョン v0301以前)を使用すると、E1エミュレータ用のUSBドライバがインストールされないためE1エミュレータを使用することができません。
お手数ですが、以下の手順に従ってUSBドライバをインストールしてください。

1. 最初に本製品に付属インストーラを使用してインストールを完了してください。
2. E1エミュレータ製品ページよりRenesas E-Series USBドライバV.1.02 Release00以降をダウンロードしてください。
3. ダウンロードしたUSBドライバを実行してインストールを開始してください。
4. インストール中にデバイスソフトウェアのインストール確認画面が表示されます。<インストール>ボタンをクリックしてUSBドライバをインストールしてください。
5. インストールが完了したら、PCにE1エミュレータを接続してください。USBドライバが自動でインストールされてE1エミュレータが使用できるようになります。

LCDディスプレイモジュールは、着脱可能なサブボードとしてRenesas Starter Kit+ for RX62Nに同梱されています。ボード寸法は、150 mm x 180 mmです。詳細なボード寸法は、ユーザーズマニュアルをご参照ください。

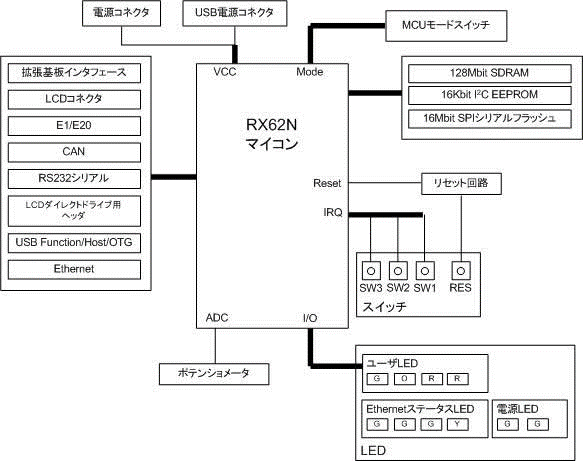

画像

※USB電源コネクタ、E20コネクタ、USBコネクタ(USB-MiniB)、LCDパネルコネクタ、拡張基板インタフェース、バスインタフェースは、製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。
メーカ名：PIHER社 型名：N6シリーズ

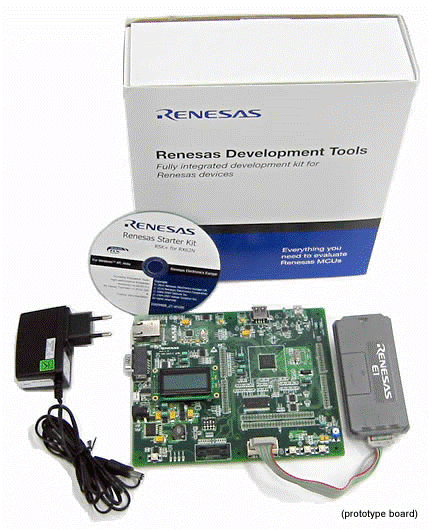

• CPUボード
• LCDディスプレイモジュール（着脱可）
• ポテンショメータ用調整シャフト（着脱可）
• E1 エミュレータ
• 接続ケーブル（USBケーブル、ユーザインタフェースケーブル）
• 12 V電源（日本国内専用）
• クイックスタートガイド
• CD-ROM

- ドキュメント ：

ユーザーズマニュアル等

- 統合開発環境 ：

High-performance Embedded Workshop

- Cコンパイラ ：

RXファミリ用C/C++コンパイラパッケージ 無償評価版

- デバッガ ：

E1/E20 エミュレータデバッガ

• IBM PC/AT互換機（USBインタフェース要） *1
• Intel Pentium Ⅲ 600 MHz以上 *2
• メモリ 128 MB以上
• Microsoft Windows 7/ Windows XP/ Windows Vista *3 (記載のOS以外は対応しておりません)

*1: IBM, PC/ATは米国International Business Machines Corporationの登録商標です。
*2: Pentiumは米国Intel Corporationの商標です。
*3: MS, MS-DOS, Windowsは米国Microsoft Corporationの登録商標です。64 ビット版のWindows Vista^®には対応していません。
64 ビット版のWindows 7をご使用になる場合は こちら を参照ください。

注. 製品型名がR0K5562N0S000BEからR0K5562N0S100BEに変わりました。製品内容および構成は従来品と変わりません。
