概要

RZ/N2L Remote I/O Solution Kitは、フォトカプラ絶縁付きデジタルIOインタフェースとアナログ入力を装備し、EtherCATやEtherNet/IPなどの産業用ネットワーク通信に対応したRZ/N2L Gateway Solution Boardを使用して、リモートI/Oアプリケーションを評価するための開発キットです。また、産業用ネットワーク通信やDI/DOのサンプルプログラムも提供しています。

RZ/N2L Gateway Solution Boardは、RZ/N2Lの電源シーケンスに対応した電源モジュール、RS485やCAN用トランシーバ、Ethernet PHYなどの必要な部品を搭載しており、リファレンスデザインとして使用することができます。

CN032-GATEWAYREFZ Evaluation Board

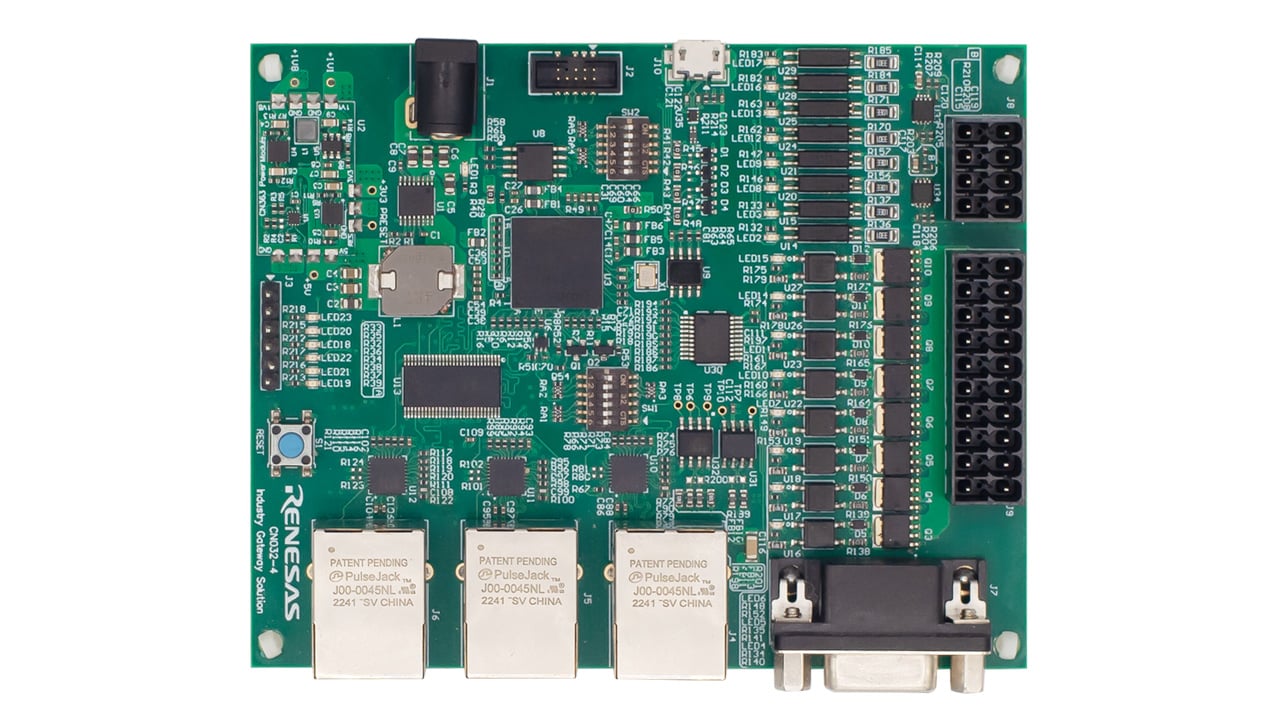

CN032-GATEWAYREFZ Evaluation Board - Top
CN032-GATEWAYREFZ Evaluation Board - Bottom
CN032-GATEWAYREFZ Evaluation Board
CN032-GATEWAYREFZ Evaluation Board - Top
CN032-GATEWAYREFZ Evaluation Board - Bottom
  • フォトカプラ絶縁付きデジタルIOインタフェース（IN:8、OUT:8）
  • アナログ入力インタフェース（4-20mA:2、0-10V:2）
  • 産業用ネットワークプロトコルをサポート:EtherCAT、EtherNet/IP
  • RZ/N2Lの電源オン/オフシーケンスに対応したパワーモジュール
  • RS485トランシーバ、CANトランシーバ、D-subコネクタ
  • イーサネットPHY、RJ45コネクタ
  • メモリ（クワッドSPIフラッシュ、EEPROM、SDRAM）

アプリケーション

  • リモートI/O

ドキュメント

= ピックアップ
分類 タイトル 日時
マニュアル－開発ツール
RZ/N2L Gateway Board Hardware Manual
PDF 1.55 MB
リリースノート
RZ/N2L Remote IO Solution EtherNet/IP OpENer Sample Program Package Release Note
PDF 281 KB
関連ファイル：
リリースノート
RZ/N2L Remote IO Solution EtherCAT Sample Program Package Release Note
PDF 251 KB
関連ファイル：
3 items
