概要
説明

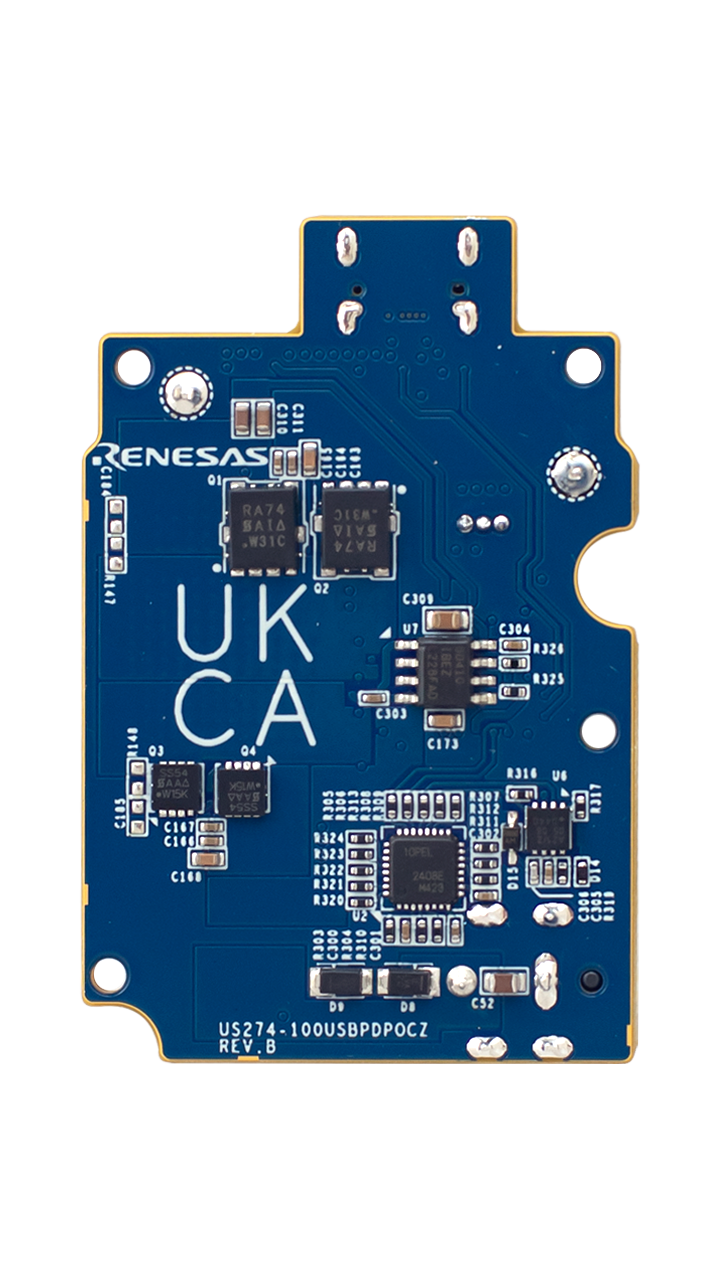

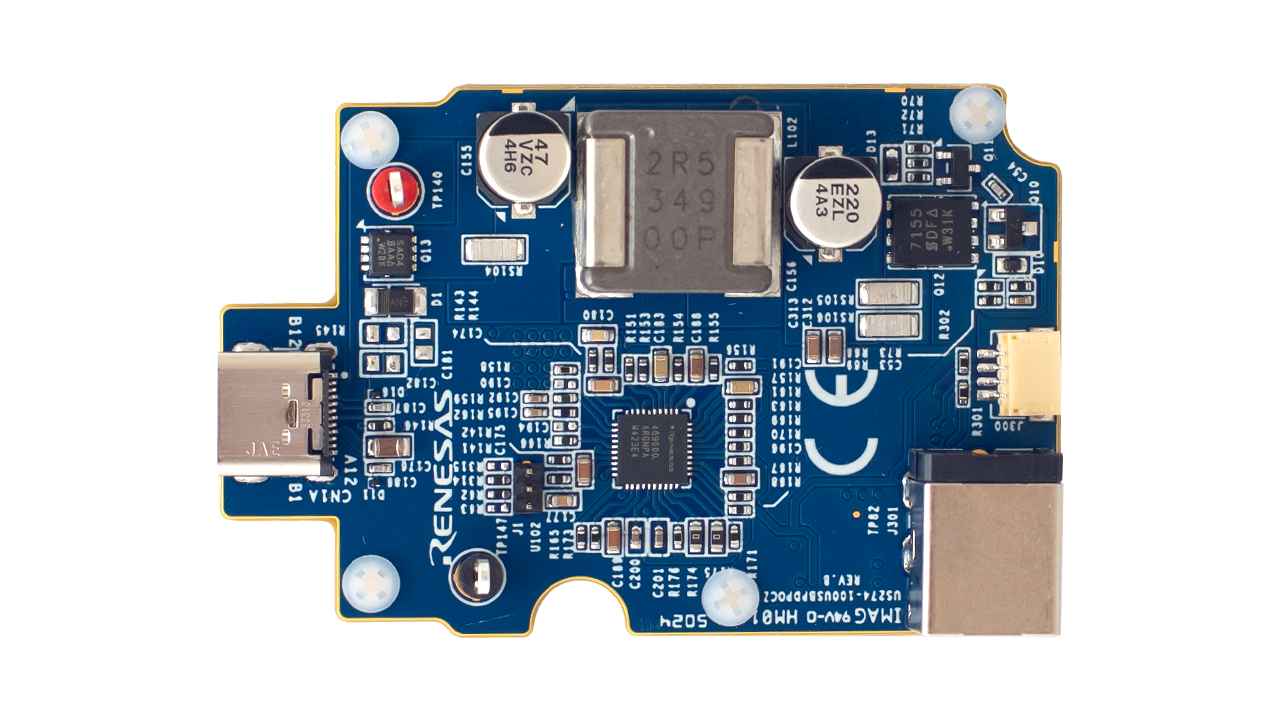

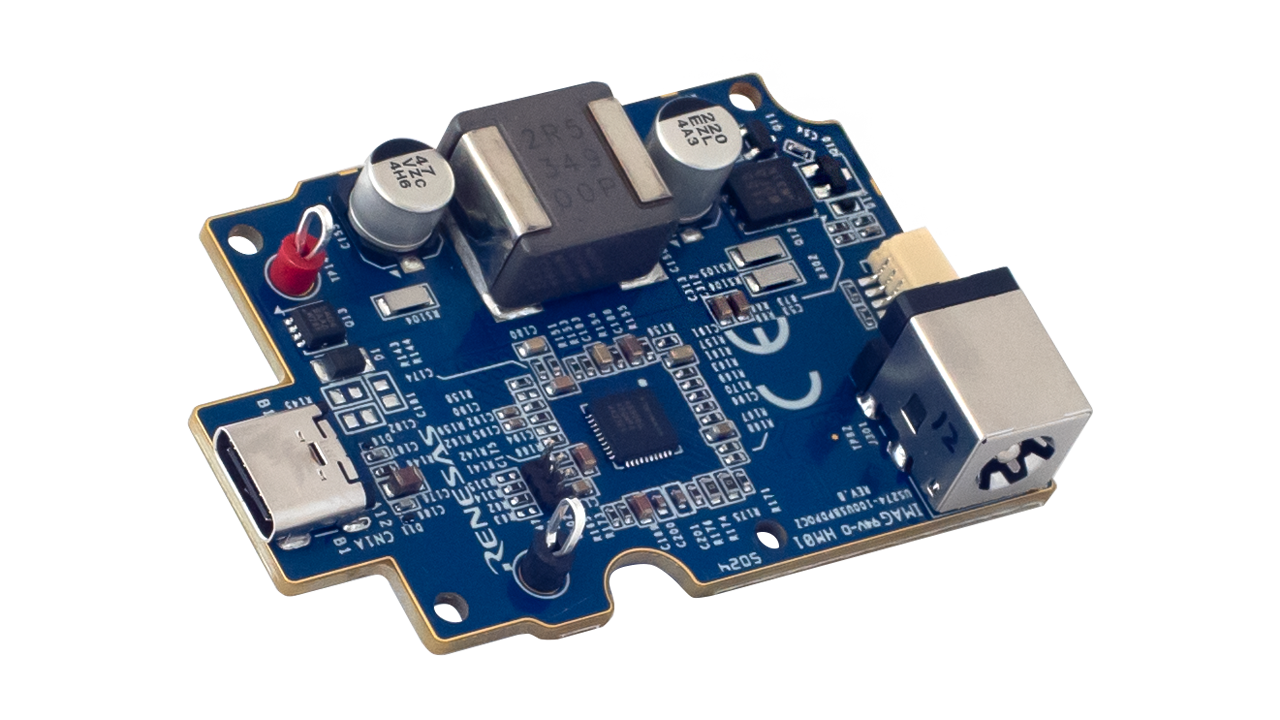

US274-100USBPDPOCZは、DC入力とUSB PD出力をサポートするように設計されたUSB Power Delivery (PD)評価ボードです。 USB-C®ポートコントローラー(TCPC)を搭載したデジタル構成可能な昇降圧バッテリー充電器であるRAA489000を備えています。
このボードは、USB PD 2.0、USB PD 3.1、およびUSB-C仕様をサポートしています。 USB-C Standard Power Range (SPR)電源として機能し、DC電源からUSB-Cインターフェースに最大100W(20V、5A)を供給できます。 RAA489000 TCPCは、TCPC PHY、CCロジック、およびVCONNスイッチを統合し、リバースバック、ブースト、およびバックブースト動作を可能にします。 USB-C Port Manager (TCPM) 機能は、RL78F14 シリーズ MCU (R5F10PBE) を使用して I2C 経由で実装されます。
特長
- USB PDおよびUSB-C:
- USB PD Specification Revision 2.0に対応
- USB PD 仕様リビジョン 3.1
- USB-C ケーブルおよびコネクタ仕様リビジョン 2.2
- サポートされている機能:
- パワーロール: ソースのみ
- ソースのみモードの場合:US274-100USBPDPOCZは、USB-C給電デバイスとしてSPRモード5、9、15、または20V出力を提供できます
- USB-Cポート×1
- インターフェイス：
- ルネサスのオンチップデバッギングエミュレータインタフェースで、R5F10PBE用ファームウェアの書き込みとデバッグが可能
アプリケーション
- ポータブル充電ステーション
