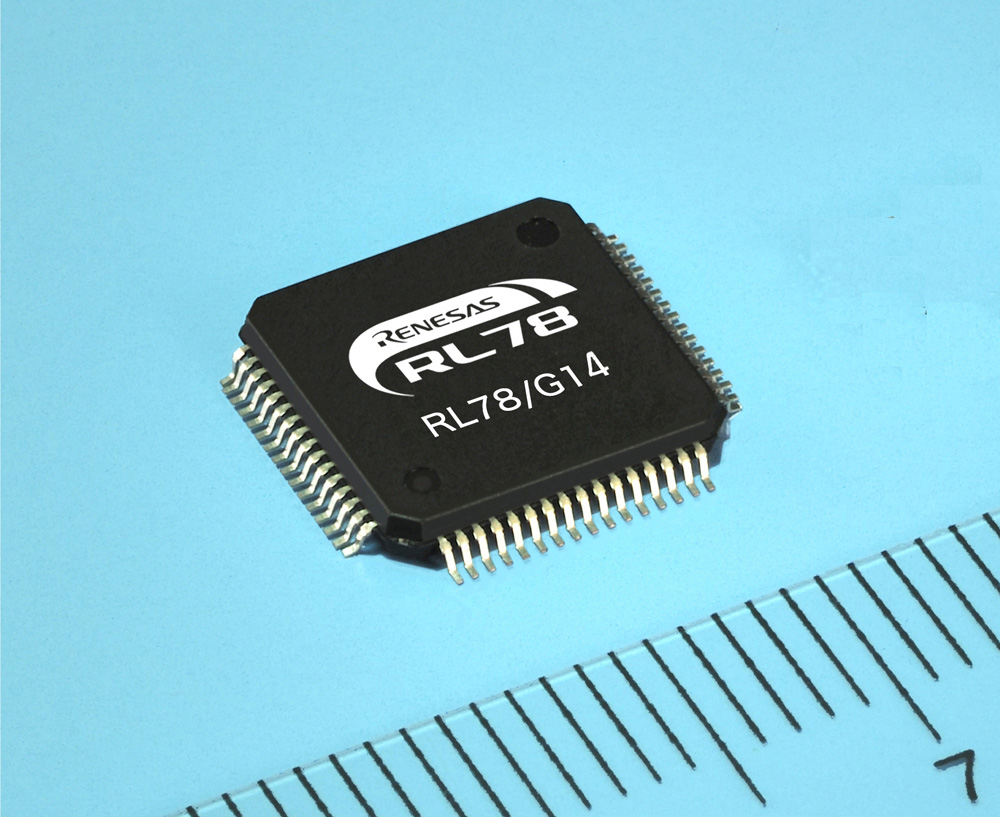

ルネサスエレクトロニクスの統合マイコン「RL78ファミリ」の高機能版「RL78/G14」
ルネサス エレクトロニクス株式会社（代表取締役社長：赤尾 泰、以下ルネサス）は、このたび、業界で最小クラスの低消費電力、かつ高い処理性能をもつルネサス統合マイコン「RL78ファミリ」（注）に、「R8Cファミリ」の高機能な周辺回路を搭載した「RL78/G14グループ」を製品化しました。本日より順次サンプル出荷を開始します。
新製品「RL78/G14」グループは、家電、携帯機器、健康機器などの民生機器や事務機器、産業機器向けの16ビットマイコンで、（1）「R8C」ファミ リで実績のある高機能な周辺回路を豊富に搭載したことにより、機器の性能向上と低消費電力化に貢献。（2）内蔵メモリと30ピンから100ピンまでのパッ ケージ展開による、幅広い製品ラインアップでユーザニーズに対応可能、などの特長があります。
新製品のサンプル価格はメモリ容量やパッケージの種類・端子数などにより異なりますが、例えば64Kバイト・フラッシュ、5.5KバイトRAM内蔵の64ピンLQFPパッケージ（Low Profile Quad Flat Package、10mm角）の「R5F104LEAFB」が1個あたり230円となっています。量産は2011年12月より順次開始し、2012年12月以降はグループ合計で月産1000万個を計画しております。
当社では、「78K」と「R8C」の優れたDNAを継承したルネサス統合マイコン「RL78」ファミリをシステム全体での低電力化やシステム構築にかかるトータルコストの低減に貢献する製品群と位置づけ、積極的な製品展開を推進しております。今回、機器の更なる性能向上と低消費電力化、また「R8C」ファミリをお使いのユーザの既存ソフトウエア資産の有効活用といった ニーズに対応するため、「R8C」の高機能周辺回路を豊富に搭載し、より高性能化を実現した「RL78/G14グループ」を製品化したものです。
本「RL78/G14グループ」の主な特長は以下の通りです。
（1）「R8C」タイマ群など、高機能周辺回路を搭載
以下の高機能周辺回路を豊富に内蔵し、機器の性能向上と低消費電力化に貢献します。 また、従来「R8Cファミリ」を使用されていたユーザには既存ソフトウエア資産を有効活用いただけます。
（a）高機能タイマ群を搭載
「R8C」ファミリで高機能タイマとして実績のあった下記3タイプのタイマを搭載し、例えば高分解能を必要とするインバータでは、「RL78/G13」よりも2倍高速のクロックで動作させることが可能であり、低消費電力化を実現します。
- タイマRD：64MHz動作可能な2本の16ビットタイマからなり、PWM（パルス変調）機能として任意幅の三相波形（6本）を出力可能です。
- タイマRG：16ビットタイマで、位相計数モードでは二相エンコーダのカウント数自動計測が可能です。
- タイマRJ：16ビットタイマで、パルス出力, 外部入力のパルス幅/周期測定などが可能です。
（b）データトランスファコントローラ、イベントリンクコントローラを搭載
「R8C」ファミリでCPU負荷低減と低消費電流化に実績があった、データトランスファコントローラ（以下DTC）、イベントリンクコントローラ（以下ELC）を搭載しています。
DTCは、CPUを使わずにメモリ―メモリ間でデータを転送する機能です。DTCは同じクラスのマイコンに搭載されているDMAに比べて、転送チャネル数や起動要因数を増やすことが可能で、また、フラッシュメモリからのデータ転送も可能としています。
イベントリンクコントローラ（以下ELC）は、各周辺機能が出力するイベントを周辺機能間で相互に接続（リンク）します。イベントリンクによりCPUを介さず直接、周辺機能間での連携動作が可能になり、周辺機能の高速起動が可能となります。また、CPUが停止したままでも周辺機能を起動できますので、低消費電流化が可能です。
（c）8ビットD/A変換器とコンパレータ（比較器）を搭載
新製品のうちフラッシュメモリ96Kバイト以上の品種については、高機能な「R8C」ファミリの特長であった8ビットD/A変換器（デジタル信号をアナロ グ信号に変換する機能）2チャネルとウインド機能を持ったコンパレータを搭載しております。DACによる音声再生や、コンパレータを使った高度な電圧監視を行うことが可能で、使い勝手の向上と外付け部品点数の削減を図っています。
（d）CPU命令の追加とオンチップ・デバッグ機能の強化
「RL78/G13」に搭載しているCPUコアに乗除算・積和演算命令を追加しており、演算実行時のオーバーフロー割り込み処理を不要とし、さらなる性能改善を図っております。
また、フラッシュメモリ96KB以上の新製品は、オンチップ・デバッグ機能に256分岐までトレースできる機能を新たに追加しており、ユーザにおけるシステム開発・評価の効率改善を図っています。
（2）幅広い製品ラインアップ
新製品は、16Kから256KバイトまでのフラッシュROM、2.5Kから24KバイトまでのRAMを搭載し、30ピンから100ピンまでの標準/ファインピッチQFPパッケージ（Quad Flat Package）や小型QFNパッケージ（Quad Flat Non-Leaded Package）、LGAパッケージ（Land Grid Array Package）など合わせて17種類のパッケージをラインアップしています。このため、システムに適したメモリ容量とパッケージを選択でき、基板サイズ の最適化やシステムの小型化によるコスト削減にも貢献します。さらに、512Kバイトの大容量フラッシュROM搭載製品、128ピンまでの多ピン製品や、 調理家電などの高温度になるシステムに向けて動作温度105℃対応製品も計画しております。
｢RL78/G14｣ グループの開発環境は、ルネサスの新統合開発環境「CubeSuite+」と統合オンチップデバッギングエミュレータE1及びフルスペックエミュレータIECUBEを提供いたします。また、フラッシュメモリプログラマやルネサス・スタータ・キット（RSK）も提供いたし ます。
新製品の仕様は、別紙をご参照下さい。
以 上
（注） RL78ファミリ：8/16ビットのマイコン市場におけるルネサス主力製品「78K（78K0、78K0R）」と「R8C」の技術を統合したマイコンで、低消費電力かつ高性能な78K0RのCPUコアをベースにしたRL78 CPUコアを採用し、R8Cと78K双方の豊富な周辺機能を搭載している。
