概要

Smart Analog IC101は16ビットΔΣA/Dコンバータ、プログラマブルゲインアンプを搭載し、圧力・流量・電力・温度計測等の産業機器、血圧・体重測定等のヘルスケア機器に最適です。.

  • 高性能・高機能AFEを小型パッケージに搭載
  • 回路設定情報格納用にフラッシュメモリを内蔵
  • 様々なセンサに対応

RAA730101は，流量・圧力計測に用いられる差動出力センサに最適なプログラマブル・ゲイン計装アンプ付き，16ビット∆Σ A/DコンバータICです。温度センサ回路，センサ（外部デバイス）用電源回路，内部基準電圧生成回路を内蔵しています。シリアル・ペリフェラル・インタフェース（SPI）通信，または調歩同期式シリアル通信（UART）を用い，各機能ブロックのシステム設定を外部デバイスから制御し，計測結果データを外部デバイスへ出力します。また，各機能ブロックのシステム設定データを格納するフラッシュ・メモリも内蔵しています。パッケージは，36ピンFBGAを採用し，流量・圧力計測等のセットの小型化に貢献します。

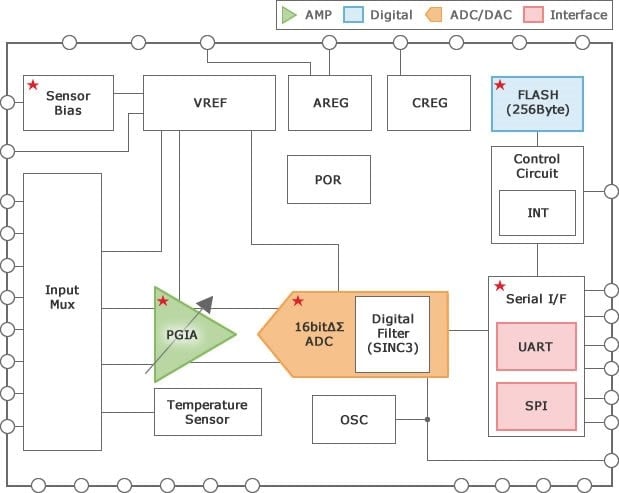

Smart-Analog-IC101 Block Diagram

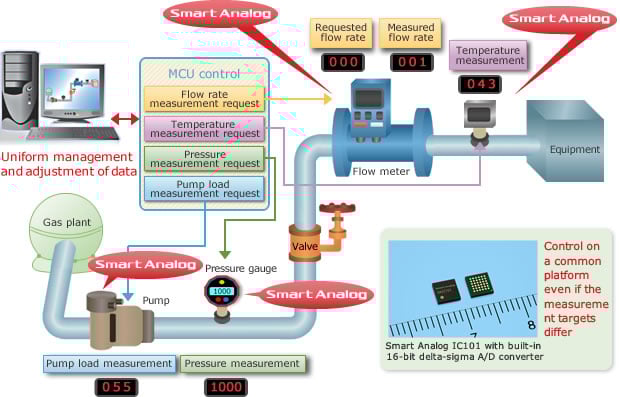

Smart-Analog-IC101 Solution Diagram
Smart-Analog-IC101 Block Diagram
Smart-Analog-IC101 Solution Diagram
  • RAA730101（RAA7301014CBG、RAA7301013CBG）16 ビットΔΣA/Dコンバータ内蔵型・プログラマブル・ゲイン計装アンプ搭載
  • Input Mux：4 チャネル(差動入力モード/シングルエンドモードを選択可能)
  • プログラマブル・ゲイン計装アンプ（PGIA）(ゲイン / オフセット調整機能)
  • ローパス・フィルタ(16 ビットΔΣA/Dコンバータに内蔵)
  • 5 ビットD/Aコンバータ(オフセット調整機能)
  • 出力電圧可変レギュレータ(Sensor Bias)
  • 温度センサ回路(内部で16 ビットΔΣA/Dコンバータに接続)
  • 通信形式：SPI / UART (選択可能)
  • システム設定データ格納用フラッシュ・メモリ256 bytes
  • 動作電圧範囲：2.7 – 5.5 V
  • 動作温度範囲：RAA7301014CBG Ta= -40 to +125 ℃; RAA7301013CBG Ta= -40 to +105 ℃
  • パッケージ：36-pin FPBGA (4 x 4)

アプリケーション

  • 圧力・流量・電力・温度計測等の産業機器
  • 血圧・体重測定等のヘルスケア機器

ドキュメント

設計・開発

ソフトウェア／ツール
API Builder SAIC101
API Builder SAIC101 is a coding assistance tool for editing the API for controlling the Smart Analog IC101.
ダウンロード
Smart Analog IC101 サンプルコード導入手順書兼API Builder SAIC101 仕様書 (RL78/L13 編)Smart Analog IC101 サンプルコードマイコン置き換え手順書Smart Analog IC101 サンプルコード使用例説明書Smart Analog IC101 サンプルコード使用例説明書 Rev.1.00 - Sample CodeSmart Analog IC101 API仕様書
 Code Generator ルネサス
Smart Analog Easy Starter
Smart Analog Easy Starter is a GUI evaluation tool for designing the analog front-end circuit of Smart Analog devices.
ダウンロード
Smart Analog IC101 Smart Analog Easy Starter 101 セットアップ手順書 (RL78/L13 編)
 Circuit Design Tool ルネサス
2件

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Pkg. Type
    Carrier Type
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    RAA7301013CBG#AC0
    circleアクティブ
    memory
    view_in_ar
    		TFBGA Tape 3
    RAA7301013CBG#HC0
    circleアクティブ
    memory
    view_in_ar
    		TFBGA Tape 3
    RAA7301014CBG#AC0
    circleアクティブ
    memory
    view_in_ar
    		TFBGA Tape 3
    RAA7301014CBG#HC0
    circleアクティブ
    memory
    view_in_ar
    		TFBGA Tape 3
