ISL120x Real Time Clock USB Evaluation System
This evaluation system is a hardware and software platform for testing Renesas real-time clock (RTC) devices; the system requires only a PC for the controller and power...
概要
説明

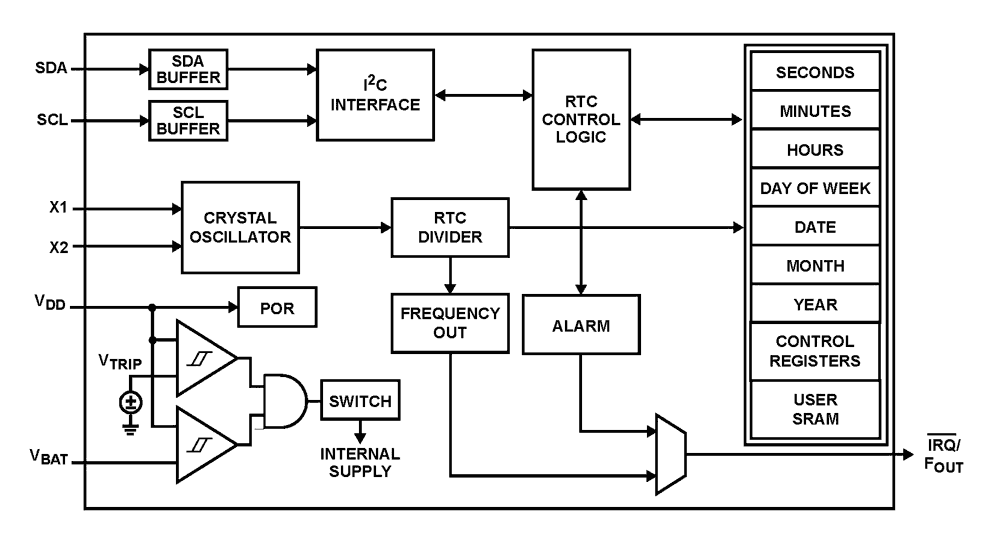

ISL1208はタイミングと水晶補正、クロック/カレンダー、電源障害インジケータ、一定時間ごとまたはポーリングアラーム、インテリジェントなバッテリバックアップ切り替え、バッテリバックアップユーザSRAMを備えた低消費電力のリアルタイムクロックです。 オシレータは外付けで低価格な32. 768kHzの水晶を使用しています。リアルタイムクロックは時、分、秒の各レジスターで時刻を管理します。 このデバイスは日付、月、年、曜日のカレンダーレジスターを搭載しています。 カレンダーは2099年まで正確で、うるう年は自動修正されます。
特長
- リアルタイムクロック/カレンダー
- 時、分、秒の単位で時刻を追跡
- 曜日、日、月、年
- 15種類の周波数出力を選択可能
- シングルアラーム
- 秒、分、時、曜日、日、月単位で設定可能
- シングルイベントまたはパルス割り込みモード
- バッテリやスーパーキャパシタへの自動バックアップ
- 電源障害検知
- オンチップオシレータの補正
- 2バイト バッテリバックアップユーザSRAM
- I2Cインターフェース
- 400kHzのデータ転送速度
- 400nAのバッテリ供給電流
- ST M41TxxおよびMaxim DS13xxデバイスと同じピン配列
- 小型パッケージのオプション
- 8Ld MSOPおよびSOICパッケージ
- 8Ld TDFNパッケージ
- 鉛フリー対応（RoHS指令準拠）
製品比較
アプリケーション
アプリケーション
- ユーティリティメータ
- HVAC機器
- オーディオ/ビデオコンポーネント
- セットトップボックス/テレビ
- モデム
- ネットワークルータ、ハブ、スイッチ、ブリッジ
- セルラーインフラ機器
- 固定ブロードバンド無線機器
- ポケットベル/PDA
- POS機器
- テストメーター/フィクスチャ
- OA機器（コピー機、FAX）
- 家電
- コンピュータ製品
