Evaluation Board for 5P49V6965 VersaClock 6E
This is the evaluation board for the 5P49V6965 VersaClock® 6E programmable clock generator. With RMS phase jitter of less than 0.5ps over the full 12kHz to 20MHz...
概要
説明

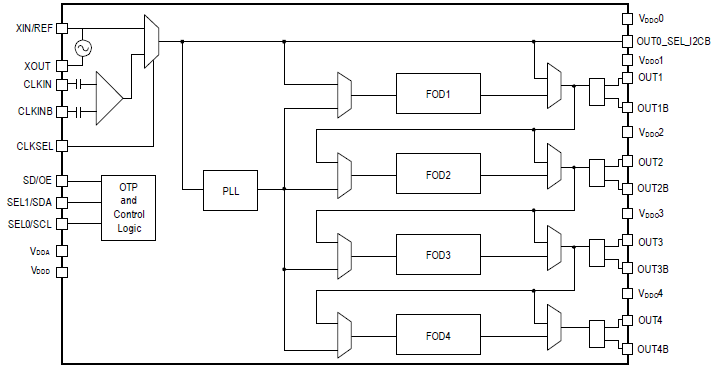

5P49V6965は、VersaClock® 6Eプログラマブルクロックジェネレータファミリの製品です。5P49V6965は、高性能なコンシューマ、ネットワーク、産業、コンピューティング、データ通信の各アプリケーションを対象としています。2つの冗長クロック入力のうち1つからリファレンスクロックを供給することができます。 また、グリッチレスマニュアル切替機能により、通常動作時に冗長クロックのうち1つを選択することができます。
コンフィギュレーションは、オンチップOTP（One-Time Programmable）メモリに保存され、I²Cインタフェースを使って変更することができます。
特長
- コアパワー100mW未満（3.3V時）
- RMS位相ジッタ0.5ps未満 （標準値）
- PCIe Gen 1/2/3/4/5スペクトラム拡散オフ
- PCIe Gen 1/2/3/4スペクトラム拡散オン
- 1/10GbE、USB3.0
- 水晶振動子（8MHz～40MHz）および外部クロック入力（1MHz～350MHz）の両方に対応
- 4組のユニバーサル出力：LVPECL、LVDS、HCSL、または８つのLVCMOS出力
- 0.001MHz～350MHz 出力範囲での4つの独立周波数
- 基準出力
- 1.8V / 2.5V / 3.3Vのコア電圧と出力電圧
- 2つのプログラマブルI²Cアドレスにより、同じシステムで複数のデバイスを使用可能
- OTP不揮発性メモリに最大4種類のコンフィグレーションセットを保存可能
- ソフトウェアツール Timing Commander™ に対応
- オンラインフォームによる迅速なサンプリングとカスタマイズプロセス
- 4 x 4 mm 24-VFQFPNパッケージ
- 動作温度範囲 -40°C～+85°C
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Timing Commander Timing Commander™は、Windows™ベースの革新的なソフトウェアプラットフォームで、システム設計を行うエンジニアは、直感的かつ柔軟なグラフィカルユーザインタフェース（GUI）により、高度なタイミングデバイスの構成、プログラミング、モニタリングが行えます。
|
Code Generator | ルネサス |
1件
|
||
ボード＆キット
Programming Kit for VersaClock 6E
The VersaClock® 6E programmer board is made to ease the programming of 5P49V6965 and 5P49V6975 blank devices. With the on-board USB interface, Renesas Timing...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
Processing table
| VFQFPN | 24 | I | Yes | Tray | 1 | 3.488 | サンプルを入手, | |
| VFQFPN | 24 | I | Yes | Reel | 1 | 3.254 |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
VersaClock® 6E - High-performance Programmable Clock Generator
The VersaClock® 6E programmable clock generator devices offer a combination of low power, flexibility and performance for a wide range of applications. These features make it ideal for simplifying system design by replacing multiple discrete timing components and reducing bill of materials (BOM). The VersaClock 6E supports operating voltages from 1.8 to 3.3 V, differential (LVPECL/HCSL/LVDS/LP-HCSL) and LVCMOS output types, and fractional dividers to accurately generate virtually any frequency. Products satisfy system requirements from oscillator replacement to PCIe® Gen 1/2/3 and to communications applications, while consuming very little power.
For more information about VersaClock 6E, visit the VersaClock Programmable Clocks page.
