GR-KAEDE

ページセクションへ移動：

概要

GR-KAEDEは、RXファミリRX64MグループMCU用のGRリファレンスボードで、カメラ用の専用バス、オンボードSDRAMによって最大10fpsのVGAクラスの画像処理が可能です。

Arduino UNOと互換性のある端子配置、ライブラリが準備されており、マイコンの専門知識がなくても導入が容易になっています。

GR-KAEDEの主な機能

GR-KAEDE

ルネサス32ビットマイコンRX64MグループMCU(R5F564MLCDFB)を搭載
Arduino UNO互換で各種シールドを搭載可能。

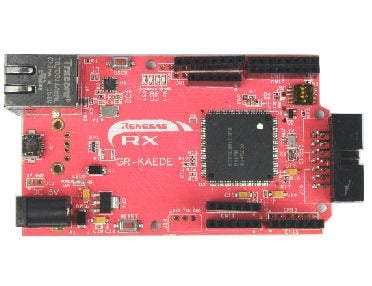

gr-kaede-board

GR-KAEDE with camera

オプションのカメラモジュールによって、画像処理が可能。
人物検知、物体検知が可能。最大10fps VGAクラスの処理性能を実現。

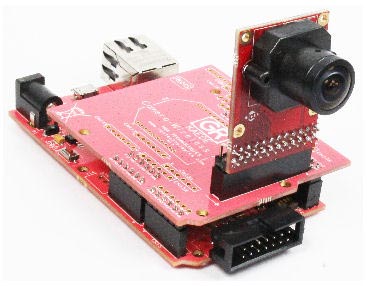

gr-kaede-camera-option

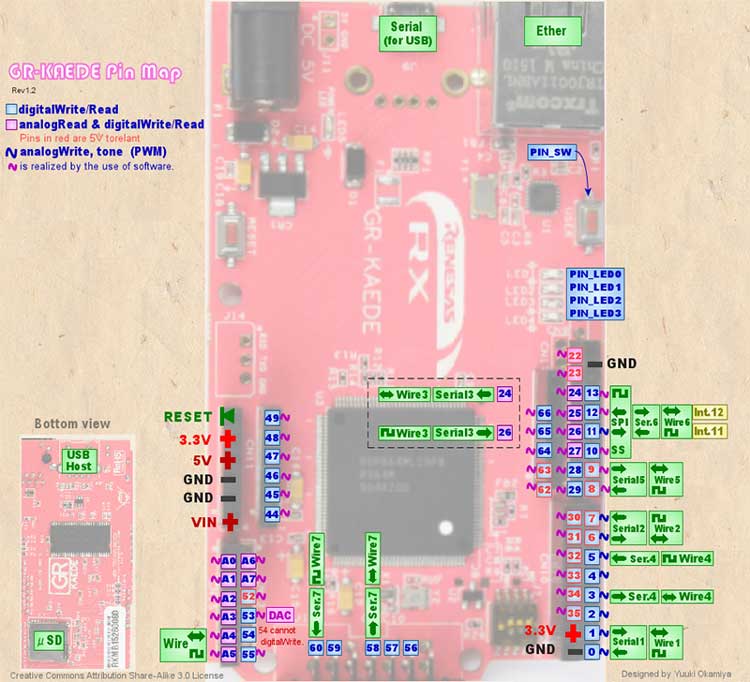

GR-KAEDEピンマップ

gr-kaede-pin-map

詳細仕様

搭載マイコン: RX64M（R5F564MLCDFB 144pin QFP）
ROM/RAM: 4MB(※)/552KB
Data Flash: 64KB
動作周波数: 96MHz (外部発振12MHzを8逓倍)
サブクロック: 32.768kHz
動作電圧: 3.3V
ボード搭載: USBホスト/ペリフェラル(排他使用)、Ethernet、Micro SDソケット、JTAGインタフェース、DC電源ジャック(5V)、ユーザスイッチ、リセットスイッチ、Arduinoシールド用インタフェース、カメラボード用インタフェース、ユーザ用LED、USBマスストレージライクなプログラム書き込み。

※USBマスストレージ書き込み使用時は、約1920KBまで使用可能。

関連情報

回路・デザイン

GR-KAEDE回路図

スケッチリファレンス

GR-KAEDEスケッチリファレンス

プログラム作成・書き込み

e² studio用プロジェクト

Eclipseをベースにした開発環境e² studioでスケッチを行うためのプロジェクトファイルです。e² studioのダウンロードとインストールについてはe² studio製品ページを参照してください。

クリックしてダウンロードしてください。e² studioのメニュー「ファイル」→「インポート」から、既存ワークスペースとしてアーカイブファイル(zip)のままインポートできます。
GR-KAEDE Sketch v121-e2v7 Project File (ZIP)

補足：e² studio Version 7.2でエクスポートしたプロジェクトです。
