CPX3 Evaluation Kit for AC and DC over 48V (J70D1 with RX631)
For use in Japan, please use RTK0EE0003D02002BJ (J70D2).
The CPX3 Evaluation Kit J70D1 is a tool to evaluate the hardware and the software of Renesas' PLC modem...
概要
説明
PLCモデムLSI R9A06G037に対応したソフトフェア開発やシステム評価を行うための直流電力線用の電力線通信評価キットです。本評価キットは音声通信ソリューションに対応しています。（PLC通信の評価には、本製品が2台以上必要となります）
特長
- 対応MCU、PLCモデムLSI
- MCUグループ：RX651
- ボード上に実装のMCU型名：R5F56519ADFP
- PLCモデムLSI：R9A06G037
- ボード上に実装のPLCモデムLSI型名：R9A06G037
- ボード構成：DC電力線通信に必要なアナログ・フロント・エンドや制御用マイコン、PLC モデムLSI を含むトータルな回路構成になっています。

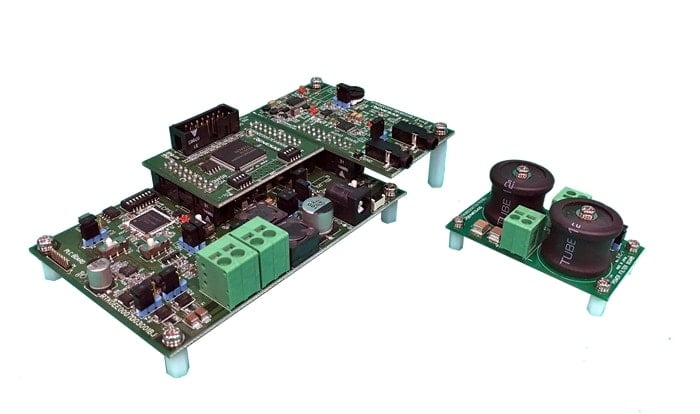

- 本製品は、以下の4種類のボードで構成されています。
- PLCボード：PLCモデムLSI (R9A06G037)及びAFEデバイス (ISL15110)
- RX651ボード：制御用マイコンボード(RX651)
- AUDIOボード：音声入出力用のボード
- 電源フィルタボード：インピーダンスアッパ及びDC電源供給元へのPLC信号除去用フィルタ
- 本体外形寸法：1)+2)+3) 135×70×32 mm, 4) 40×70×35 mm
- 対応規格/周波数：
- 35.9375kHz - 90.625kHz
- 98.4375kHz - 121.875kHz
- 154.6875kHz - 403.125kHz
- 154.6875kHz - 487.5kHz
- 対応電力線電圧：DC16-48V
- 電源供給：
- ライン給電：電源から通信ライン（DC電力線）に給電（DC16～48V、0.5A以上を推奨）※AUDIOボードへの給電は想定していません。
- 外部給電：ACアダプターによる外部給電(DC16～48V、1A以上を推奨)
アプリケーション
ドキュメント
= ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 2.90 MB 英語 | |
| 回路図 | PDF 756 KB 英語 | |
| ガイド | ZIP 5.18 MB 英語 | |
3件
|
||
設計・開発
ソフトウェア／ツール
関連ボード＆キット
CPX3評価キット AC電源および DC 48V 以上（J70D2：RX631）
PLC モデムLSI R9A06G037 に対応したソフトフェア開発やシステム評価を行うための 評価キットです。特別搬送式デジタル伝送装置として型式指定（技術適合）を受けているため、電波法施行規則第四十四条第一項における電力線搬送通信設備として使用可能です。（総務省指定 第AH-16008 号...
CPX3評価キット DC 48V 以下（J80D2：RL78/G13）
PLCモデムLSI R9A06G037に対応したソフトフェア開発やシステム評価を行うための直流電力線用の電力線通信評価キットです。
（PLC通信の評価には、本製品が2台以上必要となります）
