概要

S3A1 MCUグループは、最速48MHzまで動作するArm® Cortex®-M4 CPUコア、1MBのフラッシュメモリ、および192KBのSRAMを搭載することで拡張性を確保しつつ、低電力と高性能を両立しており、サービスの継続的な機能アップグレードが必要なアプリケーションの監視に最適です。S3A3の機能に加えて、新たに12ビットD/Aコンバータを搭載し、さらに多くの32ビット汎用PWMタイマとシリアル通信インターフェース機能を備えています。

Synergy Software Package (SSP)

プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。

SSPをダウンロード

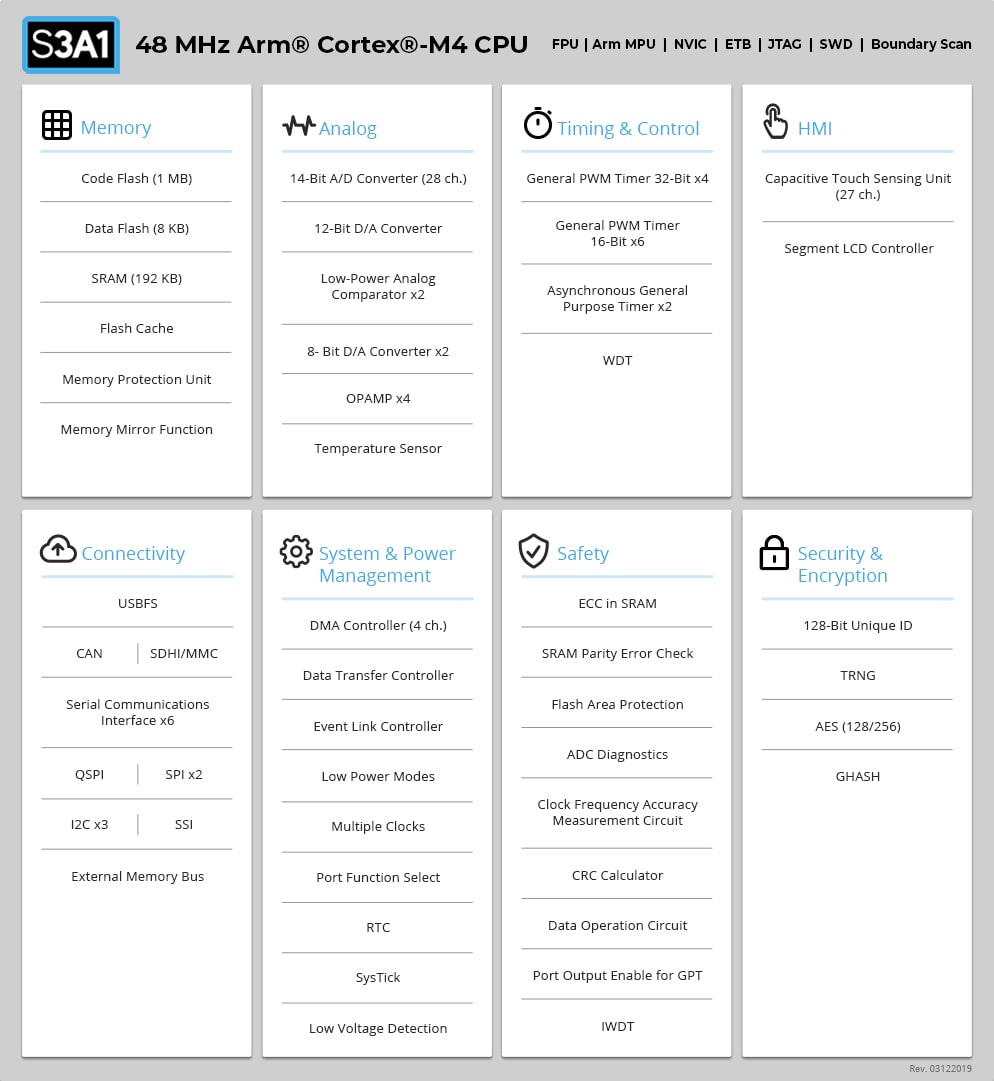

S3A1 Block Diagram
S3A1 Block Diagram
  • 48MHz Arm Cortex-M4 CPU
  • Ideal for monitoring applications that may require ongoing feature upgrades for multiple services
  • The S3A1 MCU Group offers ample room for expansion
  • Additional 12-bit D/A converter
  • Multiple 32-bit general PWM timers
  • Serial communications interfaces

アプリケーション

  • 屋内外の測候所

ドキュメント

設計・開発

ソフトウェア／ツール
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00Renesas Synergy QEとSSPを使用した静電容量タッチアプリケーションの開発静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン 静電容量タッチ導入ガイド
 Solution Toolkit ルネサス
Renesas Synergy™ Software Package (SSP)
プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。
ダウンロード
カスタムボードサポートパッケージ（BSP）の作成（SSP v1.2.0以降対応）（参考資料）
 Software Package ルネサス
2件

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
Renesas Synergy™ Target Board TB-S3A1 v1.1 Design Data
ログインしてダウンロード ZIP 33.22 MB
1件
TB-S3A1 Board

RTK7TBS3A1S00001BU

Evaluation
詳しくはこちら

TB-S3A1ターゲットボード

すべての端子へのアクセス、標準化された拡張ポート、インストール済みデモソフトウェアにより、S3A1MCUグループの主要な機能を体験できます。

製品型名が変更されています。旧製品型名は各種ドキュメントで引き続き使用されます。新旧の製品型名については、Look-up Tableを参照してください。

Kit...

主要ドキュメント:
Target Board S3A1 (TB-S3A1) ユーザーズマニュアル （参考資料）

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Program Memory (KB)
    Data Flash (KB)
    SRAM
    Lead Count (#)
    Pkg. Type
    PLP
    Operating Voltage Range (V)
    Operating Freq (Max) (MHz)
    DAC
    I/O Ports
    CAN (ch)
    Safety
    Security & Encryption
    Family Name
    DMA
    Ethernet
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FS3A17C2A01CBJ#AC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 8 192 KB 121 LFBGA N/A 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 104 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 9.437 サンプルを入手,
    R7FS3A17C2A01CLJ#AC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 8 192 KB 100 TFLGA 2030 12月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 84 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 7.375 サンプルを入手,
    R7FS3A17C2A01CLK#AC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 8 192 KB 145 TFLGA 2030 12月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 126 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 8.695 サンプルを入手,
    R7FS3A17C3A01CFB#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 8 192 KB 144 LFQFP 2033 5月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 126 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 11.52 サンプルを入手,
    R7FS3A17C3A01CFM#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 8 192 KB 64 LFQFP 2033 5月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 52 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 9.312 サンプルを入手,
    R7FS3A17C3A01CFP#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 8 192 KB 100 LFQFP 2033 5月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 84 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 7.375 サンプルを入手,
    R7FS3A17C3A01CFB#BA0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		1024 8 192 KB 144 LFQFP 2037 12月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 126 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 12.2
    R7FS3A17C3A01CFM#BA0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		1024 8 192 KB 64 LFQFP 2036 3月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 52 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 10.36
    R7FS3A17C3A01CFP#BA0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		1024 8 192 KB 100 LFQFP 2036 3月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 84 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 8.116
    R7FS3A17C3A01CNB#BA0
    circleアクティブ
    memory
    view_in_ar
    		1024 8 192 KB 64 HWQFN N/A 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 52 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3
