概要
説明

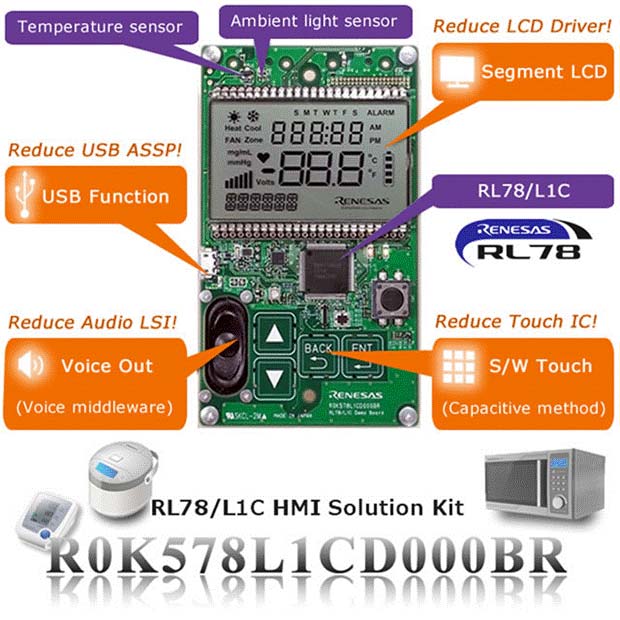

RL78/L1C HMIソリューションキットR0K578L1CD000BRは、セグメントLCD表示回路、音声再生回路、静電容量タッチキー回路等を搭載した HMI(ヒューマンマシンインタフェース)ソリューションキットです。通信機能付き家電、ヘルスケア製品等のHMIおよびUSB応用製品の開発・評価が容 易に行えるようになります。

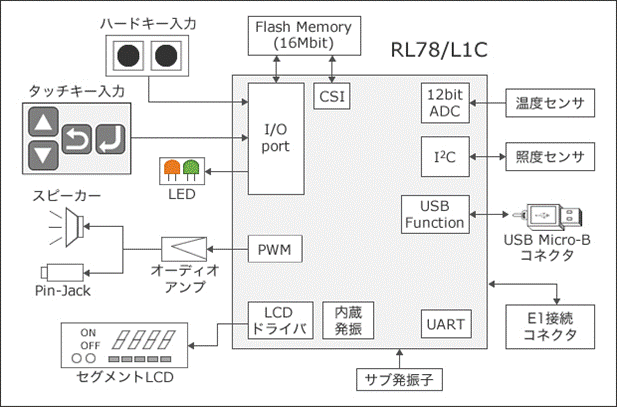

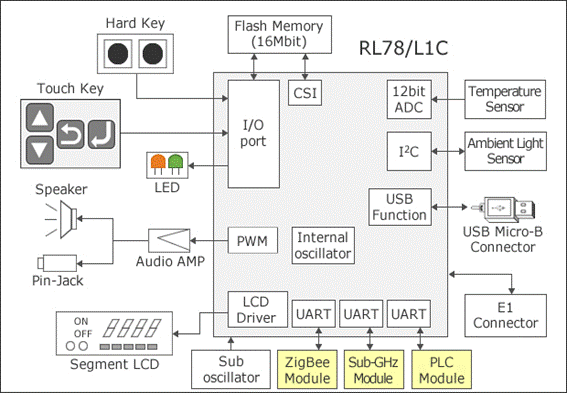

※ET2013において本ソリューションキットに通信モジュールとECHONET Liteプロトコルを実装した家電向けの通信デモンストレーションを行いました。
製品仕様
| 項目 | 内容 | 備考 |
|---|---|---|
| 製品型名 | R0K578L1CD000BR |
— |
| 電源 | [1] 単三電池 (3本) | ジャンパで [1] か [2] を選択 |
| [2] USB VBUS | ||
| 入力電圧 | 2.6 V-5.5 V |
— |
| 消費電流 | 通常時 : 約10 mA、省電力モード時 : 約0.1 mA |
— |
| 寸法 | 本体 : 120×70×22 mm、電池ボックス : 70×48×20 mm |
— |
| 環境条件 | 動作時 : 10～35 ℃、保管時 : -10～50 ℃ | 結露なきこと |
| マイコン | RL78/L1C (ROM:256 KB、RAM:16 KB、100ピン) | R5F110PJAFB |
| 外部フラッシュメモリ | M25PX16 (2 MB) | SPI通信 |
| 標準インタフェース | USB micro-B |
— |
| デバッグインタフェース | E1接続コネクタ |
— |
| 機能 | 照度計測 (デジタル照度センサ 1個) |
— |
| 温度計測 (アナログ温度センサ 1個) | オフセット設定機能 | |
| 表示 (LCD 1個、LED 2個) |
— |
|
| キー入力 (タッチキー 4個、プッシュボタン 1個、リセットボタン 1個) |
— |
|
| 音出力 (基板搭載スピーカ or イヤホンジャック外部出力) | 音量調整 音声ミドルウェア | |
| USB-UART変換 |
— |
オーダ情報
| 製品名 | 発注型名 | MCU実装形態 |
|---|---|---|
| RL78/L1C HMIソリューションキット |
R0K578L1CD000BR | 直接実装 |
特長
- セグメントLCD表示,タッチキー入力,音声再生を搭載。家電、ヘルスケア製品等のヒューマン・マシン・インターフェースの開発・評価を容易に。
- タッチキー搭載で、デザイン向上を容易に実現。
- 音声ミドルウェア((株)アレックス製Sodiac)で音声再生、話速変換を実現。
- LCD表示は、内部昇圧方式により低消費電力での表示を実現。
- M２Ｍに向けた、センサ制御システムを搭載。
