概要

RZ/Fiveの評価に最適な評価ボードキットです。RZ/Five Evaluation Board Kitはモジュールボード(SOM)とキャリアボードで構成されています。モジュールボードはSMARC v2.1規格に準拠しています。

  • 同梱物
    • RZ/Five (RISC-V) Module Board (SMARC2.1)
    • Common Carrier Board (For RZ/G2L, RZ/G2LC, RZ/G2UL and RZ/V2L)
    • USBケーブル (USB Type-A- Micro USB Type-B)

※以下はお客様で別途購入が必要なものです。

  • 65W USB type C Charger
    • USB PD, QC support
    • Output：5V3A,9V3A,15V3A,20V3.25A
  • USB type C to type Cケーブル
    • USB-C＆USB-C 3.1 Gen2 USB-PD 100W support
  • micro SD UHI-Class10 8GB or more

※詳細はボードのUser's Manualご参照ください。

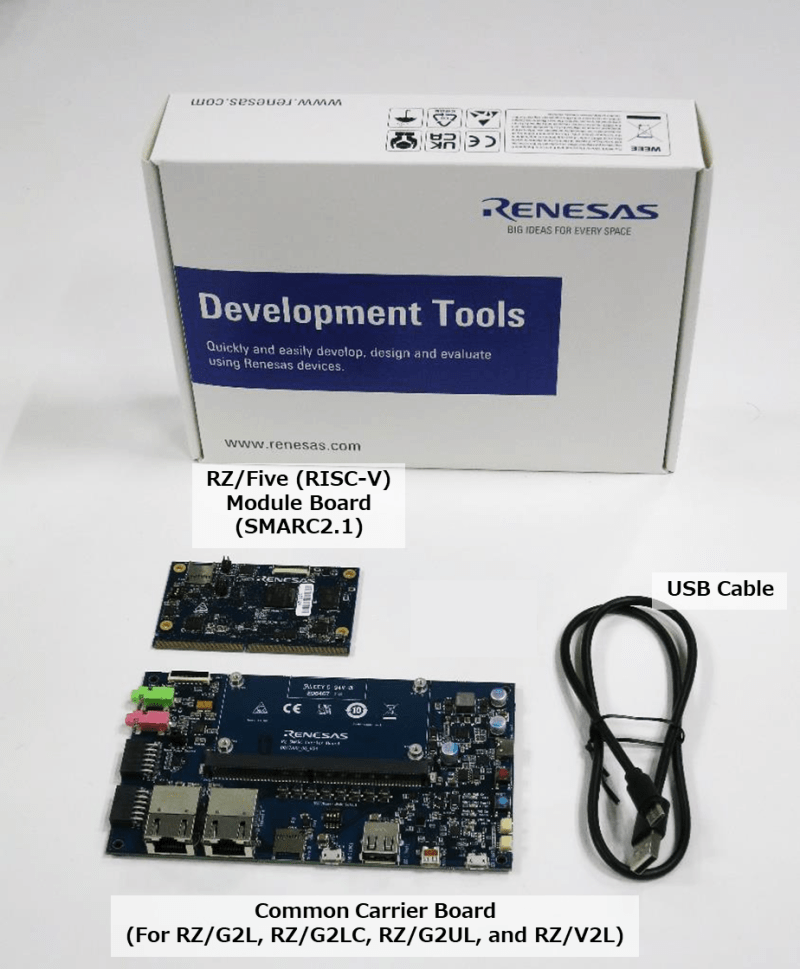

RZ/Five Evaluation Board Kit

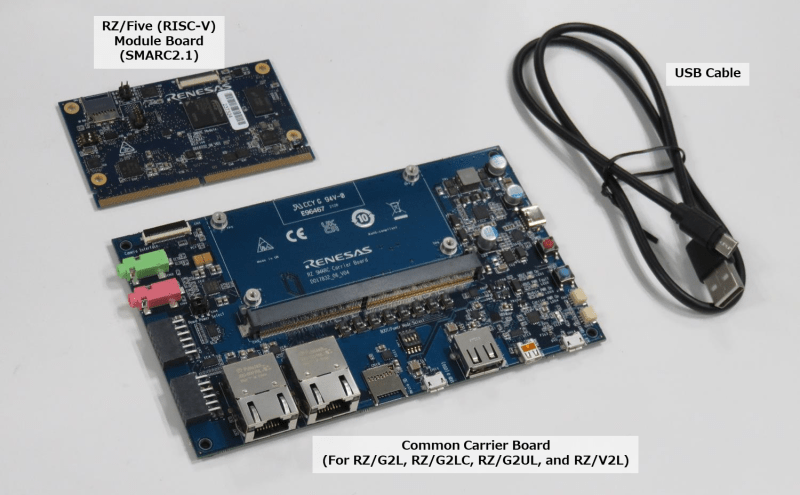

RZ/Five Evaluation Board Kit Contents
RZ/Five Evaluation Board Kit
RZ/Five Evaluation Board Kit Contents
  • 搭載デバイス：RZ/Five(RISC-V)
    • Andes AX45MP Single
    • BGA361pin, 13mmSq body, 0.5mm pitch
  • モジュールボード機能
    • DDR4 SDRAM: 1GB × 1pc
    • QSPI flash memory: 128Mb × 1pc "AT25QL128A"
    • eMMC memory: 64GB × 1pc
    • microSD card slot × 1pc
    • 5-output clock oscillator × 1pc “5P35023”
    • PMIC power supply × 1pc “DA9062”
  • キャリアボード機能
    • Micro-ABレセプタクル（ch0：USB2.0 OTG）とAレセプタクル（ch1：USB2.0ホスト）は、USBインタフェースへの接続用にそれぞれ標準で取り付けられています。
    • RJ45コネクタは、イーサネットを使用したソフトウェア開発および評価用に標準で取り付けられています。
    • オーディオコーデックは、オーディオシステムの高度な開発のための標準としてマウントされています。オーディオジャックは、オーディオインターフェイスに接続するために実装されています。
    • Micro-ABレセプタクルは、非同期シリアルポートインタフェースに接続するために実装されています。
    • microSDカードスロットとPMOD用の2つのソケットは、周辺機能のインタフェースとして実装されています。
    • 電源供給には、USBPD規格に対応したUSB Type-Cレセプタクルが搭載されています。

ドキュメント

= ピックアップ
分類 タイトル 日時
マニュアル－開発ツール
RZ/G2UL, RZ/A3UL, RZ/Five SMARC Module Board User's Manual: Hardware
PDF 3.77 MB
マニュアル－開発ツール
RZ SMARC Series Carrier Board User's Manual: Hardware
ZIP 4.27 MB
アプリケーションノート
Power Consumption Measurement
PDF 213 KB
3件

設計・開発

ソフトウェア／ツール
RZ/Five Verified Linux Package [5.10-CIP]
RZ/Five向けLinuxパッケージを提供します。本製品は動作検証を実施済みであり、定期メンテナンスも実施します。
 Software Package ルネサス
1件

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
RZ SMARC Series Carrier Board Design Data V4.01
ログインしてダウンロード ZIP 23.85 MB
PCB設計ファイル
RZ/Five SMARC Module Board Design Data V1.00
ログインしてダウンロード ZIP 11.25 MB
2件

製品選択

    Processing table
    説明
    Remarks
    セキュリティー
    ご購入 / サンプル
    型名
    RTK9743F01S01000BE
    circleアクティブ
    今すぐ購入する
    		Renesas Evaluation Board Kit for RZ/Five (Non-Secure Type) Device: R9A07G043F01GBG None
    RTK9743F05S01000BE
    circleアクティブ
    		 Renesas Evaluation Board Kit for RZ/Five (Secure Type) Device: R9A07G043F05GBG Supported
