概要
説明
RZ/G3Sの評価に最適な評価ボードキットです。 RZ/G3S評価ボードキットは、SMARC v2.1規格に準拠したモジュールボード（SOM）と、キャリアボードで構成されています。

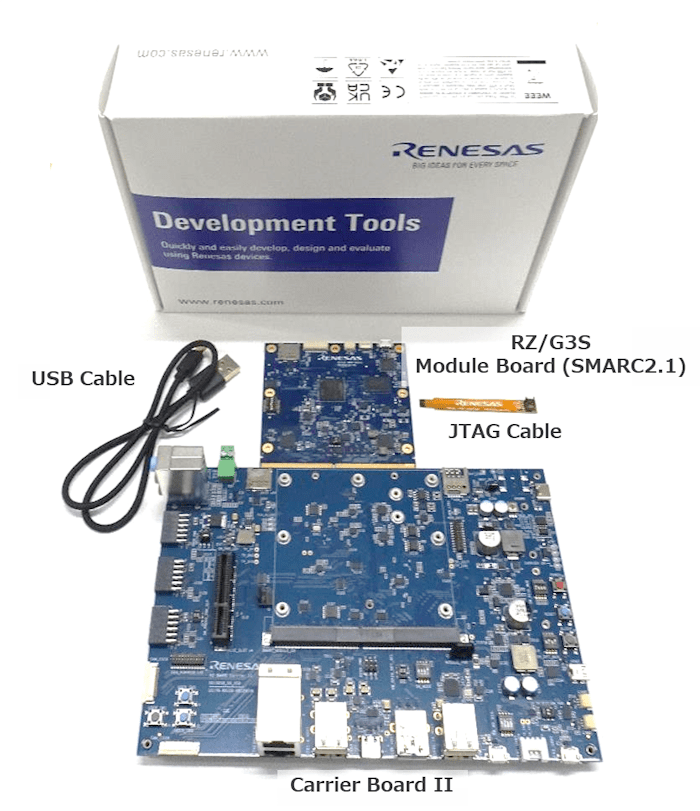

- 同梱物
- RZ/G3S SMARCモジュールボード（SMARC2.1）
- RZ SMARCシリーズ キャリアボードII
- RZ SMARCシリーズ JTAGアダプタケーブル
- シリアルデバッグ用USB タイプA - USB Micro Bケーブル
- 付属品：ネジ、スペーサー
*以下は各自でご用意ください。
- 65WUSBタイプ充電器
- USB PD対応
- 出力5V3A、9V3A、15V3A、20V3.25A
- USB タイプC - タイプCケーブル
- USB-C＆USB-C 3.1 Gen2 USB-PD 100W対応
- microSD UHS-I Class 10 8GB以上
*詳しくはEVKユーザーズマニュアルをご覧ください。
特長
- デバイス RZ/G3S R9A08G045S33GBG
- Cortex-A55シングル、Cortex-M33 x2
- BGA 359ピン、14mm角ボディ、0.5mmピッチ
- モジュールボードの機能
- LPDDR4 SDRAM: 1GB × 1pc
- QSPI フラッシュメモリ：128Mb × 1pc
- eMMCメモリ：64GB × 1pc
- PMIC電源RAA215300A2GNP#HA3実装
- microSDカード x 2
- I3Cコネクタ
- JTAGコネクタ
- A/Dコンバータ x 8チャネル
- 電流モニタ（USBマイクロB）
- キャリアボードの機能
- ギガビットイーサネット × 2
- USB2.0 x 2ch（OTG x 1ch、ホスト x 1ch）
- CAN-FD x 2
- マイクロSDカード x 1
- モノラルスピーカー、ステレオヘッドホン、マイク、Aux端子
- PMOD x 2
- 電源入力用USBタイプC
- PCIe Gen2 4レーンスロット（G3Sは1レーンのみ対応）
- M.2キーE
- M.2キーBとSIMカード
- コイン電池ホルダー（3.0V対応）
アプリケーション
ドキュメント
= ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| クイックスタートガイド | PDF 1.25 MB | |
| マニュアル－開発ツール | PDF 1005 KB | |
| アプリケーションノート | PDF 9.11 MB | |
| アプリケーションノート | PDF 540 KB | |
| アプリケーションノート | ZIP 1.78 MB | |
| アプリケーションノート | PDF 1007 KB | |
| マニュアル－開発ツール | PDF 1.50 MB | |
7 items
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RZ/G Verified Linux Package [5.10-CIP版] RZ/Gグループ向けLinuxパッケージを提供します。本製品は動作検証を実施済みであり、定期メンテナンスも実施します。
|
Software Package | ルネサス |
1 item
|
||
ソフトウェアダウンロード
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| ソフトウェア／ツール－ソフトウェア |
[Toolchains=GNU ARM Embedded|v9.2.1.20191025]
EXE
35.91 MB
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded
Function:
Application Example, BSP, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio
|
|
| ソフトウェア／ツール－評価版ソフトウェア | ZIP 1.14 MB Function: Application Example | |
| PCB設計ファイル | ZIP 49.33 MB | |
| PCB設計ファイル | ZIP 25.87 MB | |
4 items
|
||
