16-Cell Battery Front End Evaluation Kit
The RTKA489206DK0000BU evaluation kit and GUI is used to evaluate the features of the RAA489206 16-cell battery front end (BFE) IC. A battery front end is an essential...
概要
説明
ルネサスの完全統合型16セル・バッテリフロントエンドは、厳しい産業環境に最適です。 RAA489206は、16セルのバッテリフロントエンド（BFE）ICで、バッテリ管理システム（BMS）に不可欠なコンポーネントであり、バッテリの状態と使用環境を定期的にスキャンして、バッテリ寿命を最適化し、致命的な故障を防止します。 差動マルチプレクサと 16 ビット A/D コンバータにより、セル電圧、温度、および負荷電流を正確に監視して、バッテリパックの全体的な状態を管理できます。
RAA489206は、I2CおよびSPIプロトコルをサポートしており、お客様独自のバッテリ管理ソリューションにマイクロコントローラ（MCU）を接続することができます。 IDLEモード平均電流200μA、SHIPモード平均電流18μA以下の低消費電流で、電池パックの蓄電・放電寿命を最大化します。

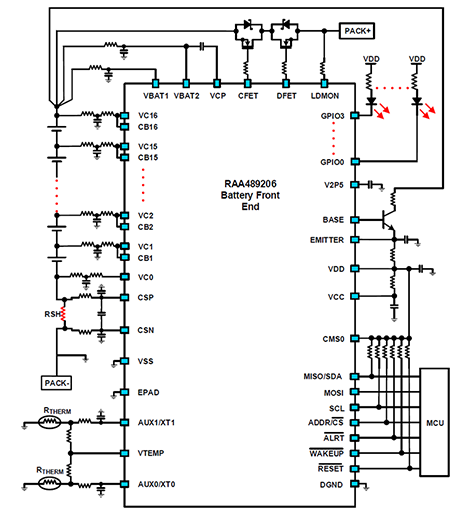

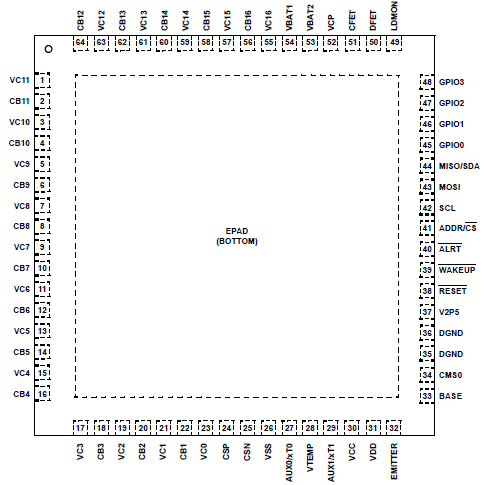

RAA489206は、セル・バランス回路を内蔵しており、1セルあたり8mAのバランス電流を供給することができます。 高電流用の外部セルバランシングにも対応しています。 この16セルの高電圧BFE ICは、効率的な64リードのQFNパッケージとサーマルパッドで提供されます。
特長
- 高性能高電圧バッテリ用16Sフロントエンド
- ホットプラグに耐えるモノリシック・デバイスと、より高いESD定格を実現
- 内部FETと専用FETドライバ端子により、内部／外部セルバランスをサポート
- EVKとGUIにより、すぐに使える評価・開発環境を実現
- BOMコストと部品点数を削減、基板面積を20％以上削減
- VCELL、IPACK用高精度ADC
- I2C、SPI通信をサポート
- 部品選定、統合化、テストが不要になり、開発期間を短縮
- 外部セル・バランスFETのシームレスな制御により、充電時間の短縮と稼働時間の最大化を実現
- ハイホットプラグ定格: 62V
- 充電／負荷ウェイクアップ検出回路
- 4 ピン GPIO ポート
- 内蔵 3.3V レギュレータ
- 16-bit VCELLおよび、IPACK寸法
製品比較
アプリケーション
アプリケーション
- 電動自転車、電動バイク、車椅子、モビリティスクーターなどの小型電気自動車
- 家電
- 24V/36V/42V/48V 可搬バッテリパック
- エネルギー貯蔵と48V UPSシステム
- テレコム / サーバーファーム
- ソーラーファーム
- 高電圧産業用電動工具
- コードレス電動工具
- 農具・園芸用品
