概要

ISL6185 USBパワー・コントローラ・ファミリは2つ以上のUSBポートに対して完全に独立した過電流（OC）障害保護を提供します。この製品ファミリは16種類の個別機能製品バリエーションと3つのパッケージオプションで構成されています。商用および産業用の全温度範囲において、公称+2.5V～+5Vの範囲で動作します。ISL6185の各タイプは電力制御用に71mΩのPチャンネルMOSFETパワースイッチを2個、1つのパッケージに内蔵しています。各製品は制御および通信I/Oとともに、システム電源保護用に、内部電流監視、正確な電流制限、ターンオフまでの電流制限遅延を備えています。ISL6185ファミリは0.6A、1A、1.5A、1.8Aの連続出力電流レベル、イネーブル・アクティブ・ハイまたはロー入力、過電流ターンオフ後のラッチオフまたは自動再試行などの製品バリエーションがあり、多くの低消費電力アプリケーションに適したデバイスです。業界標準のSOICピンアウトのほか、70%小型の3x3 DFNパッケージでも提供され、可能な限り小さなパッケージで同等またはそれ以上の性能を実現しています。

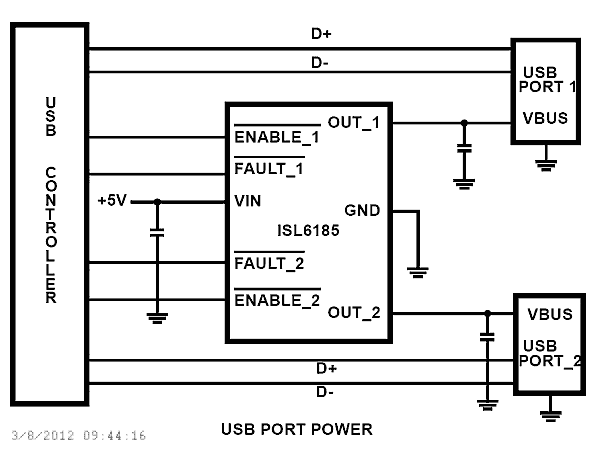

ISL6185XXC_ISL6185XXI Functional Diagram
ISL6185XXC_ISL6185XXI Functional Diagram
  • 商用温度範囲 0℃～+70℃; ISL6185XXC もご参照ください
  • 動作範囲 2.5V～5V
  • 71mΩのパワーPチャンネルMOSFETスイッチ内蔵
  • 0.6A、1.1A、1.5A、1.8Aの連続電流オプション
  • 熱の影響を受けにくい、ターンオフ前12msの電流制限
  • ディセーブル時の逆電流遮断で出力放電
  • ラッチオフまたは自動リスタートオプション
  • 1µAオフステート電源電流
  • イネーブル極性オプション
  • 業界標準のピン・フォー・ピンSOIC、および小型のDFNパッケージが利用可能
  • UL 認証, ファイル番号: E333469

アプリケーション

  • USB 1、2、3ポート電源管理
  • 低電力（18W）電子回路制限とブレーカー

ドキュメント

設計・開発

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Pkg. Type
    Carrier Type
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    ISL61851AIBZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Tube 2 サンプルを入手,
    ISL61851AIBZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Reel 2 サンプルを入手,
    ISL61851BIBZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Tube 2 サンプルを入手,
    ISL61851BIBZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Reel 2 サンプルを入手,
    ISL61851DIBZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Tube 2 サンプルを入手,
    ISL61851DIBZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Reel 2 サンプルを入手,
    ISL61851EIBZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Tube 2 サンプルを入手,
    ISL61851EIBZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 SOICN Reel 2 サンプルを入手,
    ISL61852BIRZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 DFN Tray 2 サンプルを入手,
    ISL61852BIRZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 DFN Reel 2 サンプルを入手,
    ISL61852DIRZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 DFN Tray 2 サンプルを入手,
    ISL61852DIRZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 DFN Reel 2 サンプルを入手,
