H8/H8S/H8SXオリジナルマイコンの実現

1. 最適化
   • 複数マイコンの機能統合や、マイコン外部のユーザ機能の取り込みによる1チップ化が可能であり、部品の共通化や、部品点数の削減ができます。
     製品に依存する機能を、必要個数統合・再利用することが可能です。
   • システムに合わせて、マイコン使用方法を固定することが可能であり、初期設定を不要にし、リセット後から直ちに動作することが可能です。
   • ソフトウェアの処理をハードウェア化することができ、精度を向上することなどが可能です。
   • ピン配置を設定可能であり、ボード設計の容易にしたり、共通化したりすることが可能です。
2. 資産化
   • ハードウェア（IP）とソフトウェアを組み合わせた形で保持し、再利用や異なるデバイスへのポーティングが容易になります。長期にわたっての使用が可能です。
   • システム毎に、必要な機能を抽出して、サブセットで使用可能です。
3. 汎用マイコンの資産の活用
   • 汎用マイコンと共通のプログラム開発ツールを利用できます。
   • 汎用マイコン向けに提供されているドライバなど、各種ソフトウェアの活用が可能であり、開発効率を向上できます。
   • 汎用マイコンで開発した既存の設計資産の再利用が可能で、開発品質を維持することができます。
   • アセンブラプログラムであっても、同一または上位互換のプロセッサIPで実行可能です。

CPUと周辺機能を組み合わせて、既存のマイコン製品と同等の機能仕様を実現したパッケージを用意しています。右の図の「実現例」のマイコン機能を容易に実現できます。
タイマなどの内部I/Oレジスタのアドレスやビット配置は互換性があります（レジスタやビットが追加されている場合もあります）。「実現例」のマイコン製品をお使いのほとんどの場合、既存のソフトウェアで、お使いのマイコン機能を再現することができます。シングルチップモード限定にしているなど、一部の仕様に相違があります。
そのほかの製品の機能仕様への改変も可能です。IPやサブシステムの改変のためのガイド「製品仕様対応変更説明書」を提供しています。ROM/RAM容量の増加方法、周辺機能の追加方法、代表的な製品の実現方法などを説明しています。左の図の「改変例」をはじめとして、ご使用のマイコン製品の機能の再現を、より容易にできます。

• 改変禁止ブロック（命令セットに関する機能など）以外は、改変を行うことができます。
• 設計説明書などのドキュメントを提供しており、機能の追加などの改変を容易にしています。

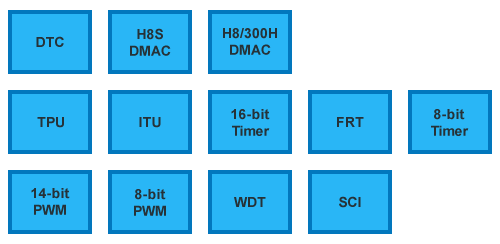

• H8/H8S/H8SXで、周辺機能を共有しており、これらの中で、ほかのパッケージの周辺機能も利用可能です（オプション）。
• 拡張インタフェースを用意し、周辺機能の増設などを容易にしています。
  この例として、12軸モータ制御パッケージ（アプリケーション・パッケージ）を開発しています。
• クロックやリセットをIP外部で制御可能にし、この制御方法をガイドラインで定義しています。使用するシステムに合わせた、低消費電力状態の実装などが可能です。
• FPGAを含めた、さまざまなプロセスに実装した実績があります。一般的に、既存のH8/H8S汎用マイコンより高速に動作します。
• FPGA実装用設計データ（FPGAマイコン）も提供しています。
• ライセンス情報に関するQ&Aなどの対応が可能です（オプション）。
• ルネサスIPライセンスパートナから、コンサルティングやデザインサポートなどのサポートが提供されています。

【注】IPや契約条件に依存します。また、オリジナルのマイコン製品から再設計を行っているため、詳細な実装には相違がある場合があります。

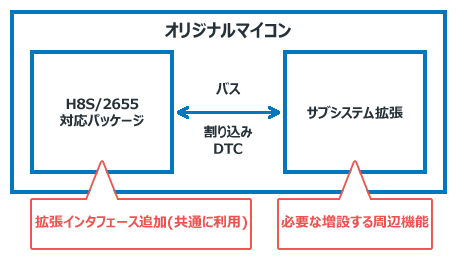

H8S/2655対応パッケージでは、サブシステムを拡張し、アプリケーションに合わせて、タイマなどの周辺機能を増設可能にした拡張インタフェースを提供しています。増設した周辺機能も、割り込みコントローラやDTC（データトランスファコントローラ）を利用可能です。H8S/2655対応パッケージ内を変更することなく、周辺機能を必要な個数増設し、複数マイコンの機能を統合することが容易です。
