概要
説明

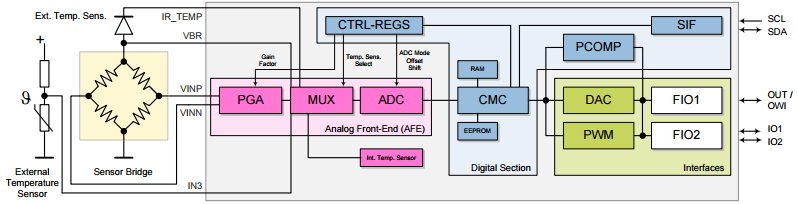

ZSC31050は、ブリッジセンサ信号の増幅とセンサ固有の補正を行うCMOS集積回路です。 このデバイスは、補正アルゴリズムを実行する16ビットRISCマイクロコントローラによって、センサのオフセット、感度、温度ドリフト、非直線性のデジタル補償を提供します。 ZSC31050は、ほぼすべての抵抗ブリッジセンサ（ピエゾ抵抗式や鋼膜式圧力センサなど）に対応します。 さらに、このデバイスは別の温度センサとのインタフェースも可能です。 双方向デジタルインタフェース（I2C、SPI、ZACwire™）は、オンチップEEPROMへの校正係数の書き込みとプログラミングを含む、PC制御のシンプルな校正手順に使用することができます。 ZSC31050は、産業用、医療用、民生用アプリケーション向けに設計されており、特にほとんどの圧力センサに適しています。 また、力、トルク、加速度、角度、位置、回転の各センサにも使用可能です。
特長
- センサのオフセット、感度、温度ドリフト、非直線性のデジタル補償
- PGAとプログラマブルADCにより、ほぼ全てのブリッジセンサに対応可能
- 1〜275mV/Vのブリッジセンサ信号のコンディショニングが可能
- センサの接続チェックと経年劣化の検出
- 内部ダイオード、外部ダイオードまたはブリッジセンサ素子による温度補償
- 出力オプション：電圧（0～5V）、電流（4～20mA）、PWM、I2C , SPI、ZACwire™（1 線式インタフェース）、アラーム
- A/Dコンバータ分解能（最大15ビット）対サンプリングレート（最大3.9kHz）を調整可能
- ブリッジの励磁はレシオメトリック電圧、定電圧、定電流から選択可能
- セパレート型温度センサ用入力チャネル
- 動作温度範囲: 最大-40℃〜+150℃ (製品バージョンにより異なる)
- AEC-Q100準拠（温度グレード0）
- 電源電圧 +2.7V〜+5.5V、外付けJFET使用時：5〜40V

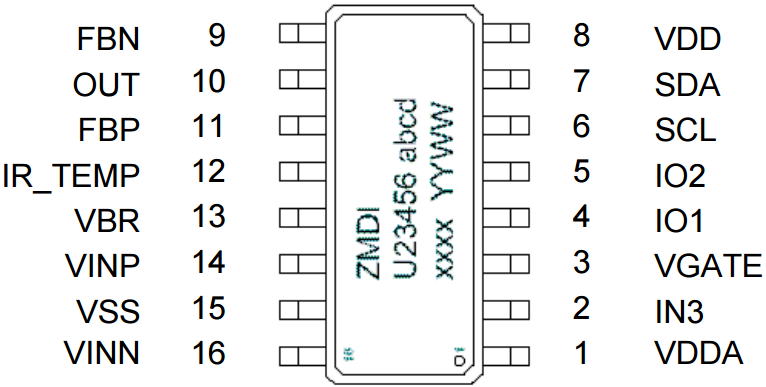

- SSOP16またはdieで提供
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ボード＆キット
Mass Calibration System for ZSC31050
The ZSC31050 Mass Calibration System provides the hardware needed for simultaneous configuration, calibration and evaluation of multiple ZSC31050 Sensor Signal...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
Pkg. Type |
Lead Count (#) |
Temp. Range |
Carrier Type |
Moisture Sensitivity Level (MSL) |
Price (USD) | 1ku |
ご購入 / サンプル |
|
|---|---|---|---|---|---|---|---|
| 型名 | |||||||
| WAFER | 0 | -40 to +125°C | Wafer | 1 | |||
| WAFER | 0 | -40 to +125°C | Wafer | 1 | |||
| SSOP | 16 | -40 to +125°C | Reel | 1 | 5.012 | ||
| SSOP | 16 | -40 to +125°C | Tube | 1 | 5.199 | サンプルを入手, | |
| WAFER | 0 | -40 to +150°C | Wafer | 1 | |||
| WAFER | 0 | -40 to +150°C | Wafer | 1 | |||
| SSOP | 16 | -40 to +150°C | Reel | 1 | 5.272 | サンプルを入手, | |
| SSOP | 16 | -40 to +150°C | Tube | 1 | 5.272 | サンプルを入手, | |
| WAFER | 0 | -25 to +85°C | Wafer | 1 | |||
| WAFER | 0 | -25 to +85°C | Wafer | 1 | |||
| SSOP | 16 | -25 to +85°C | Reel | 1 | 4.751 | ||
| SSOP | 16 | -25 to +85°C | Tube | 1 | 4.951 | サンプルを入手, |
