Evaluation Kit for ZSSC3170
The ZSSC3170KIT Evaluation Kit provides the hardware needed for configuration, calibration and evaluation of the ZSSC3170 Sensor Signal Conditioner (SSC) IC. The user's...
概要
説明

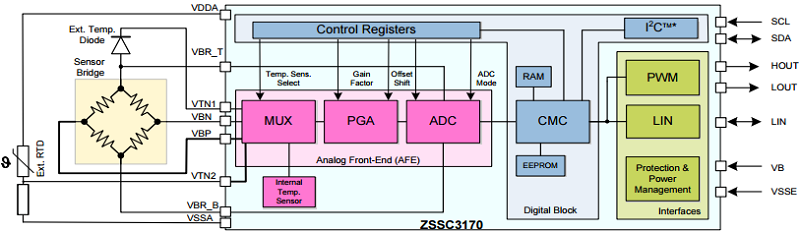

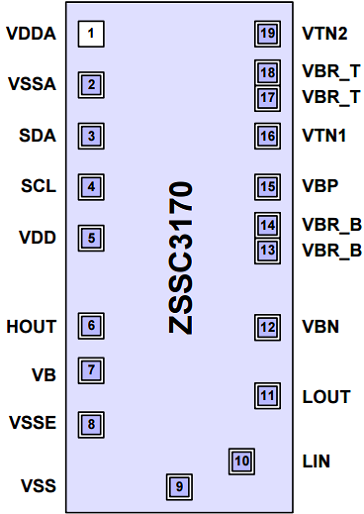

ZSSC3170は、ブリッジセンサ信号の高精度増幅とセンサ固有の補正を行うCMOS集積回路です。 最大420のアナログゲインと拡張オフセット補償機能を特徴とするZSSC3170は、ほぼすべての抵抗ブリッジセンサタイプに調整可能です。 オフセット、感度、温度ドリフト、非直線性のデジタル補償は、16ビットRISCマイコンを介して実現されます。 コンディショニング係数は、車載用として認証されたEEPROMに格納されています。 測定値は、デジタルLINまたはPWMインタフェースのいずれかから提供されます。 各インタフェースは、センサ出力を用いたエンドオブラインキャリブレーションに対応可能です。 校正装置とZSSC3170をデジタルで嵌合するため、ノイズ感度が大幅に低減されます。 迅速かつ容易に評価し、プロトタイプの校正をサポートするために、IDTは、評価用ハードウェア、SSOP20サンプル、およびソフトウェアを含むZSSC3170 SSC評価キットを提供します。
特長
- LIN規格1.3 / 2.0 / 2.1準拠
- LINパブリッシャーのフレーム内容を設定可能
- 最大430Hzのデータ変換レートにより、LINチャネルの最大容量である20kbit/sをフルに活用
- PWMハイサイド/ローサイドスイッチ、LIN通信によるエンドオブラインキャリブレーションに対応
- オフセット、ゲイン、2次までの温度効果、3次までの非直線性をデジタル補償
- 温度センサのオフセット、ゲイン、非直線性を2次まで補償
- 内部または外部温度リファレンス
- ダイオードまたはRTDによる媒体温度センシング
- LINピンのロードダンプ保護（±40Vまで）
- 動作温度範囲：-40℃～125°C
- 拡張動作温度範囲： ≤150°C
- 精度：±0.25% FSO @ -20°C～85°C、±0.50% FSO @ -40°C～125°C、±1.00% FSO @ -40°C～150°C
- オプションでデータを使用可能な3つのEEPROMワード
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ボード＆キット
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
Pkg. Type |
Lead Count (#) |
Temp. Range |
Carrier Type |
Moisture Sensitivity Level (MSL) |
Price (USD) | 1ku |
ご購入 / サンプル |
|
|---|---|---|---|---|---|---|---|
| 型名 | |||||||
| WAFER | 0 | -40 to 125°C | Wafer | 1 | サンプルを入手, | ||
| WAFER | 0 | -40 to 125°C | Wafer | 1 | |||
| SSOP | 20 | -40 to 125°C | Reel | 1 | サンプルを入手, | ||
| SSOP | 20 | -40 to 125°C | Tube | 1 | 4.431 | サンプルを入手, | |
| SSOP | 20 | -40 to 150°C | Reel | 1 | サンプルを入手, | ||
| WAFER | 0 | -40 to 150°C | Wafer | 1 | |||
| WAFER | 0 | -40 to 150°C | Wafer | 1 | |||
| SSOP | 20 | -40 to 150°C | Tube | 1 | 5.499 | サンプルを入手, | |
| WAFER | 0 | -40 to 150°C | Wafer | 1 | |||
| WAFER | 0 | -40 to 150°C | Wafer | 1 | |||
| SSOP | 20 | -40 to 150°C | Reel | 1 | サンプルを入手, | ||
| SSOP | 20 | -40 to 150°C | Tube | 1 | 5.499 | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
IDT Sensor Signal Conditioner (SSC) Evaluation Kit Overview
A brief introduction and overview of IDT's (acquire by Renesas) sensor signal conditioner evaluation kits. Evaluation kits generally consist of three parts: a communication interface board, a device board, and a sensor simulator board - all connected together. A sophisticated software GUI accompanies the kit, enabling an engineer to learn how to use the part rapidly, do quick prototyping, and practice calibrations.
Presented by David Grice, applications engineer at IDT. For more information about IDT's sensor signal conditioner products, visit the Sensor Signal Conditioner page.
