Applilet EZ PL for RL78

info詳細情報

評価ボードのご紹介

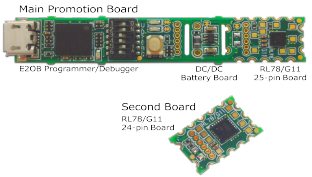

RL78/G11 プロモーションボード（RPB）

オンボードのデバッガ/プログラマ(E2エミュレータLite)で、すぐに試作/開発を始められます。電源ボード(入力電圧=0.7Vから3.3Vを生成)を使えば、単3電池1つでもマイコンボードを動かせます。

型名：YRPBRL78G11

画像

スティック型ボード（秋月電子通商製）

RL78/G11スティック型評価ボードは、RL78/G11マイコンと電源回路（昇圧型DCDCコンバータ）、オンボード・デバッガ(E2OB)がひとつになったマイコンボードです。オンボード・デバッガは、RL78マイコンに対応したE2エミュレータLiteの機能を持ち、G11マイコンへの書き込みやデバッグ，USB-UART変換によるシリアル通信が可能です。

型名：AE-RL78G11-STICK

画像

CPUボード

E1接続のコネクタあり、全ピン観測可能 マイコンの機能確認に最適

詳細はこちらをご覧ください。

• QB-R5F10Y16-TB(10 ピン版)
• RTE510Y470TGB00000R(16 ピン版)

画像

ピッチ変換ボード（北斗電子製）

SOPパッケージ端子を 2.54mmピッチに変換、ブレッド・ボードでの回路検討に お使い頂けます。

詳細は北斗電子様のページをご確認ください。

画像

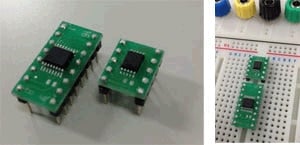

ピッチ変換ボード（秋月電子通商製）

2.54mmピッチのDIP300mil幅サイズの基板に変換実装。ブレッドボードに接続して利用可能です。

• AE-R5F10Y47ASP（16ピン版）
• AE-R5F10Y16ASP（10ピン版）

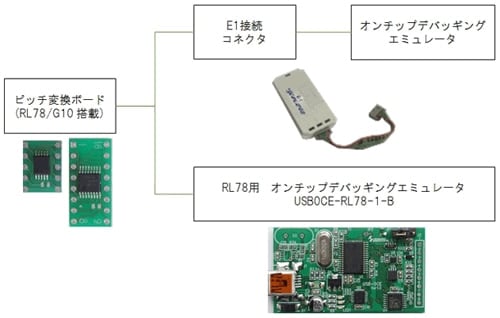

ピッチ変換ボードとオンチップデバッギングエミュレータとの接続例

画像

ソフトウェア・ダウンロード （Applilet EZ PL for RL78）

本ページは，簡易ビジュアル・プログラミング・ソフト「Applilet EZ PL for RL78」のダウンロードページです。
本ページ以降に掲載されているツールおよび資料を，閲覧またはダウンロードすることにより，お客様には下記の「使用許諾条件」に同意いただいたものとさせて頂きます。
閲覧およびダウンロードの前に「使用許諾条件」を必ずご一読ください。

使用許諾条件

• 本ツールの使用に関連し発生した第三者の特許権，著作権その他の知的財産権の侵害等に関し，一切その責を負いません。当社は，掲載内容に基づき当社または第三者の特許権，著作権その他の知的財産権を何ら許諾するものではありません。
• 本ツールおよび本資料に関連する情報は，半導体製品の動作例，応用例を説明するものです。お客様の機器の設計において，回路，ソフトウエアおよびこれらに関する情報を使用する場合には，お客様の責任において行ってください。これらの使用に起因しお客様または第三者に生じた損害に関し，当社は，一切その責を負いません。
• 文書による当社の承諾なしに本ツールおよび本資料の一部または全部の転載複製を禁じます。当社は，本ツールおよび本資料の誤りに関し，一切その責を負いません。
• 本ツールを日本国外へ輸出または移転することを禁止します。
• 本ツールは評価版です。本ツールに関するテクニカルサポートは受け付けておりません。
  評価ボードに関しましては，ボード販売会社様にお問い合わせください。

＊上記，内容に合意の上で，ご使用ください。
