概要

オープンソースFATファイルシステム M3S-TFAT-Tiny（以下TFAT）は、省メモリタイプのFATファイルシステムソフトウェアです。単機能だった生活機器やコンパクトな産業機器などに、できるだけコストを拡大せずに、より便利な機能を搭載したいというニーズにお応えし、応用がきく最低限の機能を低コストで提供します。
TFATを使うと、対応マイコンを搭載したあらゆる機器で、計測データや履歴データなどの蓄積、メモリカード経由での内蔵プログラム書き換えなどが実現できます。FATファイルシステムであるため、PCとのデータのやりとりが可能で、PC側のアプリケーションによるデータの分析や管理も簡単にできます。

製品構成

  • ファイルシステムソフトウェア（バイナリ形式のライブラリ）
  • ルネサス製統合開発環境に対応したサンプルプログラム
  • ライブラリ関数の説明書他ドキュメント一式
fs-tfat-block-for-rl78-ja

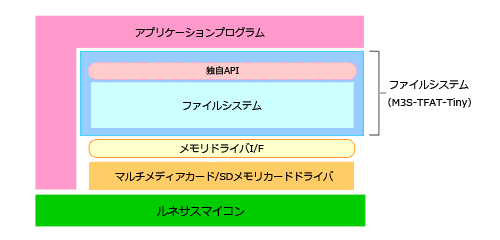

モジュール構成
​​​
  • 組み込みシステム向けのコンパクト設計。マイコンの内蔵メモリで実現可能（ROM 約12.7KB RAM 4byte スタックサイズ約 200 byte）
  • OS不要
  • Renesas Starter Kit付属のCPUボードでマルチメディアカードへのファイル読み書きを行うサンプルソフトウェア同梱
  • SDカードやUSBメモリへのファイル読み書きも可能
  • [詳細]
対応MCU ソフトウェア名 バージョン/リリース日 提供方法
RL78 M3S-TFAT-Tiny for the RL78 Family 最新Ver:V.2.01 Release00
リリース:2015/03/11		 FATファイルシステム本体：[document:1016006]
サンプルプログラム：RL78/G14 CPUボードを用いた音声再生/録音デモ Rev.1.02 - Sample Code (ZIP | English, 日本語)

バージョンアップ内容（ツールニュース参照）
動作環境
入手方法
関連アプリケーションノート

ドキュメント
分類 タイトル 日時
アプリケーションノート
RL78ファミリ SPIモードマルチメディアカードドライバ： 導入ガイド Rev.2.01
PDF 656 KB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ オープンソースFATファイルシステム M3S-TFAT-Tiny: 導入ガイド Rev.2.01
PDF 1.23 MB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ オープンソースFATファイルシステム M3S-TFAT-TinyへのSPIモードマルチメディアカードドライバの組み込み例 Rev.2.01
PDF 509 KB 英語
関連ファイル：
アプリケーションノート
RL78/G14 CPUボードを用いた音声再生/録音デモ Rev.1.02
PDF 719 KB 英語
関連ファイル：
ツールニュース－お知らせ
サンプルコード RXファミリおよびRL78ファミリ用 M3S-TFAT-TinyへのSPIモードマルチメディアカード(MMC)/SDメモリカードドライバ組み込み例 リリースのお知らせ
PDF 772 KB
ツールニュース－リリース
RL78ファミリ用M3S-TFAT-Tiny (FATファイルシステムライブラリ)V.1.00 Release 00 リリースのお知らせ
PDF 548 KB 英語
6件

設計・開発

詳細情報

機能

関数名 機能概要
f_mount ボリュームのマウント
f_open ファイルのオープン
f_close ファイルのクローズ
f_read ファイルからのデータ読み出し
f_write ファイルへのデータ書き込み
f_lseek ファイルポインタの移動
f_truncate ファイルの切り出し
f_sync キャッシュデータのフラッシュ
f_opendir ディレクトリのオープン
f_readdir ディレクトリの読み出し
f_getfree 空き領域情報の取得
f_stat ファイル情報の取得
f_mkdir ディレクトリの作成
f_unlink ファイル/ディレクトリの削除
f_chmod ファイル/ディレクトリの属性の変更
f_utime ファイル/ディレクトリの時刻情報の変更
f_rename ファイル/ディレクトリの名前変更、移動
disk_initialize ドライブの初期化*
disk_read ドライブからのデータ読み出し*
disk_write ドライブへのデータ書き込み*
disk_ioctl ドライブのI/O制御*
disk_status ドライブ状態の取得*
get_fattime 日付、時刻の取得

*お使いいただくハードウェアに合わせてお客様側で作成いただく必要があります。本ライブラリは特定のハードウェアを前提としていないため、これらの関数（ドライバ）を含んでおりません。

動作環境

対応MCU RL78ファミリ
統合開発環境 CS+ for CC V3.01.00
CS+ for CA,CX V3.01.00
IAR Systems社製 IAR Embedded Workbench for RL78（V.2.10.1）
対応コンパイラ RL78コンパイラ CA78K0R  V1.70以降
RL78コンパイラ CC-RL  V1.01以降
IAR Embedded Workbench for Renesas RL78 V.2.10.1以降
占有ROMサイズ 約12.7Kバイト
占有RAMサイズ 約0.2Kバイト ※スタック領域を含む

用途

  • 各種機器でのデータ保存やデータロギング
    • 産業機器で回転数、温度等のデータを保存
    • 遠隔機器の故障診断のために操作や設定変更の履歴を保存
  • 健康機器等の個人が使用する機器での個人情報の保存
    • 健康機器での心拍数や血圧データの保存
    • トレーニング機器での運動量データの保存
  • 各種機器のプログラムやデータ更新
    • メモリカードに入れたプログラムやデータを使った、機器の設置場所でフラッシュを書き換え

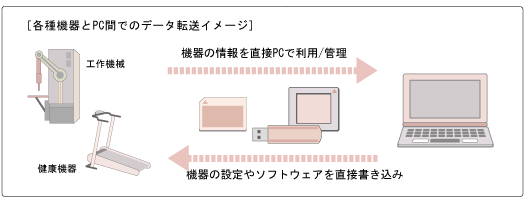

  • 保存データのPCでの直接利用／変更／管理
tiny-soft-app-04-ja
