ファームウェアアップデートモジュール

セキュリティ / 暗号

ご購入

概要

本モジュールを使用することで、ファームウェアアップデート機能とセキュアブート機能をお客様のシステムに容易に組み込むことができます。

製品構成

  • ファームウェアアップデートモジュール
  • デモプロジェクト（各製品ボードに対応したサンプルアプリケーション：ブートローダ、アップデートアプリ）
  • Renesas Image Generator（初期・更新イメージの生成ツール）

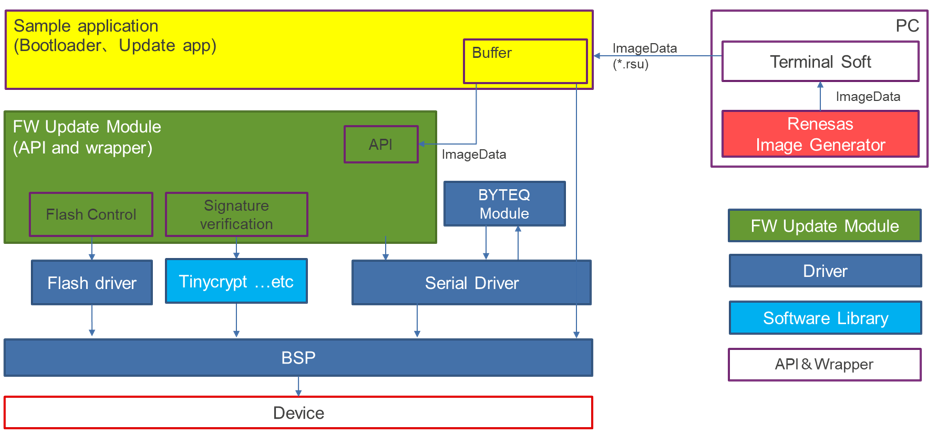

Firmware Update module Structure
Firmware Update module Structure
  • RX/RL78ファミリを使用しファームウェアアップデート機能を容易に組み込み可能（RXファミリに関してはFITモジュールとして提供）
  • ファームウェア起動時に正当性を検証するセキュアブート機能を搭載
  • 半面更新方式/全面更新方式/デュアルバンク方式等の多様なアップデート方式を選択可能
  • 対応デバイスのボード向けに、直ぐに動作確認可能なデモプロジェクトを提供
  • アップデートデータの取得に関しては、ユーザアプリ側で実装する仕組みに成っており、様々な構成のアップデート環境を構築可能
  • ファームウェアアップデートに使用する初期・更新イメージを生成するツールを提供（Renesas Image Generator）
対応MCU製品名バージョン/リリース日提供方法
RL78/G22
RL78/G23
RL78/G24		RL78/G22,RL78/G23,RL78/G24
ファームウェア アップデート モジュール		Latest Ver.: V.2.02 Release 00
Released: Dec. 13, 2024		Download: RL78/G22,RL78/G23,RL78/G24 ファームウェア アップデート モジュール Rev.2.02 - サンプルコード (ZIP | English, 日本語)
RXファミリRXファミリ
ファームウェアアップデート モジュール
Firmware Integration Technology		Latest Ver.: V.2.04 Release 00
Released: Oct. 15, 2024		Download: RX Family Firmware Update module Using Firmware Integration Technology Application Notes Rev.2.04 - Sample Code (ZIP)

ドキュメント

分類 タイトル 日時
アプリケーションノート
RL78/G22,RL78/G23,RL78/G24 ファームウェア アップデート モジュール Rev.2.02
PDF 4.01 MB English
関連ファイル：
アプリケーションノート
RXファミリ ファームウェアアップデート モジュール Firmware Integration Technology アプリケーションノート Rev.2.04
PDF 11.46 MB English
関連ファイル：
2件

設計・開発

詳細情報

機能

本モジュールを使用することで、ファームウェアアップデート機能をお客様のシステムに容易に組み込むことができます。
（ファームウェアアップデートとは、機器自身が機器の制御を行うファームウェアを新しいファームウェア（更新イメージ）に書き換えることです。ファームウェアアップデートは不具合の修正や新機能の追加、性能向上などのために行われます）

本モジュールには以下の機能が有ります。

  • 通信インタフェース等を介して取得した更新イメージをMCUに取り込む機能
  • 更新イメージを内蔵フラッシュに書き込む機能（セルフプログラミング機能）
  • 更新イメージを有効化する機能
  • イメージの正当性を検証しブートする機能（セキュアブート機能）
  • 更新方式として以下の方式を提供
    • 半面更新方式
    • 全面更新方式（バッファ無し）
    • 全面更新方式（バッファは外部フラッシュ）（RL78ファミリのみ）
    • デュアルバンク方式（デュアルバンク機能搭載製品のみ）
  • ファームウェアアップデート時に使用する初期・更新イメージを生成するツール（Renesas Image Generator）を提供

更新方式

  • 半面更新方式

    半面更新方式

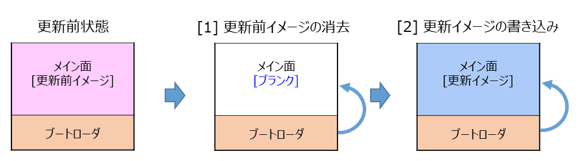

  • 全面更新方式（バッファ無し）

    全面更新方式（バッファ無し）

  • 全面更新方式（バッファ面は外部フラッシュ）（RL78ファミリのみ）

    全面更新方式（バッファ面は外部フラッシュ）（RL78ファミリのみ）

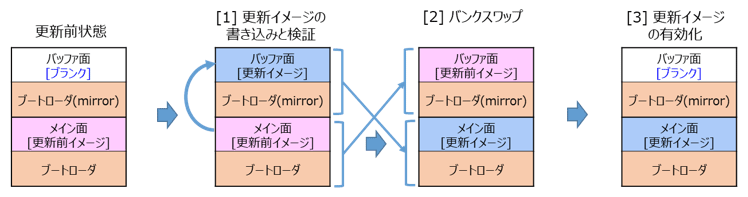

  • デュアルバンク方式（RXファミリのデュアルバンク機能搭載製品のみ）

    デュアルバンク方式（RXファミリのデュアルバンク機能搭載製品のみ）

Renesas Image Generator

  • Renesas Image Generatorはファームウェアアップデートモジュールで使用するファームウェアイメージを生成するユーティリティツールです。初期イメージと更新イメージを生成可能。
    • 初期イメージ：ブートローダとアプリケーションプログラムで構成され、システムの初期段階にフラッシュライタ等で書き込むイメージファイル（motファイル）
    • 更新イメージ：ファームウェアアップデート対象のイメージファイル(拡張子rsu)



  • 初期イメージ生成（リニアモード）

    初期イメージ生成（リニアモード）

  • 初期イメージ生成（デュアルバンクモード）

    初期イメージ生成（デュアルバンクモード）

  • 更新イメージ生成

    更新イメージ生成
