概要
説明

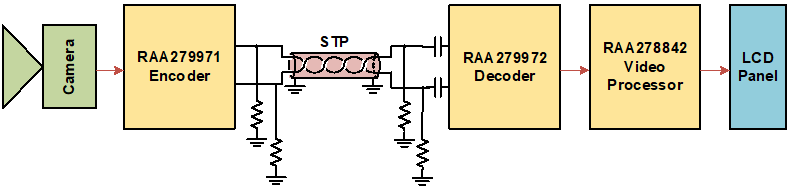

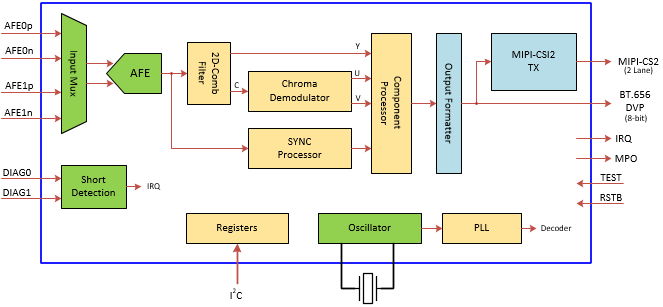

RAA279972は車載アプリケーション用に設計されたハイディフィニションアナログビデオデコーダです。 このデコーダはシングルエンド、差動、疑似差動アナログコンポジット高精細AHLビデオ入力に対応します。 高品質の10ビット ビデオADCは信号をデジタルに変換し、独自のAHL適応型コムフィルタは輝度信号と色信号を分離し、2レーンMIPI-CSI2インターフェース、デジタルビデオポート（DVP）またはBT.656パラレルインターフェースを介してYUV422デジタルビデオ信号を出力します。 RAA279972はバッテリ短絡とグランド短絡の検知、および画像拡張機能を搭載しており、要求の厳しい高解像度の車載カメラアプリケーションに最適なソリューションです。 RAA279971 エンコーダとペアリングすると、アナログビデオリンクが一対のペア線で構成できます。
特長
- AHLビデオデコーダ
- ソフトウェア選択式のアナログ入力制御により、シングルエンドと差動の組み合わせが可能
- プログラム可能なアナログ式アンチエイリアスフィルタを内蔵
- サンプリング周波数が最大150MHzの10ビット ADCとアナログクランプ回路を内蔵
- フルプログラム可能なスタティックゲインまたは自動ゲイン制御
- Yチャネル向けのプログラム可能な白ピーク制御
- 4-H適応型コムフィルタY/C分離
- 正確なカラーデコードのためのデジタル サブキャリアPLL
- 同期処理とピクセルサンプリングのためのデジタル水平PLL
- 自動色彩コントロールとカラーキラー
- プログラム可能な出力トリミング
- ビデオ処理
- プログラム可能な色合い、明るさ、彩度、コントラスト、鮮明度
- ピーキングとCTI を使った画像強調
- ブラック/ホワイトストレッチ
- MIPI 出力
- MIPI 1.1 準拠の単一方向出力フォーマット
- YUV 422出力フォーマット
- 最大1.0Gbpsまで
- 1～2レーン
- 疑似BT.656出力
- 組み込み同期を使用した8ビット パラレル出力
- 別々のHREFとVREF
- MIPI を使用した同時出力
- その他
- パワーセーブモードとパワーダウンモード
- バッテリ短絡の検出テスト
- グランド短絡の検出テスト
- 2線式ホスト側シリアルバスインターフェース
- 単一の27MHzクロック入力
- 1.8V ~ 3.3V I/O動作
- 1.8V/3.3V電源
- 48 Ld QFN
- AEC-Q100 対象
製品比較
アプリケーション
- 駐車支援システム
- 車載用カメラ表示システム
