R-Car V4Hシステム評価ボードセット / White Hawk
White Hawkは、R-Car V4Hを使用したシステムの評価や、OS、デバイスドライバ、アプリケーションの開発に使用できるR-Car V4H専用評価ボードセットです。White Hawkボードセットを使用することで、R-Car V4Hのシステム性能評価など、開発者が必要とする作業を効率的に行うことができ...
主要ドキュメント:
概要
説明

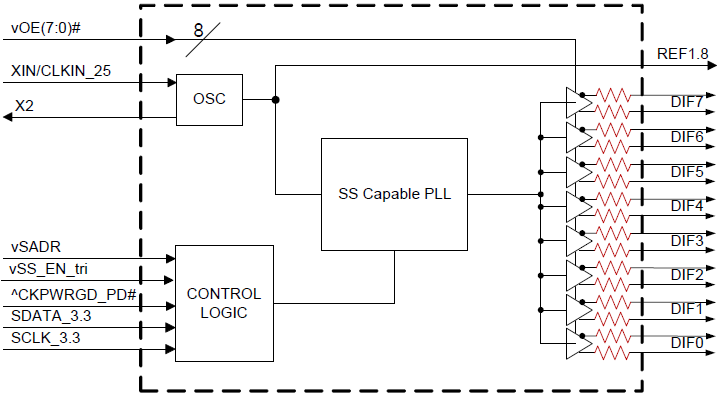

9FGV0841は、PCIe Gen1–4アプリケーション用の8出力の超低消費電力クロックジェネレータで、Zo=100Ωの出力終端を内蔵しています。 クロック管理用に8つの出力イネーブルを備え、スペクトラム拡散オフに加えて2種類のスペクトラム拡散レベルをサポートします。
評価ボードや材料に関する情報は、お近くの販売代理店にお問い合わせください。
特長
- PCIe Gen1-4準拠
- 終端抵抗の内蔵により100Ωの差動Zoを実現：部品点数と基板面積を削減
- 1.8V動作：消費電力の低減
- オプションで1.05V～1.8Vの任意の電圧から出力可能：最大限の省電力を実現
- OE#端子：DIFパワーマネージメント対応
- LP-HCSL差動クロック出力：消費電力と基板面積の削減
- 各出力のスルーレートをプログラマブルに設定可能：様々な線路長に対応したチューニングが可能
- プログラマブル出力振幅：様々なアプリケーション環境に対応したチューニングが可能
- PLLがロックされるまでDIF出力をブロック：クリーンなシステムスタートアップ
- DIF出力のスプレッドは0%、-0.25%、-0.5%から選択可能：EMIの低減
- 外付け25MHz水晶振動子、0ppmの合成誤差でタイトなppmをサポート
- ストラップピンによる構成が可能：デバイス制御のためのSMBusインタフェースは不要
- 3.3VトレラントSMBusインタフェースは、レガシーコントローラに対応
- 6×6 mmの48ピンVFQFPNで、基板面積を最小限に抑えた省スペース設計
- 選択可能なSMBusアドレス：複数のデバイスでSMBusセグメントを簡単に共有
- AEC-Q100準拠、グレード2（-40℃～+105℃）バージョンで提供（ウェッタブルフランクパッケージ）
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ボード＆キット
フルグラフィックスクラスター＆コックピット ソリューション R-Car E3 Development Board / Ebisu
R-Car E3とクロックジェネレータのコンビネーションにより、大型パネルのフルグラフィックス クラスター ソリューションや、多様なインターフェース規格を兼ね備えたエントリーモデル向け統合コクピット ソリューションに最適な性能、機能を実現します。開発ボードを使用すると、R-Car E3 SoCの評価が容易になり...
ハイエンドコックピット＆インフォテインメント ソリューション R-Car H3, M3 開発ボード / Salvator-XS
R-Car SoCを含むR-Car SiP (System-in-Package)とクロックジェネレータの組み合わせにより、多様なディスプレイ出力や高画質出力に対応したコックピット＆インフォテインメントを実現します。
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
