RC210

概要

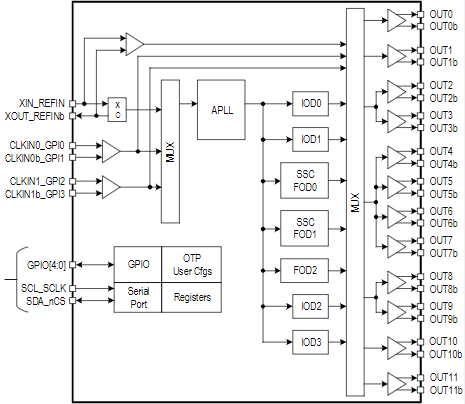

RC21xxxA（RC21012A、RC21008A）は、ルネサスのVersaClock^® 7プログラマブルクロックジェネレータファミリの製品です。ハイパフォーマンス・コンピューティング、データ通信、産業機器向けアプリケーションを対象としており、ジッタ性能150fs RMS（標準値）の基準クロックを複数必要とするPHY、スイッチ、ASIC、FPGAに隣接して配置するように設計されています。

最大27個の設定をオンチップOTP（ワンタイムプログラマブル）メモリまたは外部I²C EEPROMに保存可能です。複数のクロックソースからの冗長入力に対応し、リファレンスクロックのバックアップ用途として利用可能です。

フレキシブルな電源電圧 1.8V/2.5V/3.3V
位相ジッタ (12kHz - 20MHz): 150fs rms
5/8/12出力、水晶振動子内蔵オプション有
LVDS/LP-HCSL出力 (1kHz – 650MHz)
LVCMOS出力 (1kHz – 200MHz)
プログラム可能なハードウェア構成セレクト端子
PCIe Gen 5/6に対応
省スペースパッケージ 4mm × 4mm、5mm × 5mm、6mm × 6mm
水晶振動子内蔵オプションで省スペースとBOM最適化を実現

ハイパフォーマンス・コンピューティング
データセンタ　アクセラレータ
スイッチ／ルータ
同期イーサネット
産業用機器

ドキュメント

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

Renesas IC Toolbox (RICBox) Renesas IC Toolbox（RICBox）ソフトウェアプラットフォームは、ソフトウェアを実行するコンピュータに接続することで、評価キット上のルネサスデバイスをお客様が設定することを可能にします。ダウンロード RICBox GUI Software Manual for VersaClock 7	Software Package	ルネサス
1件

ソフトウェアダウンロード


分類	タイトル	日時
PCB設計ファイル	RC21008A/RC31008A DSN Symbol File ZIP 18 KB	2022年8月5日
PCB設計ファイル	RC21012A/RC31012A DSN Symbol File ZIP 657 KB	2022年8月5日
2件

VersaClock 7 プログラマブルクロック用評価キット

RC21008A評価ボード（EVB）は、PCIe Gen 1-6準拠のシンセサイザモードまたはジッタ減衰モードでRC21008Aを評価するユーザをサポートするために設計されています。 EVBをRenesas Integrated Circuit...

主要ドキュメント:

RC210xxA/RC310xxA Evaluation Board Manual

Lab on the Cloud を利用可能

PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。

ラボをクラウド上で起動

VersaClock 7 プログラマブルクロック用評価キット

RC21012A評価ボード（EVB）は、PCIe Gen 1-6準拠のシンセサイザモードまたはジッタ減衰モードでRC21012Aを評価するユーザをサポートするために設計されています。 EVBをRenesas Integrated Circuit...

主要ドキュメント:

RC210xxA/RC310xxA Evaluation Board Manual

VersaClock 7 プログラマブルクロック用プログラミングボード

VersaClock^® 7プログラマボードは、RC21008、RC31008ブランクデバイスのプログラミングを容易にするために作られたものです。オンボードのUSBインタフェースにより、RICBox™ GUIを使用してソケット内のブランクデバイスと通信し、設定やプログラミングを行うことが可能です。

主要ドキュメント:

RC21008A/RC31008A Programmer Board Manual

VersaClock 7 プログラマブルクロック用プログラミングボード

VersaClock^® 7プログラマボードは、RC21012、RC31012ブランクデバイスのプログラミングを容易にするために作られたものです。オンボードのUSBインタフェースにより、RICBox™ GUIを使用してソケット内のブランクデバイスと通信し、設定やプログラミングを行うことが可能です。

主要ドキュメント:

RC21012A/RC31012A Programmer Board Manual

ルネサスタイミング製品デモキット

RCTIMING-DEMOは、ルネサス製品のコンビネーションキットです。このキットでは、ルネサスのRL78 MCU、 DA14531MOD Bluetooth^® Low Energy(LE)モジュール、 LDO、RTC(1338-31DVG)、およびプログラマブルクロックジェネレータVersaClock 7(

主要ドキュメント:

VersaClock 7 Setup Process for RCTIMING-DEMO Timing Solution

Vehicle Computer Generation 4

The VC4 is based on a complete Renesas chipset. The centerpiece is the R-Car S4 with 8x Cortex®A55 cores, 1x Cortex® R52 core 2x RH850 G4MH delivering up to 27K DMIPS...

主要ドキュメント:

VC4 Quick Start Guide

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。

Processing table

	Diff. Outputs	Inputs (#)	Input Type	Diff. Inputs	Outputs (#)	Package Area (mm²)	Pkg. Dimensions (mm)	Pkg. Type	Lead Count (#)	Temp. Range	Carrier Type	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	ご購入 / サンプル
(20) アクティブ (10) Obsolete / NRND / LTB	最大値 Number of differential signal outputs. 最小値 Number of differential signal outputs.	最大値 Number of inputs. 最小値 Number of inputs.	Crystal LP-HCSL LVCMOS LVDS	最大値 Number of differential signal inputs. 最小値 Number of differential signal inputs.	最大値 Number of outputs. 最小値 Number of outputs.	最大値 Length x width of package. 最小値 Length x width of package.	4.0 x 4.0 x 1.0 5.0 x 5.0 x 0.9 5.0 x 5.0 x 1.7 6.0 x 6.0 x 0.9	LGA VFQFPN	最大値最小値	-40 to +85°C	Reel Tray	3	最大値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。最小値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。	サンプルを入手購入/見積
型名			Logical Operator				Logical Operator	Logical Operator		Logical Operator	Logical Operator	Logical Operator		Logical Operator
RC21008B000GND#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	8	2	LP-HCSL, LVCMOS, LVDS	2	16	25	5.0 x 5.0 x 0.9	VFQFPN	40	-40 to +85°C	Tray	3	5.094	サンプルを入手, 購入/見積
RC21008B001GND#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	8	2	LP-HCSL, LVCMOS, LVDS	2	16	25	5.0 x 5.0 x 0.9	VFQFPN	40	-40 to +85°C	Tray	3	5.094	サンプルを入手, 購入/見積
RC21008BQ00GL2#BD0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	8	2	LP-HCSL, LVCMOS, LVDS	2	16	25	5.0 x 5.0 x 1.7	LGA	40	-40 to +85°C	Tray	3		サンプルを入手, 購入/見積
RC21008BQ01GL2#BD0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	8	2	LP-HCSL, LVCMOS, LVDS	2	16		5.0 x 5.0 x 1.7	LGA	40	-40 to +85°C	Tray	3		サンプルを入手, 購入/見積
RC21012B000GNA#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	12	2	LP-HCSL, LVCMOS, LVDS	2	24	36	6.0 x 6.0 x 0.9	VFQFPN	48	-40 to +85°C	Tray	3	5.779	サンプルを入手, 購入/見積
RC21012B001GNA#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	12	2	LP-HCSL, LVCMOS, LVDS	2	24	36	6.0 x 6.0 x 0.9	VFQFPN	48	-40 to +85°C	Tray	3	5.779	サンプルを入手, 購入/見積
RC21012BQ00GL3#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	12	2	LP-HCSL, LVCMOS, LVDS	2	24		6.0 x 6.0 x 0.9	LGA	48	-40 to +85°C	Tray	3		サンプルを入手, 購入/見積
RC21012BQ00GL3#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	12	2	LP-HCSL, LVCMOS, LVDS	2	24		6.0 x 6.0 x 0.9	LGA	48	-40 to +85°C	Reel	3		購入/見積
RC21008B000GND#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	8	2	LP-HCSL, LVCMOS, LVDS	2	16	25	5.0 x 5.0 x 0.9	VFQFPN	40	-40 to +85°C	Reel	3		購入/見積
RC21008B001GND#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	8	2	LP-HCSL, LVCMOS, LVDS	2	16	25	5.0 x 5.0 x 0.9	VFQFPN	40	-40 to +85°C	Reel	3		購入/見積
RC21008BQ00GL2#KD0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	8	2	LP-HCSL, LVCMOS, LVDS	2	16	25	5.0 x 5.0 x 1.7	LGA	40	-40 to +85°C	Reel	3		購入/見積
RC21008BQ01GL2#KD0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	8	2	LP-HCSL, LVCMOS, LVDS	2	16		5.0 x 5.0 x 1.7	LGA	40	-40 to +85°C	Reel	3		購入/見積
RC21012B000GNA#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	12	2	LP-HCSL, LVCMOS, LVDS	2	24	36	6.0 x 6.0 x 0.9	VFQFPN	48	-40 to +85°C	Reel	3		購入/見積
RC21012B001GNA#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	12	2	LP-HCSL, LVCMOS, LVDS	2	24	36	6.0 x 6.0 x 0.9	VFQFPN	48	-40 to +85°C	Reel	3		購入/見積
RC21005BQ00GL2#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	5	2	LP-HCSL, LVCMOS, LVDS	2			4.0 x 4.0 x 1.0	LGA	32	-40 to +85°C	Tray	3		サンプルを入手, 購入/見積
RC21005BQ00GL2#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	5	2	LP-HCSL, LVCMOS, LVDS	2			4.0 x 4.0 x 1.0	LGA	32	-40 to +85°C	Reel	3		購入/見積
RC21005BQ01GL2#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	5	2	LP-HCSL, LVCMOS, LVDS	2			4.0 x 4.0 x 1.0	LGA	32	-40 to +85°C	Tray	3		サンプルを入手, 購入/見積
RC21005BQ01GL2#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	5	2	LP-HCSL, LVCMOS, LVDS	2			4.0 x 4.0 x 1.0	LGA	32	-40 to +85°C	Reel	3		購入/見積
RC21012BQ01GL3#BB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	12	2	LP-HCSL, LVCMOS, LVDS	2	24		6.0 x 6.0 x 0.9	LGA	48	-40 to +85°C	Tray	3		サンプルを入手, 購入/見積
RC21012BQ01GL3#KB0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	12	2	LP-HCSL, LVCMOS, LVDS	2	24		6.0 x 6.0 x 0.9	LGA	48	-40 to +85°C	Reel	3		購入/見積

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product
Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product

ビデオ&トレーニング

VersaClock®7 Evaluation Board Demonstration

Learn more about how to configure the VersaClock®7 evaluation board using the supporting RICBox software. VersaClock®7 devices achieve any frequency-in, any frequency-out for high speed SerDes used in switches routers, accelerator cards, and server applications.
