FemtoClock™ 3 8出力ジッタ減衰器およびマルチ周波数クロックシンセサイザ評価キット
これは、RC32308A FemtoClock™ 3ジッタ減衰器およびクロックジェネレータの評価キットです。 RC32308Aは、デジタルPLL（DPLL）またはデジタル制御発振器（DCO）として構成可能な独立したタイミングチャネルを1つを備えており、それぞれ外部基準入力にロックするか、フリーラン水晶振動子または発振器にロックする...
概要
説明

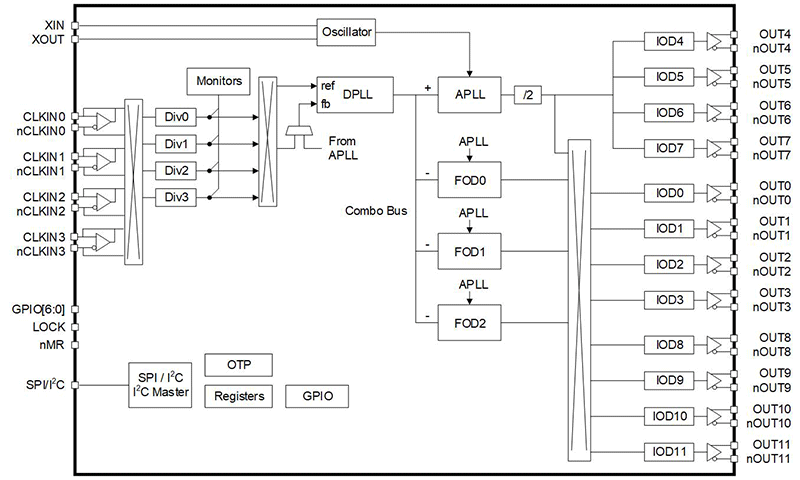

RC323xxA（RC32308AおよびRC32312A）は、ルネサスの高性能FemtoClock™ 3ファミリに属する、ネットワーク同期機能を備えた高性能、小型フォームファクタ、低消費電力のジッタ減衰器です。 ネットワークベースの同期用にSyncEに対応し、CPRI/OBSAI、SONET/SDH、ADC/DACだけでなく、最大112Gのパルス振幅変調（PAM）で動作するSerDesを直接同期できる超低ジッタクロックを出力します。 このため、
特長
- 超低ジッタ性能：ジッタ減衰器モードで、12kHz～20MHzの広い積分範囲において、312.5MHzで70fsという極めて低いジッタ性能により、卓越した精度を達成
- 多彩な電源オプション：VDDD33_SERIALが3.3Vの場合、SCL/SDAピンで3.3Vレベルのインターフェースとの互換性を確保しながら、1.8Vの単一電源でデバイス動作可能
- SyncE対応：SyncEテクノロジとシームレスに統合し、同期機能を強化
- DCOモードのサポート：DCOモードの利点を活用し、柔軟性と効率性を向上
- 設定可能な起動オプション：外付けEEPROMのサポートにより、起動時に設定を簡単にロードし、セットアッププロセスを合理化
- 柔軟な通信インターフェース：シームレスなデバイス統合のために、SPIまたはI2C通信プロトコルから選択可能
- 複数のOTP設定：起動時に最大4つのOTP設定を利用可能
- クロック入力の監視：クロック入力を正確に監視し、信頼性の高い安定した性能を確保
- 位相スロープ限界（ns/s）：DPLL制御によるスムーズな位相調整に対応
- 広いループ帯域幅：ループ帯域幅を0.5Hzから18kHzまで柔軟に調整でき、様々なアプリケーションのニーズに対応
- コンボモード対応：柔軟な周波数対応
製品比較
アプリケーション
- 800Gbps SerDesイーサネットアプリケーション用
- 10/25/40/100/200/400/800GbpsイーサネットPHYまたはスイッチ用ジッタ減衰器
- 同期イーサネット（SyncE）機器
- データセンターのトップオブラック（ToR）とリーフスイッチ
- イーサネットスイッチとルータ
- 医用画像システム
- テストと測定機器
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Renesas IC Toolbox (RICBox) Renesas IC Toolbox（RICBox）ソフトウェアプラットフォームは、ソフトウェアを実行するコンピュータに接続することで、評価キット上のルネサスデバイスをお客様が設定することを可能にします。
|
Software Package | ルネサス |
1件
|
||
ボード＆キット
FemtoClock™ 3 12出力ジッタ減衰器およびマルチ周波数クロックシンセサイザ評価キット
このRC32312A-EVK評価キットは、RC32312A FemtoClock™ 3ジッタ減衰器およびクロックジェネレータの評価に使用します。 RC32312Aは、デジタルPLL（DPLL）またはデジタル制御発振器（DCO）として構成可能な独立したタイミングチャネルを1つ備えており、それぞれ外部基準入力にロックするか...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
Processing table
| 8 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 7.0 x 7.0 x 0.9 | VFQFPN | Tray | 3 | サンプルを入手, | ||
| 8 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 7.0 x 7.0 x 0.9 | VFQFPN | Tray | 3 | 15.07 | サンプルを入手, | |
| 12 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 9.0 x 9.0 x 0.9 | VFQFPN | Tray | 3 | サンプルを入手, | ||
| 12 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 9.0 x 9.0 x 0.9 | VFQFPN | Tray | 3 | 17.42 | サンプルを入手, | |
| 8 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 7.0 x 7.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 8 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 7.0 x 7.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 12 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 9.0 x 9.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 12 | 3 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 9.0 x 9.0 x 0.9 | VFQFPN | Reel | 3 |
