屋外空気質(OAQ)センサ Pmod™ ボード（ルネサス クイックコネクト IoT）
US082-ZMOD4510EVZ ボードは、屋外空気質（OAQ: Outdoor Air Quality）向けの ZMOD4510 ガスセンサモジュールを搭載し、システムの迅速な開発、試作を可能にします。 このボードは搭載センサ用に標準の Pmod™ タイプ 6A（拡張 I2C）接続を提供し、対応するコネクタ付を装着した任意のMCU...
概要
説明
ZMOD4510-EVKは、 O3およびNO2のZMOD4510ガスセンサーの評価を簡素化します。 このセンサーモジュールは、NO2 O3および超低電力(ULP O3)モードの複数のモードでセンサーを操作するためのファームウェアでサポートされています。 選択したモードに応じて、出力は生の信号(抵抗)、EPAに基づく標準化されたAQI定格、絶対オゾン(O3)およびNO2 濃度として表示できます。 センサを起動するには、EVKをUSB経由でWindows PCに接続し、付属の評価ソフトウェアを利用するだけです。

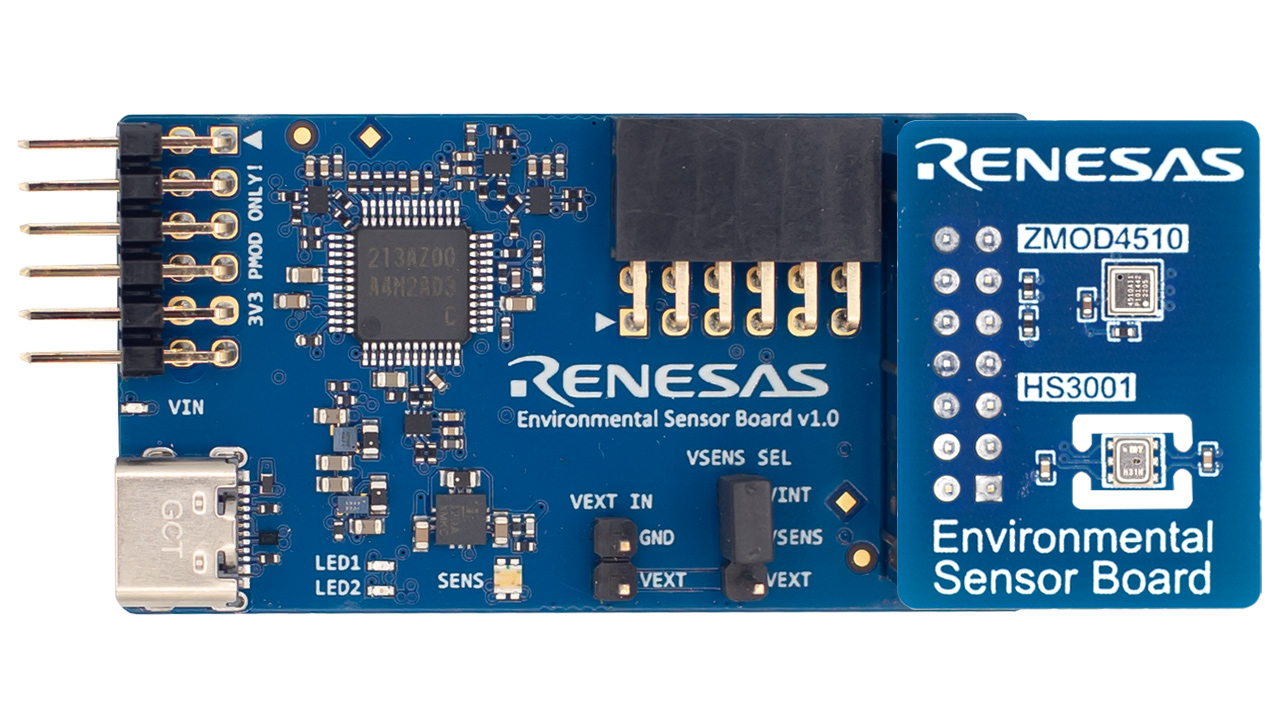

ZMOD4510-EVKは、以下のもので構成されています。

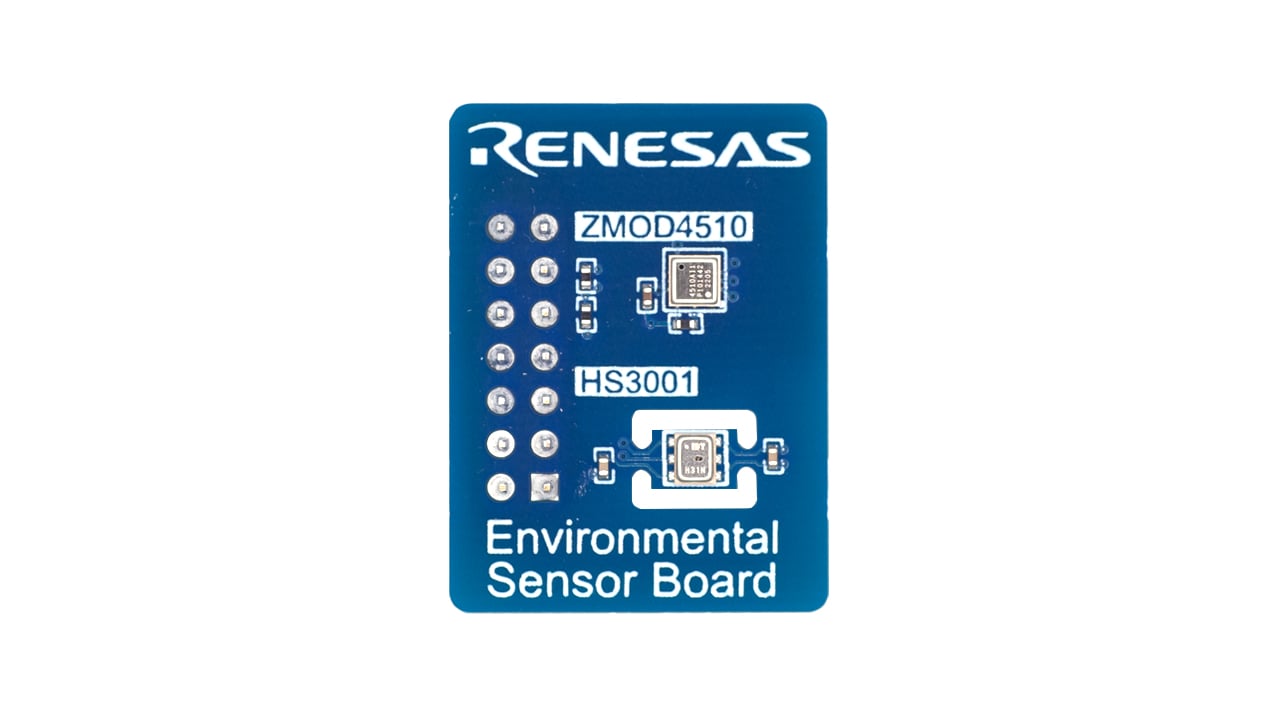

- ZMOD4510およびHS3001 Sensor ドーターボード
- 環境センサ通信(ESCom)ボード
- USBケーブル
- クイック・スタート・ガイド
評価キットソフトウェア(GUI)は、このページの ソフトウェアダウンロード セクションからダウンロードできます。
特長
- ルネサスの環境センサの設定と評価を迅速化
- 超低消費電力やAI技術など、各センサのすべての動作モードをサポート
- アルゴリズムを用いて計算されたセンサ出力が可能で、いくつかの国際的な規格に基づいた値も出力できます
- ルネサスが提供するソフトウェアで動作し、実行可能なグラフィカルユーザーインターフェース(GUI)またはプログラミング例を提供
- さまざまな環境センサドーターボードであるPmod™ボードを簡単に接続し、I2Cインターフェースを介して他のセンサ製品とシームレスに統合できます
- 空気質センシングに関する背景情報と、センサ ファームウェアの使用に関するガイダンスを提供します
- 消費電力と電源電圧の測定に利用できる追加のピン
