概要

ISL315xEファミリは、5V電源のRS-485/RS-422トランシーバで、高出力ドライブと高ESD保護を特長としています。このデバイスは±16. 5kV IEC61000-4- 2 ESDストライクにラッチアップ無しで耐えることができます。54Ω負荷に対して3.1V（標準）という大出力電圧は高いノイズ耐性を提供し、最大8000フィート長のバスセグメント、またはスター型トポロジの8つの120Ω終端の駆動を可能にします。これらのデバイスは125μA以下のバス入力電流により、1/8単位負荷を構成しています。高出力ドライブと低バス入力電流の組み合わせにより、同一バス上に最大512台のトランシーバを接続することができます。バス入力がオープンまたは短絡するとレシーバ出力がハイになるフルフェイルセーフ設計を特長としたレシーバ入力です。ISL315xEファミリは、ドライバがアクティブハイのイネーブル・ピンとレシーバがアクティブローのイネーブル・ピンを備えた半二重および全二重通信のトランシーバを備えています。これらのトランシーバは115kbps、1Mbps、20Mbpsのデータレートに対応しています。その性能は-40℃～+85℃の間で発揮されます。

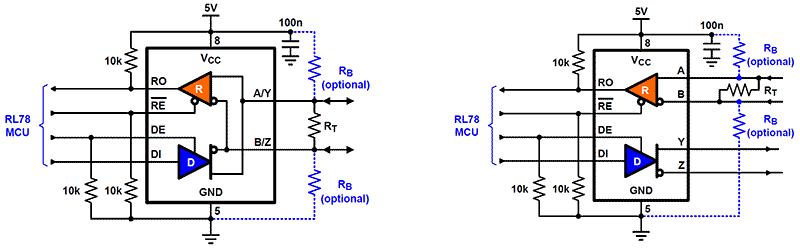

ISL315xE Functional Diagram
ISL315xE Functional Diagram
  • High VOD：3.1V（typ.）（RD = 54Ω）
  • 低バス電流：125μAで1/8単位負荷を構成
  • バス上に最大512個のトランシーバを搭載可能
  • バスI/Oピンの±16.5kV ESD保護機能
  • 高い過渡過電圧耐性±100Vを実現
  • 入力がオープンまたは短絡した場合のフルフェイルセーフ出力
  • ホットプラグ対応 - パワーアップ時とパワーダウン時にドライバおよびレシーバ出力をハイインピーダンスのまま維持
  • 対応するデータレート：115kbps、1Mbps、20Mbps
  • 低消費電流（ドライバ無効）550μA
  • 超低シャットダウン電流：70nA

アプリケーション

  • Utility Meters and Automated Meter Reading Systems
  • High Node Count Systems
  • PROFIBUS® and Field Bus Networks, and Factory Automation
  • Security Camera Networks
  • Building Lighting and Environmental Control Systems
  • Industrial/Process Control Networks

ドキュメント

設計・開発

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Pkg. Type
    Carrier Type
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    ISL3158EIBZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		SOICN Tube 3 1.084 サンプルを入手,
    ISL3158EIBZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		SOICN Reel 3 1.002 サンプルを入手,
    ISL3158EIBZ-T7A
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		SOICN Reel 3 サンプルを入手,
    ISL3158EIUZ
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		MSOP Tube 2 1.097 サンプルを入手,
    ISL3158EIUZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    今すぐ購入する
    		MSOP Reel 2 1.095
