概要

S3A6 MCUグループは、セグメントLCDパネルを駆動する必要のある制御アプリケーションに最適な、CPUコアArm®Cortex®-M4、最速48MHz、256KBのフラッシュメモリ、32KBのSRAMを搭載し、高性能でありながら低消費電力を兼ね備えています。セグメントLCDコントローラ、静電容量式タッチ・センシング・ユニット、USB 2.0フルスピード、14ビットA/Dコンバータ、12ビットD/A コンバータ、温度センサ、安全性とセキュリティ機能を備えています。

Synergy Software Package (SSP)

プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。

SSPをダウンロード

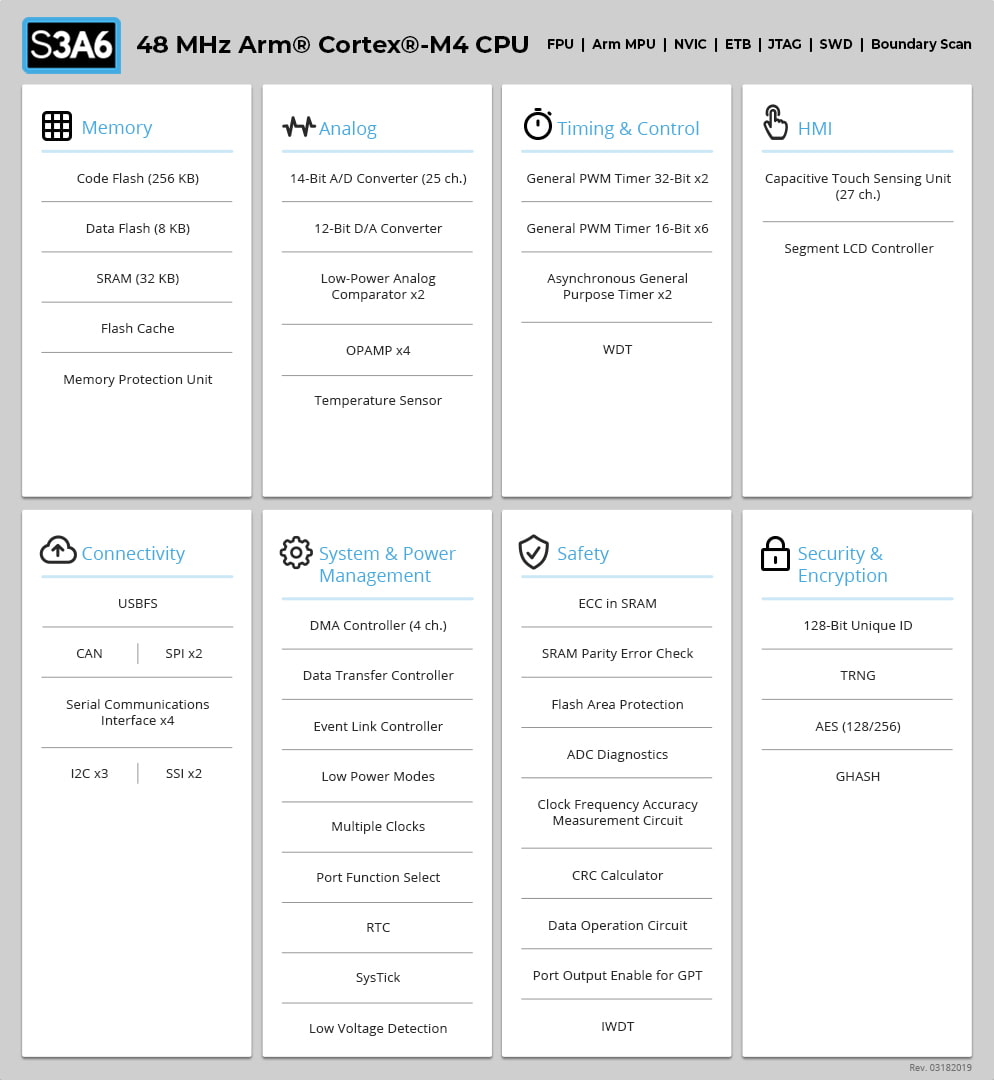

S3A6 Block Diagram
S3A6 Block Diagram
  • 48MHz Arm Cortex-M4 CPU
  • Ideal for control applications that need to drive a segment LCD panel
  • Optimal combination of low power and high performance
  • Segment LCD controller
  • Capacitive Touch Sensing Unit (CTSU)
  • USB 2.0 Full-Speed
  • 14-bit A/D converter, 12-bit D/A converter, temperature sensor
  • Safety and security features

アプリケーション

  • 機器制御

ドキュメント

設計・開発

ソフトウェア／ツール
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00Renesas Synergy QEとSSPを使用した静電容量タッチアプリケーションの開発静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド静電容量センサマイコン 静電容量タッチ導入ガイド
 Solution Toolkit ルネサス
Renesas Synergy™ Software Package (SSP)
プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。
ダウンロード
カスタムボードサポートパッケージ（BSP）の作成（SSP v1.2.0以降対応）（参考資料）
 Software Package ルネサス
Security Key Management Tool
ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。
 Solution Toolkit ルネサス
3件

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
Renesas Synergy™ Target Board TB-S3A6 v1.2 Design Data
ログインしてダウンロード ZIP 30.38 MB
1件
TB-S3A6 Board

TB-S3A6

Evaluation
詳しくはこちら

TB-S3A6ターゲットボード

すべての端子へのアクセス、標準化された拡張ポート、インストール済みデモソフトウェアにより、S3A6 MCUグループの主要な機能を体験できます。

製品型名が変更されています。旧製品型名は各種ドキュメントで引き続き使用されます。新旧の製品型名については、Look-up Tableを参照してください。

Kit...

主要ドキュメント:
Target Board S3A6（TB-S3A6）クイックスタートガイド（参考資料）

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Program Memory (KB)
    Data Flash (KB)
    SRAM
    Lead Count (#)
    Pkg. Type
    PLP
    Operating Voltage Range (V)
    Operating Freq (Max) (MHz)
    DAC
    I/O Ports
    CAN (ch)
    Safety
    Security & Encryption
    Family Name
    DMA
    Ethernet
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FS3A6783A01CFP#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		256 8 32 KB 100 LFQFP 2033 5月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 84 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 3.825 サンプルを入手,
    R7FS3A6783A01CFL#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		256 8 32 KB 48 LFQFP 2033 5月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 36 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 3.968 サンプルを入手,
    R7FS3A6783A01CFM#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		256 8 32 KB 64 LFQFP 2033 5月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 52 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 3.964 サンプルを入手,
    R7FS3A6782A01CLJ#AC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		256 8 32 KB 100 TFLGA 2030 12月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 84 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 3.825 サンプルを入手,
    R7FS3A6783A01CFL#BA0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		256 8 32 KB 48 LFQFP 2037 12月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 36 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 4.15
    R7FS3A6783A01CFM#BA0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		256 8 32 KB 64 LFQFP 2036 3月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 52 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 3.575
    R7FS3A6783A01CFP#BA0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		256 8 32 KB 100 LFQFP 2036 3月 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 84 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 4.277
    R7FS3A6783A01CNB#BA0
    circleアクティブ
    memory
    view_in_ar
    		256 8 32 KB 64 HWQFN N/A 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 52 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3
    R7FS3A6783A01CNE#BA0
    circleアクティブ
    memory
    view_in_ar
    		256 8 32 KB 48 QFN N/A 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 36 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 3.787
    R7FS3A6783A01CNF#BA0
    circleアクティブ
    memory
    view_in_ar
    		256 8 32 KB 40 HWQFN N/A 1.6 - 5.5 48 8-bit x 2-ch, 12-bit x 1-ch 28 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3
