概要

RH850/C1MマイコンはRH850ファミリの「G3M」CPU を搭載しており、240MHzの周波数で動作し、高い処理能力を実現しています。ROM、RAM、DMA、モータコントロールタイマをはじめとする各種タ イマ、CAN を含めた各種シリアルインタフェース、12 ビットA/D コンバータ(ADCC)、レゾルバの出力信号をデジタルの角度データに変換するR/D コンバータ(RDC2)、CPU と並列動作可能なモータ制御ユニット(EMU2) などHEV/EV 用モータ制御に最適な周辺機能を備えています。

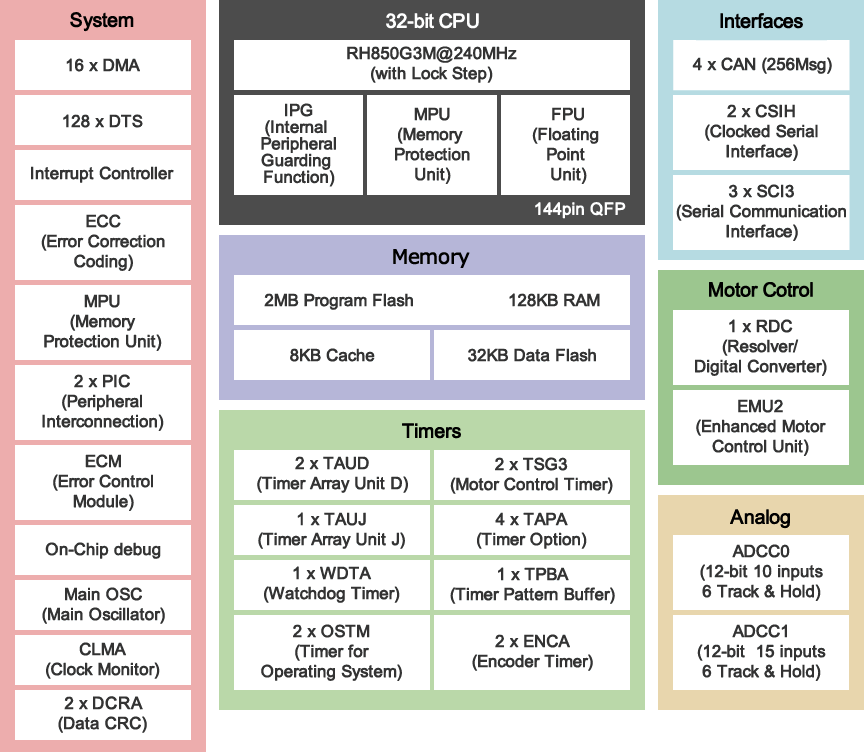

RH850/C1M Block Diagram
RH850/C1M Block Diagram
  • CPU Core:
    • 240MHz コア (ロックステップデュアルコア x1含む)
    • FPU
  • クロック生成:
    • メインクロック: 20 MHz
    • PLL(SSCGモード選択可能): 240 MHz
    • PLL(SSCGモードなし): 80 MHz
    • 低速内蔵オシレータ: 240 kHz
  • データ転送機能: DMAC / DTS
  • タイマ: タイマアレイユニットD(TAUD) 2ユニット
    • タイマアレイユニットJ(TAUJ) 1ユニット
    • モータコントロールタイマ (TSG3) 2ユニット
    • エンコーダタイマ(ENCA) 2ユニット
  • アナログ:逐次比較型A/Dコンバータ 25チャネル, 2ユニット
  • 通信インタフェース:
    • クロック同期シリアルインタフェースH (CSIH) 2チャネル
    • CAN インタフェース(RS-CAN) 4チャネル
    • シリアルコミュニケーションインタフェース (SCI3) 3チャネル
  • モータ制御:
    • モータコントロールタイマ (TSG3) 2ユニット
  • R/D コンバータ(RDC2) 1ユニット
    • エンハンスドモータコントロールユニット(EMU2) 1ユニット
  • 機能安全:
    • マルチインプットシグネチャジェネレータ (MISG)
    • クロックモニタ
    • ウォッチドッグ タイマ
    • メモリ保護機能
  • 動作電圧:
    • 1.15 - 1.35 V (CPUコア用)
    • 3.0 - 3.6/4.5 - 5.5 V (I/O用、システム用、ADコンバーター用、RDコンバーター用)
  • 動作温度: Tj= -40 - +150°

アプリケーション

  • HEV/EV

ドキュメント

設計・開発

ソフトウェア／ツール
RH850ファミリ用リアルタイムOS [RI850V4] V2
μITRON4.0仕様準拠 RH850ファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RH850ファミリ用Cコンパイラパッケージ [CC-RH]
RH850ファミリ用Cコンパイラパッケージ。[対応する統合開発環境: CS+, e² studio]
 Compiler/Assembler ルネサス
RH850ファミリ用CS+シミュレータ
RH850ファミリ用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。）
Simulator ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]RH850 セキュリティを意識したデバッグ手法（メインコアデバッグ編）CAN通信時間計測ソリューション (E2エミュレータ、CS+編)
 Emulator ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
統合開発環境 e² studio RH850ファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
Green Hills MULTI Device-Support-Packages
Green Hills MULTI Device-Support-Packages include all device specific files to be used with the MULTI IDE.
ダウンロード
RH850/C1x GHS-DF-Package
 IDE and Coding Tool ルネサス
3件 追加表示
9件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
DaVinci Configurator Pro
ログインしてダウンロード ZIP 428.12 MB
関連ファイル：
ソフトウェア／ツール－その他
AUTOSAR RH850/C1x MCAL v1.00 Patch CC-RH
ログインしてダウンロード ZIP 4.32 MB
Device File - Partner Tool
RH850/C1x GHS-DF-Package
ログインしてダウンロード ZIP 9.51 MB
ソフトウェア／ツール－その他
E1, E20セルフチェックプログラム V.1.01.00
ログインしてダウンロード ZIP 1.22 MB 英語
4件

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Number of core (Main + Checker)
    Operating Freq (Max) (MHz)
    RAM (KB)
    Program Memory (KB)
    Data Flash (KB)
    Pkg. Type
    Temp. Range
    ADC
    Delta-Sigma A/D Converter
    I / O Supply (V)
    Standby Mode
    CAN (ch)
    Ethernet
    FlexRay (ch) (#)
    SPI (#)
    LIN (#)
    I2C (#)
    SENT (ch) (#)
    PSI5 (ch) (#)
    PSI5S (ch) (#)
    Timer
    Moisture Sensitivity Level (MSL)
    ご購入 / サンプル
    型名
    R7F701271EAFP#BC4
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 240 128 2048 32 LFQFP -40 to 150°C 25 いいえ 5 いいえ 4 No 2 16-bit x 32-ch, 32-bit x 4-ch 3
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    推奨周辺デバイス

    アナログ＆パワーデバイス 推奨製品 特徴 主なテクニカルドキュメント ご購入
    Power Management IC RAA270000KFT RH850/E1x/C1x用電源IC, 様々な故障検出機能と監視機能を搭載 [Document:1218406] 営業問い合わせ
    Gate Driver R2A25110KSP IGBT用ゲートドライバ, 絶縁機能(マイクロアイソレータ)付き、絶縁耐圧：2.5KVrMs、過電流保護機能、ミラークランプ、ソフトターンオフ等の保護機能を搭載 [Document:1231331] 営業問い合わせ
