概要

RH850/P1M-Eマイコンは、実績のあるRH850/P1Mシリーズの後継品として、CAN-FD対応を追加した製品です。RH850/P1M-EはRH850/P1Mシリーズと同様、ASIL-D安全レベルに対応したシステムのために設計されており、CPUロックステップ機能、ECC、自己診断回路(BIST)など、数々の安全機能を持っております。SENTのセンサ用デジタルインタフェースなど様々なインターフェースに加えて、ハードウェアに専用セキュリティモジュール(ICU-S)を搭載しており秘密鍵など機密データを保護します。低消費電力のため、現代の自動車分野のECUのエネルギー効率要求に最適です。

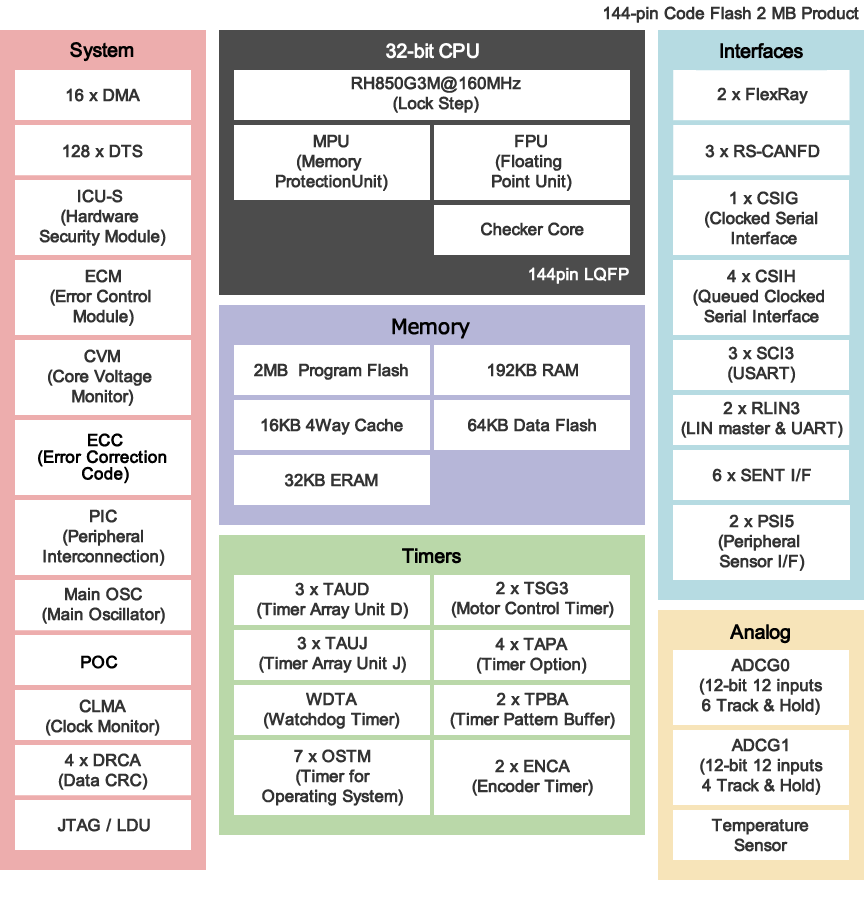

RH850/P1M-E Block Diagram
RH850/P1M-E Block Diagram
  • CPU: G3M core, Max. 160MHz
  • Voltage: 3V to 5.5V
  • Package: 100 to 144-pin LFQFP
  • Memory: SRAM Max. 192KB, Program Flash Max. 2MB
  • Timer: 32-bit Timer (ch) x 12, 16-bit Timer (ch) x 48, Watchdog Timer (ch) x 1, TSG3 x2unit, ENCA x2unit, OSTM x7unit, TPBA x2unit
  • PWM: PWM Output x 32, 3-phase PWM Output Function
  • Analog function: 12-bit A/D Converter (ch) x 24
  • On-chip Oscillator Freq. (MHz): 8 MHz
  • Others: PLL, Power-On Reset

アプリケーション

  • Chassis & Safety

ドキュメント

機能安全およびセキュリティのドキュメントは、NDAを締結いただくことで提出可能となります。 ドキュメント請求

  • Functional Safety Documentation
  • P1M-E ICUSE User's Manual
  • Basic Security User's Manual
  • Secure Watchdog Timer User's Manual

設計・開発

ソフトウェア／ツール
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]RH850 セキュリティを意識したデバッグ手法（メインコアデバッグ編）CAN通信時間計測ソリューション (E2エミュレータ、CS+編)
 Emulator ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
RH850 マルチコア・モデルベース開発環境 [Embedded Target for RH850 Multicore]
Embedded Target for RH850 Multicore は、自動運転システムの複雑な走行制御を容易に実現するマルチコア・モデルベース開発環境。PILS(Processor In the Loop Simulation)環境自動構築ツールのマルチコア対応に加え、イーソル株式会社のモデルベース並列化ツールとの連携を実現します。
Model-Based Development ルネサス
Renesas MCAL
Renesas' MCAL (Microcontroller Abstraction Layer) software drivers can be obtained as a stand-alone software package.
ダウンロード
AUTOSAR RH850/P1M-E MCAL v4.07.00 SoftwareAppNote: Guideline for Vector DaVinci Configurator Tool [r01an6904ea]RH850 Family SENT Emulation Application Note - Sample CodeRH850 Family SENT Emulation Application NoteDaVinci Configurator Pro
Review Guideline for Renesas MCAL (RH850 X1x)
 Software Package ルネサス
Green Hills Multi
統合開発環境MULTIは、組み込みアプリケーションとリアルタイムアプリケーションの迅速な開発、デバッグ、テスト、最適化する統合開発環境です。Green Hills Optimizing Compilersは、C, C++, Adaコードから最小かつ最速のコードを生成します。
 IDE and Coding Tool Green Hills Software LLC
IAR Embedded Workbench for Renesas RH850
IAR Embedded Workbenchは、自動車アプリケーションを作成するための強力かつ最先端の最適化技術を備えた統合開発ツールであり、RH850 デバイスに対して広範なサポートを提供します。
 IDE and Coding Tool IAR Systems
Green Hills MULTI Device-Support-Packages
Green Hills MULTI Device-Support-Packages include all device specific files to be used with the MULTI IDE.
ダウンロード
RH850/P1M-E GHS-DF-Package
 IDE and Coding Tool ルネサス
10件 追加表示
7件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
DaVinci Configurator Pro
ログインしてダウンロード ZIP 428.12 MB
関連ファイル：
ソフトウェア／ツール－ソフトウェア
AUTOSAR RH850/P1M-E MCAL v4.07.00 Software
ログインしてダウンロード ZIP 76.52 MB
Device File - Partner Tool
RH850/P1M-E GHS-DF-Package
ログインしてダウンロード ZIP 38.03 MB
3件
Y-RH850-P1X-100PIN-PB-T1-V2

Y-RH850-P1X-100PIN-PB-T1-V2

Evaluation
詳しくはこちら

RH850/P1X 100pin Piggyback Board of RH850 Evaluation Platform

The Y-RH850-P1X-100PIN-PB-T1-V2 Piggyback Board supports all devices of the RH850/P1M and RH850/P1M-E series in 100pin-package. It can be used standalone or in...

主要ドキュメント:
RH850/P1M(-E) - 100QFP Piggyback board V2 Y-RH850-P1X-100PIN-PB-T1-V2
Y-RH850-P1X-144PIN-PB-T1-V2

Y-RH850-P1X-144PIN-PB-T1-V2

Evaluation
詳しくはこちら

RH850/P1X 144pin Piggyback Board of RH850 Evaluation Platform

The Y-RH850-P1X-144PIN-PB-T1-V2 Piggyback board supports all devices of the RH850/P1M and RH850/P1M-E series in 144pin (0.4mm pin pitch) package. It can be used...

主要ドキュメント:
RH850/P1M(-E) – 144QFP Piggyback board V2 Y-RH850-P1X-144PIN-PB-T1-V2

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Number of core (Main + Checker)
    Operating Freq (Max) (MHz)
    RAM (KB)
    Program Memory (KB)
    Data Flash (KB)
    Pkg. Type
    Temp. Range
    ADC
    Delta-Sigma A/D Converter
    I / O Supply (V)
    Standby Mode
    CAN (ch)
    Ethernet
    FlexRay (ch) (#)
    SPI (#)
    LIN (#)
    I2C (#)
    SENT (ch) (#)
    PSI5 (ch) (#)
    PSI5S (ch) (#)
    Timer
    ご購入 / サンプル
    型名
    R7F701375EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 192 2048 64 QFP100 -40 to 150°C 19 いいえ いいえ 3 No 2 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701376EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 192 2048 64 QFP100 -40 to 150°C 19 いいえ いいえ 3 No 2 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701377EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 192 2048 64 QFP144 -40 to 150°C 24 いいえ いいえ 3 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
