概要

RH850/P1Mマイコンは、低消費電力であり、最大2 MBのフラッシュメモリと最大128 KBのRAMのラインアップを持ち、機能拡張したモータ制御用タイマ、CAN インターフェース、SENTやPSI5のセンサ用デジタルインタフェースや、CPUロックステップ機能、ECC、自己診断回路(BIST)、エラーコント ロールモジュール(ECM)などの安全機能を持っており、シャシー制御に最適です。また、オプションでハードウェアセキュリティモジュール(ICU-S) を搭載します(2MB製品のみ)。

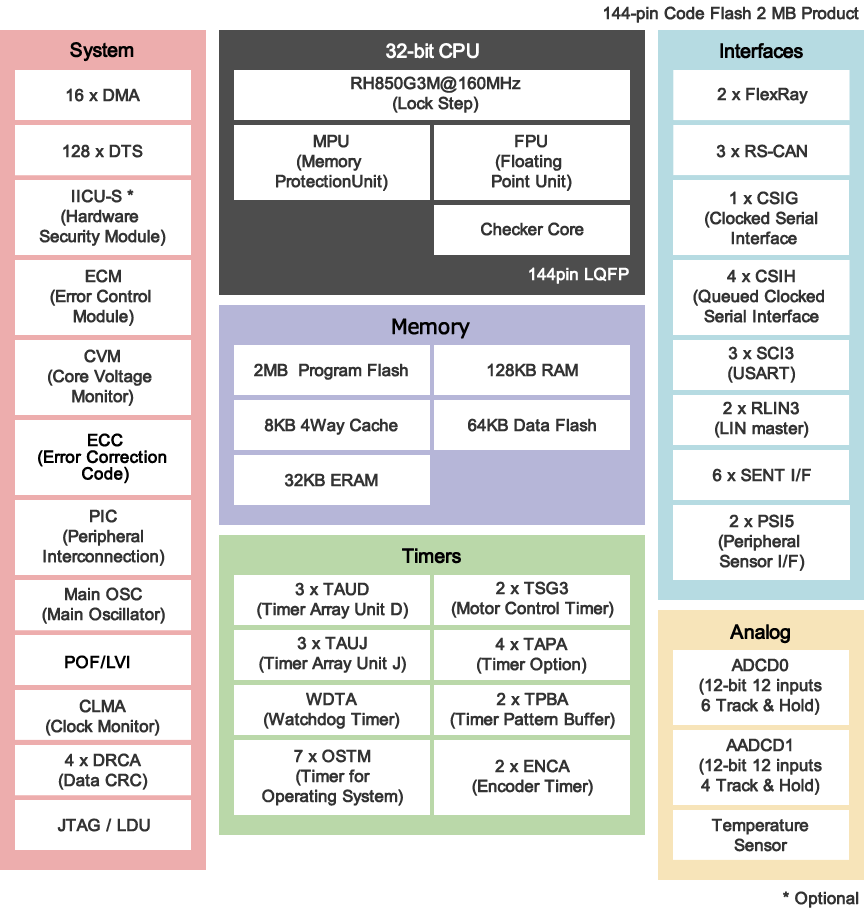

RH850/P1M Block Diagram
RH850/P1M Block Diagram
  • CPU: G3M core, Max. 160MHz
  • Voltage: 3V to 5.5V
  • Package: 100 to 144-pin LFQFP
  • Memory: SRAM Max. 128KB, Program Flash Max. 2MB
  • Timer: 32-bit Timer (ch) x 12, 16-bit Timer (ch) x 48, Watchdog Timer (ch) x 1, TSG3 x2unit, ENCA x2unit, OSTM x7unit, TPBA x2unit
  • PWM: PWM Output x 32, 3-phase PWM Output Function
  • Analog function: 12-bit A/D Converter (ch) x 24
  • On-chip Oscillator Freq. (MHz): 8 MHz
  • Others: PLL, Power-On Reset, Low Voltage Detection

アプリケーション

  • Chassis & Safety

ドキュメント

機能安全のドキュメントは、NDAを締結いただくことで提出可能となります。 ドキュメント請求

  • Functional Safety Documentation

設計・開発

ソフトウェア／ツール
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]RH850 セキュリティを意識したデバッグ手法（メインコアデバッグ編）CAN通信時間計測ソリューション (E2エミュレータ、CS+編)
 Emulator ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
車載BMSアプリケーションモデル&ソフトウェア
BMSアプリケーションモデルとソフトウェアは、充電状態と劣化状態を推定するためのアプリケーション開発の労力と時間を削減します。
 Software Package ルネサス
Renesas MCAL
Renesas' MCAL (Microcontroller Abstraction Layer) software drivers can be obtained as a stand-alone software package.
ダウンロード
AUTOSAR RH850/P1M MCAL v4.07.00 SoftwareAppNote: Guideline for Vector DaVinci Configurator Tool [r01an6904ea]RH850 Family SENT Emulation Application Note - Sample CodeRH850 Family SENT Emulation Application NoteDaVinci Configurator Pro
Review Guideline for Renesas MCAL (RH850 X1x)
 Software Package ルネサス
Green Hills Multi
統合開発環境MULTIは、組み込みアプリケーションとリアルタイムアプリケーションの迅速な開発、デバッグ、テスト、最適化する統合開発環境です。Green Hills Optimizing Compilersは、C, C++, Adaコードから最小かつ最速のコードを生成します。
 IDE and Coding Tool Green Hills Software LLC
IAR Embedded Workbench for Renesas RH850
IAR Embedded Workbenchは、自動車アプリケーションを作成するための強力かつ最先端の最適化技術を備えた統合開発ツールであり、RH850 デバイスに対して広範なサポートを提供します。
 IDE and Coding Tool IAR Systems
Green Hills MULTI Device-Support-Packages
Green Hills MULTI Device-Support-Packages include all device specific files to be used with the MULTI IDE.
ダウンロード
RH850/P1M GHS-DF-Package
 IDE and Coding Tool ルネサス
10件 追加表示
7件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
DaVinci Configurator Pro
ログインしてダウンロード ZIP 428.12 MB
関連ファイル：
ソフトウェア／ツール－ソフトウェア
AUTOSAR RH850/P1M MCAL v4.07.00 Software
ログインしてダウンロード ZIP 55.80 MB
Device File - Partner Tool
RH850/P1M GHS-DF-Package
ログインしてダウンロード ZIP 32.02 MB
ソフトウェア／ツール－その他
E1, E20セルフチェックプログラム V.1.01.00
ログインしてダウンロード ZIP 1.22 MB 英語
4件
ISL78714BMS5XB-EVKIT1Z Multi-Cell Li-Ion Battery Manager Development Board

ISL78714BMS5XBEKIT1Z

Development
詳しくはこちら

車載グレード・マルチセル・リチウムイオンバッテリ制御システム開発キット

ISL78714BMS5XBEKIT1Zは、車載バッテリ管理システム（BMS)ソリューションに適したデバイス ISL78714 および RH850(MCU) の評価を行う開発キットです。RH850はISL78714と連携し、セル電圧、パック温度、電流をモニタリングすると共に、重大エラーの検出と、バッテリセル間のバランス制御を行います...

主要ドキュメント:
ISL78714BMS5XBEKIT1Z BMS Development Kit Manual
Y-RH850-P1X-100PIN-PB-T1-V2

Y-RH850-P1X-100PIN-PB-T1-V2

Evaluation
詳しくはこちら

RH850/P1X 100pin Piggyback Board of RH850 Evaluation Platform

The Y-RH850-P1X-100PIN-PB-T1-V2 Piggyback Board supports all devices of the RH850/P1M and RH850/P1M-E series in 100pin-package. It can be used standalone or in...

主要ドキュメント:
RH850/P1M(-E) - 100QFP Piggyback board V2 Y-RH850-P1X-100PIN-PB-T1-V2
Y-RH850-P1X-144PIN-PB-T1-V2

Y-RH850-P1X-144PIN-PB-T1-V2

Evaluation
詳しくはこちら

RH850/P1X 144pin Piggyback Board of RH850 Evaluation Platform

The Y-RH850-P1X-144PIN-PB-T1-V2 Piggyback board supports all devices of the RH850/P1M and RH850/P1M-E series in 144pin (0.4mm pin pitch) package. It can be used...

主要ドキュメント:
RH850/P1M(-E) – 144QFP Piggyback board V2 Y-RH850-P1X-144PIN-PB-T1-V2

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Number of core (Main + Checker)
    Operating Freq (Max) (MHz)
    RAM (KB)
    Program Memory (KB)
    Data Flash (KB)
    Pkg. Type
    Temp. Range
    ADC
    Delta-Sigma A/D Converter
    I / O Supply (V)
    Standby Mode
    CAN (ch)
    Ethernet
    FlexRay (ch) (#)
    SPI (#)
    LIN (#)
    I2C (#)
    SENT (ch) (#)
    PSI5 (ch) (#)
    PSI5S (ch) (#)
    Timer
    ご購入 / サンプル
    型名
    R7F701304EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 512 32 QFP100 -40 to 150°C 19 いいえ いいえ 2 No 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701305EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 512 32 QFP100 -40 to 150°C 19 いいえ いいえ 2 No 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701310EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 1024 32 QFP144 -40 to 150°C 24 いいえ いいえ 2 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701311EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 1024 32 QFP144 -40 to 150°C 24 いいえ いいえ 2 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701312EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 1024 32 QFP100 -40 to 150°C 19 いいえ いいえ 2 No 2 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701313EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 1024 32 QFP100 -40 to 150°C 19 いいえ いいえ 2 No 2 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701314EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 1024 32 QFP144 -40 to 150°C 24 いいえ いいえ 2 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701315EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 64 1024 32 QFP144 -40 to 150°C 24 いいえ いいえ 2 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701318EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 128 2048 64 QFP144 -40 to 150°C 24 いいえ いいえ 3 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701319EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 128 2048 64 QFP144 -40 to 150°C 24 いいえ いいえ 3 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701320EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 128 2048 64 QFP100 -40 to 150°C 19 いいえ いいえ 3 No 2 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701321EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 128 2048 64 QFP100 -40 to 150°C 19 いいえ いいえ 3 No 2 5 2 5 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701322EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 128 2048 64 QFP144 -40 to 150°C 24 いいえ いいえ 3 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    R7F701323EAFP
    circleアクティブ
    memory
    view_in_ar
    		1 + 1 160 128 2048 64 QFP144 -40 to 150°C 24 いいえ いいえ 3 No 2 5 2 6 2 16-bit x 48-ch, 32-bit x 12-ch
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    推奨周辺デバイス

    アナログ＆パワーデバイス 推奨製品 特徴 主なテクニカルドキュメント ご購入
    Power Management IC RAA270005KFP RH850/P1x(単電源品)用電源IC, 様々な故障検出機能と監視機能を搭載, クランキング時の低電圧動作対応 [Document:1218401] 営業問い合わせ
