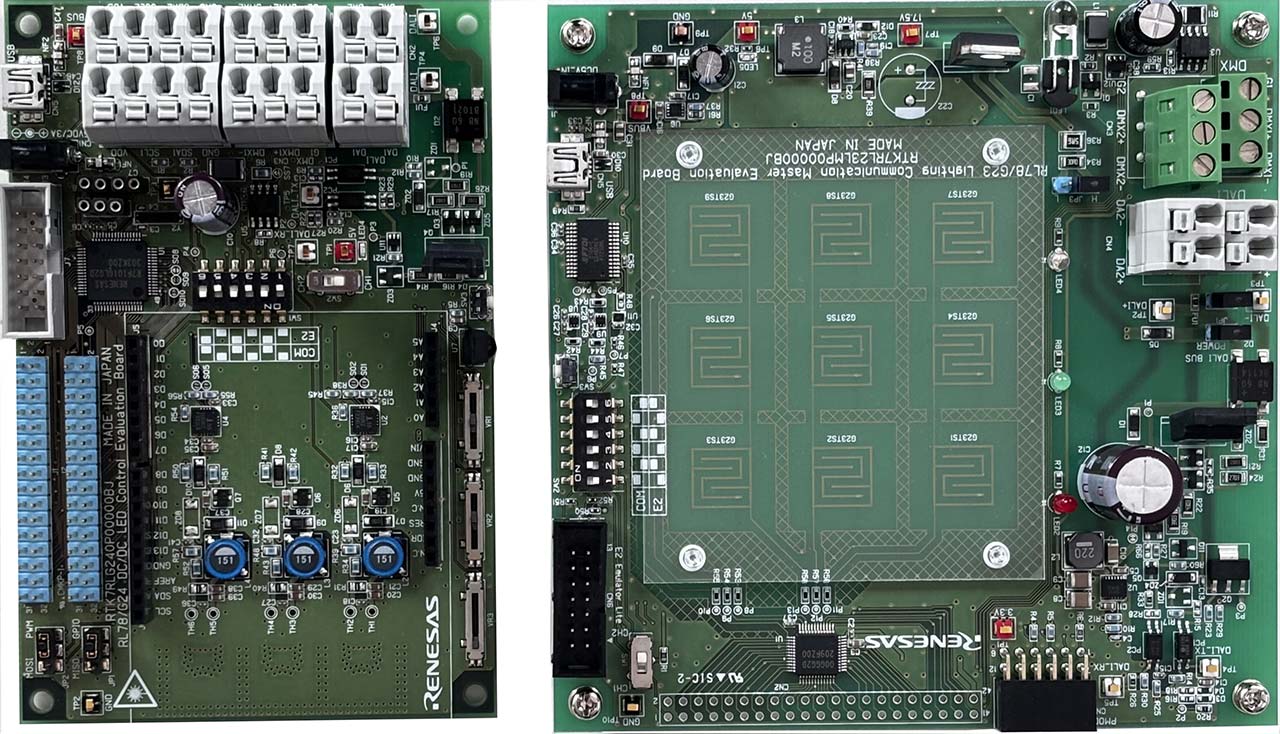

RL78/G23 照明通信マスタ評価ボード
RL78/G23 照明通信マスタ評価ボードは、各種照明通信規格の評価ボードを制御するための照明通信マスタボードです。DALI、DMX512、赤外線通信のプロトコルをサポートしています。DALI マルチマスタ動作および各種DALIテスト規格への適用が可能です。(*1)
Pmod™インタフェースコネクタを搭載し...
概要
説明
この包括的な照明制御システムは、ビルディングオートメーション用に設計されています。 DALI(Digital Addressable Lighting Interface)通信規格を利用してコントローラと複数の照明モジュールを接続することで、高機能な照明システムを容易に構築することができます。 DALI GUIアプリケーションは、LEDライトを制御するためのユーザに提供されます。 電源制御、フェード設定、レベル設定、シーン設定、光量、デバイスタイプ設定などの機能は、GUIを使用して構成できます。
特長
- 各種センサおよび調光調色機能で容易に高機能化を実現
- 人感センサを用いた自動消灯、照度センサによる外光を加味した照明制御で省エネ化
- ユーザの好みに合わせた調光調色により作業効率を向上
- DALI-2インタフェースを搭載し複数のライトモジュールを一元制御。
- ノイズに強い静電容量式タッチキーセンサ搭載によりパネル表面の素材の選択肢が広がりパネルのデザイン性を向上
- RL78/G24マイコンは、パワーコントロール機能を強化したマイコンで、最小限の部品点数で高効率なライティング制御が可能です。
アプリケーション
アプリケーション
ドキュメント
= ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 2.06 MB 英語 | |
| マニュアル－開発ツール | PDF 2.33 MB 英語 | |
| マニュアル－開発ツール | PDF 363 KB 英語 | |
3件
|
||
設計・開発
関連ボード＆キット
RL78/G24 DC/DC LED制御評価ボード
RL78/G24 DC/DC LED制御評価ボードは、DC/DCコンバータ制御と各種通信規格が評価できるボードです。RL78ファミリMCUの中で最高の処理性能を持ち、電源制御に向けた強化されたアナログ機能を搭載したRL78/G24を使用しています。
本ボードは、PMBus/SMBus、DALI-2、DMX512...
Lab on the Cloud
Lab on the Cloud
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
この包括的な照明制御システムは、ビルディングオートメーション向けに設計されており、LED照明を制御するためのDALI GUIアプリケーションが含まれています。
このシステムは、ビルディングオートメーション用に設計されており、LED制御用のDALI GUIを備えています。 ユーザは、GUIの外部光強度スライダで明るさを調整し、出力の変化を確認できます。
