概要

本ソリューションは、「R0K578L1CD000BR (RL78/L1C HMIソリューションキット)」の高機能版となります。

【活用例】

(1)ユーザ製品に近い動作確認が即時可能

  • タッチキー、センサ入力、LCD表示、音声録再の連動といった、HMIの組合せ
  • 各種センサでマイコンをウエイクアップするといったセンサ応用

⇒ 企画・仕様策定期間を短縮

(2)本製品をリファレンスデザインとした基板開発が可能
「RX231」、「SAIC101」の内蔵機能を使用し、外付けIC、部品を削減。実装面積も削減でき基板を縮小可能。

  • RX231：タッチセンサIC、音声再生IC、USB用ICを削減可能
  • SAIC101：オペアンプ、抵抗などのディスクリート部品を削減可能

⇒ 開発工数およびシステムコストの削減

(3)サンプルソフトウェアをリファレンスにしたソフト開発をすることで開発期間を短縮可能
⇒ ソフトウェア開発期間を約20%削減

(4)省電力やM2Mへの応用開発が可能
マイコンでSmart Analog ICのアンプゲインの自動調整が可能
⇒ 高信頼性のセンサ制御システムを実現

  • サンプルソフトウェア

本ソフトウェアは、ルネサスが策定しているFirmware Integration Technology（以下FIT）モジュールで作成しているため、FITの特長を継承しています。本ソフトウェアをベースに開発することで、ユーザーアプリケーションを手軽に組み込むことができます。

  • ※ 購入時は 簡易版を付属しております。
  • USB特化ツール QE for USB

本ボードでは、 システムの組み込み工数を削減するために最適化された開発ツール 「QE for USB」がすぐに利用できます。 これはe2studioプラグインとして動作します。

R0K5RX231D000BR (RX231 HMIソリューションキット)

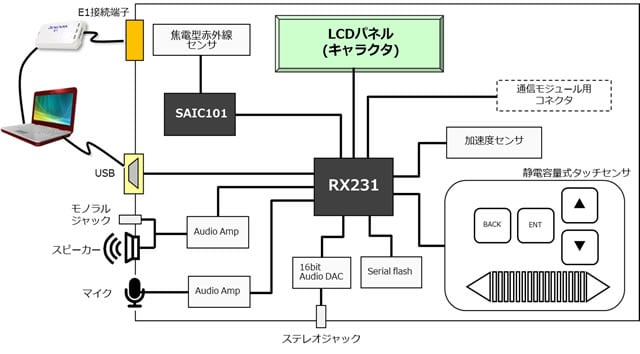

R0K5RX231D000BRブロック図
R0K5RX231D000BR (RX231 HMIソリューションキット)
R0K5RX231D000BRブロック図
  • HMI評価ボード
    • 静電容量式タッチ機能やUSB機能を内蔵した高電力効率32bitマイコン「RX231」
    • 16ビットA/Dコンバータやアンプゲイン等を制御できるSmart Analog IC「SAIC101」
    • タッチキー機能
    • 音声録再機能 (スピーカー、マイク)
    • LCDパネル(キャラクタ)
    • 焦電型赤外線センサ、加速度センサ
    • USBコネクタ (Host/Function)
  • 電池ボックス (単3電池3本は別途ご用意ください。)
  • リリースノート(記載したURLページより取扱説明書、回路図、部品表等がダウンロード可能)
  • ※ 出荷時に、デモソフトウェアが書き込まれており、USB、LCD、タッチキー、音声録再、センサ制御、歩数計などの動作確認が可能。

アプリケーション

  • タッチセンサシステム
  • ビル管理システム
  • FA機器
  • 工作機械
  • HEMS
  • スマートメータ
  • MFP
  • 冷蔵庫
  • 洗濯機
  • エアコン

ドキュメント

= ピックアップ
分類 タイトル 日時
アプリケーションノート
Human Machine Interface Solution Kit R0K5RX231D000BR (R01AN2586JJ0102) Rev.1.02
PDF 2.71 MB 英語
アプリケーションノート
静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00
PDF 8.12 MB 英語 , 简体中文
その他資料
RX231 HMI Solution Kit Base Demo Software (Function limited edition) RTK5RX2310P000F0ZR
ZIP 64 KB
アプリケーションノート
RX231 HMI Solution Kit Base Demo Software (機能限定版) RTK5RX2310P000F0ZR Rev.1.20
PDF 1.32 MB 英語
関連ファイル：
アプリケーションノート
USB Speaker Demo Software for RX231HMI Kit (R01AN3828JJ0100) Rev.1.00
PDF 1.82 MB 英語
関連ファイル：
5件

設計・開発

ソフトウェア／ツール
各種アプリケーション対応開発支援ツール QE
統合開発環境拡張機能 (各種アプリケーション対応開発支援ツール)。USB、TCP/IP、Bluetooth® low energy、カメラ、LCD、静電容量式タッチセンサ、消費電流チューニングなど特定のアプリケーション開発を支援するツールです。
 Solution Toolkit ルネサス
USB対応開発支援ツール QE for USB [テクニカルプレビュー版]
USBを使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能] [Support MCU/MPU: RX, RL78]
 Solution Toolkit ルネサス
2件

製品選択

    Processing table
    ご購入 / サンプル
    型名
    R0K5RX231D000BR
    circle廃止品
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    製品仕様

    項目 内容
    製品型名 R0K5RX231D000BR
    電源

    [1] 電池ボックス（単三電池3本）

    [2] ACアダプタ（別売）

    [3] USB micro-B（USBバスパワー）
    入力電圧 3.5 V-5.5 V
    寸法 本体 : 120×70×27 mm
    電池ボックス : 70×48×20 mm
    環境条件 動作時 : 10～35 ℃、保管時 : -10～50 ℃
    マイコン RX231 :R5F52318ADFP(ROM:512 KB、RAM:64 KB、PKG:100LQFP)
    Smart Analog IC SAIC101:RAA7301013CBG
    フラッシュメモリ MX25L6433FM2I-08G(64 Mbit)
    発振素子

    発振子:16 MHz 32.768kHz

    発振器:11.2896MHz
    センサ 焦電型赤外線センサ（SAIC101で検出）
    加速度センサ（RX231で検出）
    表示 LCD:1個（16文字×2行 キャラクタ）
    LED:2個（LED1緑、LED2橙）
    キー入力 タッチキー:ボタン4個、スライダ1組
    機械式プッシュ（割り込み用1個、リセット用1個）
    機械式スライド（モード切換用、USBブート用）

    音声録再

    （S/W圧縮伸長）

    		 再生 1.2W パワーアンプ（TS4990IST）
    基板搭載スピーカ
    イヤホンジャック（モノラル）
    録音 コンデンサマイク
    オペアンプ（HA1630D06TEL-E）
    音楽再生 16ビット・オーディオDAC（PCM1774RGPT）
    40mW+40mWヘッドフォン出力（Φ3.5mm、ステレオ）
    標準インタフェース USB Standard-A
    USB micro-B
    評価用インターフェース 無線モジュール評価用（24 5602 024 000 829 H+）
    機能拡張用（2.54mmピッチスルーホール）
    デバッグインタフェース E1接続コネクタ
