概要

説明

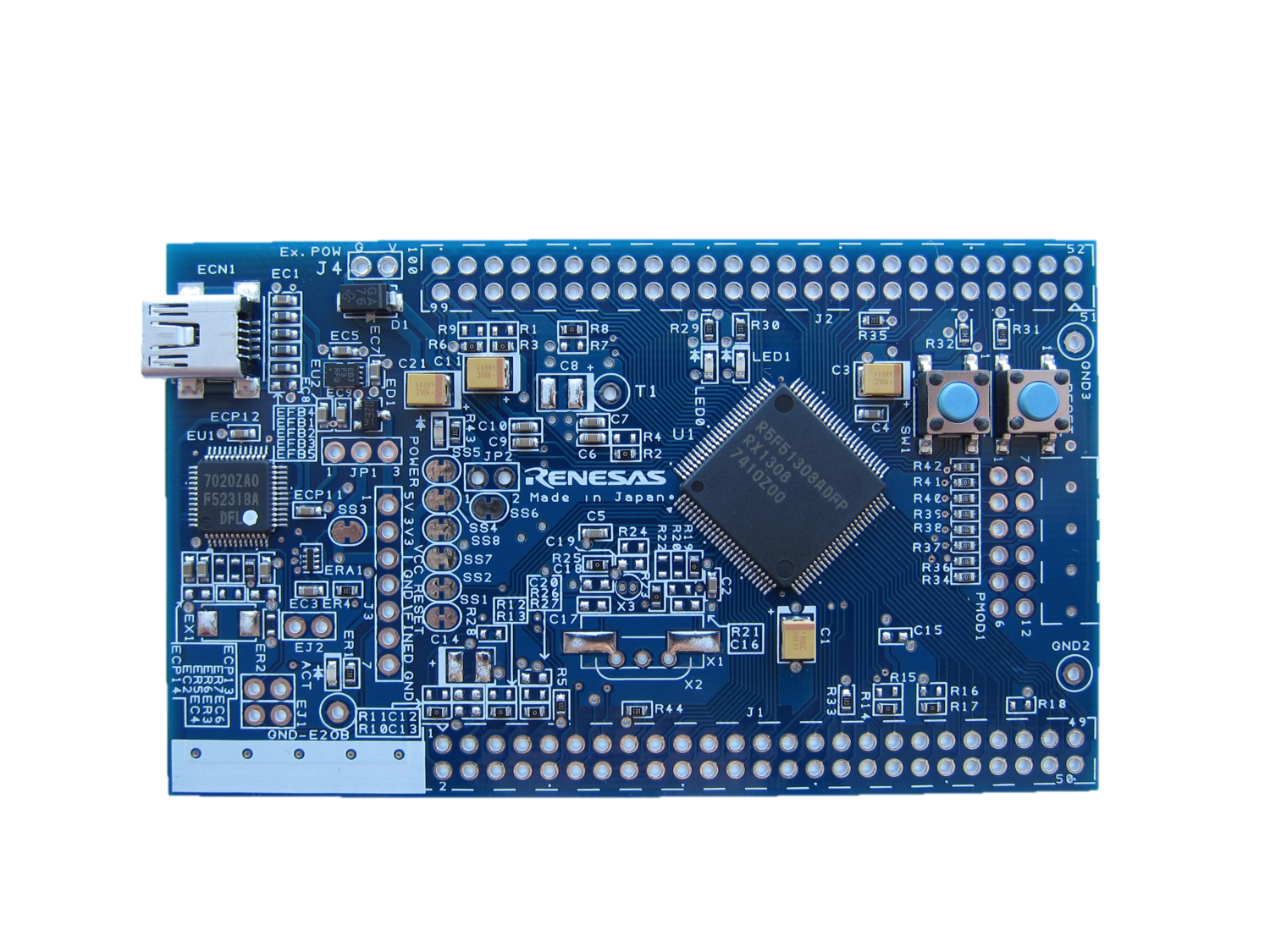

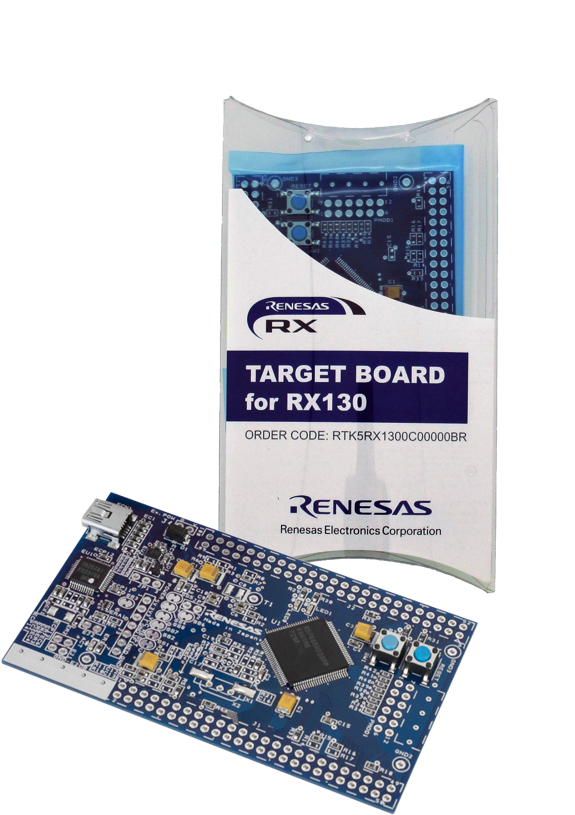

Target Board for RX130は、RX130の評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E1エミュレータ/E2 エミュレータLiteを必要とせずにアプリケーションを開発できます。さらに、すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため、簡単に試作することができます。

特長

  • RX130 MCU搭載
  • 搭載MCUの簡単な評価や開発が可能
  • すべてのMCU信号ピンにアクセスできるピンヘッダ用スルーホールを搭載
  • エミュレータ回路を搭載しており、USBケーブルでPCと接続するだけで電源供給とプログラムデバッグが可能(USBケーブルは付属していません)
  • ルネサス統合開発環境e2 studio を使用できます

アプリケーション

ドキュメント

分類 タイトル 日時
マニュアル-開発ツール PDF 912 KB 英語
アプリケーションノート PDF 3.82 MB
アプリケーションノート PDF 2.95 MB 英語
アプリケーションノート PDF 927 KB
その他資料 PDF 89 KB
その他資料 ログインしてダウンロード PDF 581 KB
回路図 ログインしてダウンロード PDF 369 KB
アプリケーションノート PDF 560 KB 英語
その他資料 PDF 468 KB
9件

設計・開発

ソフトウェア/ツール

ソフトウェアダウンロード

分類 タイトル 日時
Board Description File ZIP
PCB設計ファイル ログインしてダウンロード ZIP 195 KB 英語
2件

サンプルコード

ビデオ&トレーニング

Getting Started With Target Board for RX Family
