概要
説明
ISL78208は、連続出力電流3A/chに対応したデュアル・スタンダード降圧レギュレータです。 4.5V～28Vの入力範囲を使用して、さまざまなポイント・ロード・アプリケーション向けの高周波電力ソリューションを提供します。 ISL78208のPWMコントローラは、内部のスイッチングNチャンネルパワーMOSFETを駆動し、出力電圧を生成するために外部にショットキーダイオードを必要とします。 内蔵の電源スイッチは、出力電流3Aまで熱性能を発揮します。 PWMレギュレータはデフォルトで500kHzでスイッチングしますが、ユーザプログラムにより300kHzから2MHzの範囲で同期させることができます。 ISL78208はピーク電流モード制御を利用することで、部品選択の柔軟性とソリューションサイズの最小化を実現しています。 保護機能は、過電流保護 (OCP)、UVLO (Under Voltage Lock Out) 保護、熱過負荷保護 (OTP)を搭載しています。5mm x 5mm 32 Ld WFQFN（ウェッタブルフランク クワッドフラット鉛フリー）パッケージ。載用温度範囲（-40℃～+105℃）に対応しています。

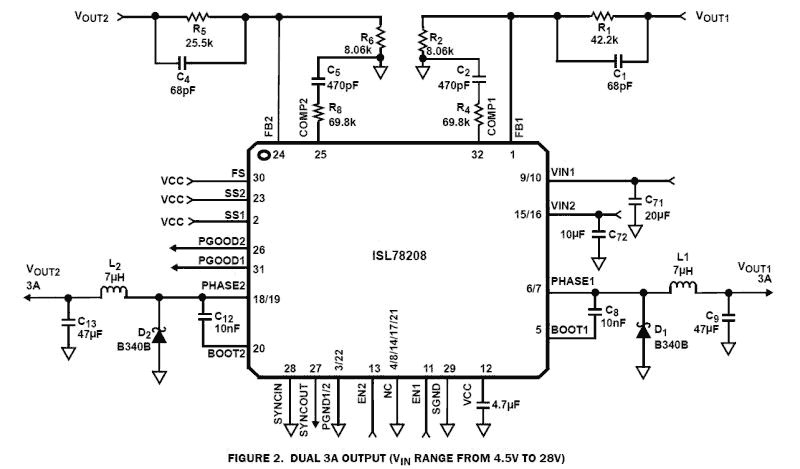

特長
- 4.5V〜28Vの広い入力電圧範囲
- 出力電圧調整可能、連続出力電流3Aまで可能
- 電流モード制御
- 300kHz〜2MHzのスイッチング周波数の調整が可能
- 独立したパワーグッド検出
- 同相／逆相PWM動作の選択が可能
- 出力間の独立、シーケンシャル、レシオメトリックまたは絶対トラッキング
- 内蔵2msのソフトスタート時間
- 過電流／短絡保護、熱積み過ぎの保護、UVLO (Under Voltage Lock Out)
- ブート低電圧の検出
- 車載アプリケーションとして認定
- 鉛フリー（RoHS指令準拠）
製品比較
アプリケーション
- DSP and embedded processor power supply
- Infotainment system power
