ISL8088

概要

ISL8088は、チャネルごとに最大で800mAの連続出力電流を供給可能な、高効率のデュアル同期整流降圧型DC/DCレギュレータです。入力電圧範囲は2.75V～5.5Vで、シングルセルのリチウムイオン・バッテリ、3セルのNiMHバッテリ、または5Vレギュレート電源が使えます。電流モード制御アーキテクチャの採用により、高周波でもきわめて低いデューティサイクルで動作し、高速負荷変動応答と優れたループ安定性を実現しています。ISL8088は2.25MHzのスイッチング周波数で動作し、小型で低コストのインダクタやコンデンサを使用できます。両方のチャネルともに0.6Vを下限とする低電圧出力に最適化されています。

ISL8088は、ユーザーが選択可能な2つの動作モード(強制PWMモードとPFM/PWMモード)を備えています。強制PWMモードの動作ではノイズやRF干渉を低減し、PFMモードの動作では軽負荷時のスイッチング損失を抑えて高効率を実現します。PFM動作モードの場合、両方のチャネルの合計待機時電流はわずか30μAなので、軽負荷時の効率を高めてバッテリ動作時間を最大限に伸ばせます。ISL8088は、パワーアップ時に両方の出力をモニタする1msのパワーグッド(PG)を備えています。また、シャットダウン時に動作する出力コンデンサの放電回路も内蔵しています。

そのほか、デジタル制御のソフトスタート機能、パワーシーケンスを実現するイネーブル機能、過電流保護機能、サーマル・シャットダウン機能を備えています。ISL8088は3mm×3mmサイズで最大高さ1mmの10リードDFNパッケージで供給されます。コンバータ回路は1.8cm²未満のサイズで構成可能です。

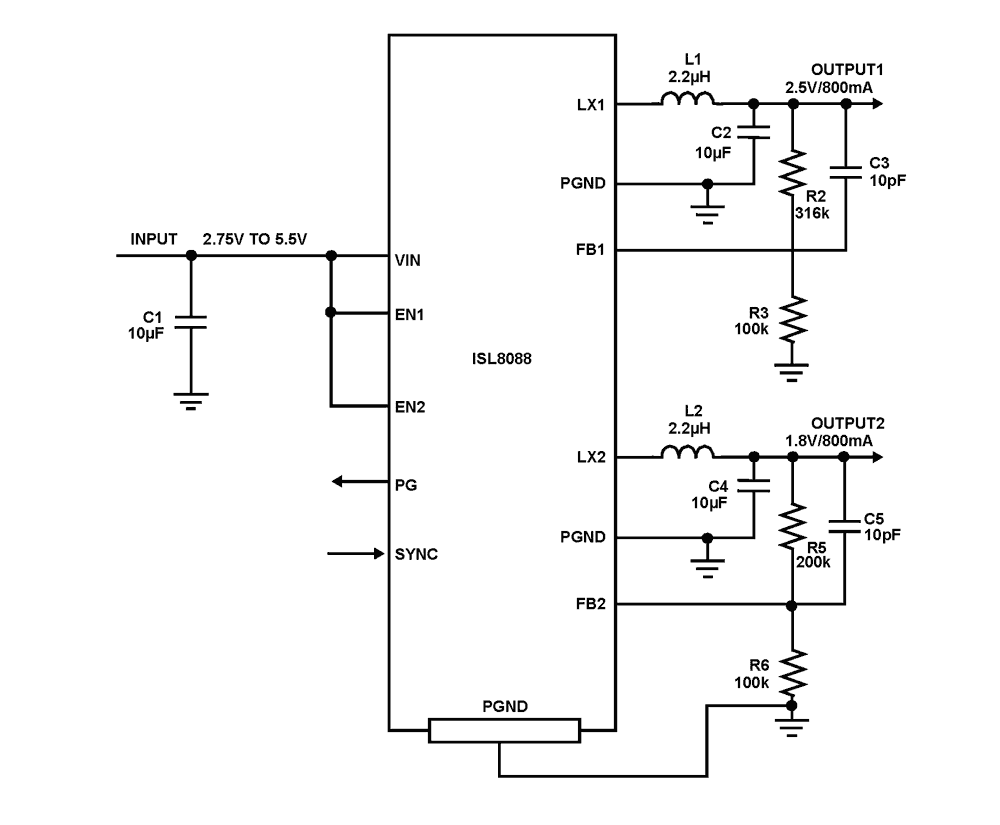

電流モード補償回路内蔵
超低ドロップアウトで最大100％のデューティサイクル
強制PWMモードまたはPFMモードを選択可能
最高4MHzまで外部同期可能
プリバイアス出力対応のスタートアップ
ディスエーブル時のソフトストップ出力放電
デジタル制御のソフトスタート機能(2ms)を内蔵
1msの遅延が設定されたパワーグッド(PG)出力

DC/DC POLモジュール
マイクロコントローラ/マイクロプロセッサ, FPGA、DSP用電源
ルータおよびスイッチ向けプラグインDC/DCモジュール
試験/計測システム
リチウムイオン・モバイル機器
バーコードリーダ

ドキュメント


分類	タイトル	日時
データシート	ISL8088 Japanese Datasheet PDF 956 KB 英語	2012年9月14日
製品変更通知	PCN24004 - Alternate bond wire material of the listed Renesas DFN and QFN packaged products PDF 156 KB	2024年1月17日
製品変更通知	PCN22036 - Shipping medium change from Tube to Tray for listed Renesas TDFN, TQFN, DFN and QFN packaged products PDF 169 KB	2022年11月17日
アプリケーションノート	AN9208: High Frequency Power Converters PDF 592 KB	2018年2月1日
アプリケーションノート	AN1681: Grounding Techniques PDF 509 KB	2004年1月19日
アプリケーションノート	AN1684: Nonideality of Ground PDF 397 KB	2004年1月19日
アプリケーションノート	AN9210: A New Pspice Subcircuit For The Power MOSFET Featuring Global Temperature Options PDF 650 KB	2001年12月21日
アプリケーションノート	AN9209: A Spice-2 Subcircuit Representation For Power MOSFETs Using Empirical Methods PDF 387 KB	1998年8月13日
アプリケーションノート	AN7244: Understanding Power MOSFETs PDF 349 KB	1998年8月12日
9件

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

iSim:PEオフラインシミュレーションツール iSim Personal Edition（iSim：PE）は、プロジェクトの早い段階で設計サイクルを速め、プロジェクト初期のリスクを低減し、現在のみならず次世代の設計に耐えうる部品を選定します。ダウンロード ISL8088 iSim:PE Model	Simulator	ルネサス
1件

ISL8088EVALxZ Synchronous Buck Regulator Eval Board

ISL8088EVAL1Z

Evaluation

詳しくはこちら

Dual 800mA Low Quiescent Current 2.25MHz Efficient Synchronous Buck Regulator Evaluation Board

The ISL8088EVAL1Z evaluation board is intended for use by individuals with requirements for point-of-load (POL) applications sourcing from 2.75V to 5.5V. This...

主要ドキュメント:

ISL8088EVAL1Z User Guide

ISL8088EVAL2Z

Evaluation

詳しくはこちら

Dual 800mA Low Quiescent Current 2.25MHz Efficient Synchronous Buck Regulator Evaluation Board

The ISL8088EVAL2Z evaluation board is intended for use by individuals with requirements for point-of-load (POL) applications sourcing from 2.75V to 5.5V. This...

主要ドキュメント:

ISL8088EVAL2Z User Guide

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

Processing table

	PLP	Pkg. Type	Carrier Type	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	ご購入 / サンプル
(3) アクティブ (1) Obsolete / NRND / LTB	最大値 The duration date of a product in the Product Longevity Program (PLP). 最小値 The duration date of a product in the Product Longevity Program (PLP).	DFN	Reel Tray	2	最大値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。最小値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。	サンプルを入手購入/見積
型名	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator
ISL8088IRZ circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2033 12月	DFN	Tray	2		サンプルを入手, 購入/見積
ISL8088IRZ-T circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model	2033 12月	DFN	Reel	2		購入/見積
ISL8088IRZ-TK circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model	2033 12月	DFN	Reel	2	1.314	購入/見積
