概要

RAA271005は、R-Car SoCシリーズに最適な汎用パワーマネジメントIC（PMIC）です。 5つのDC/DCスイッチング・レギュレータと6つの低ドロップアウトリニア・レギュレータ（LDO）を搭載しています。 DCDC5スイッチング・レギュレータは、降圧モードで動作するように設定することも、昇圧として設定することも可能です。

RAA271005は、スイッチング・レギュレータ（Buck3-Buck5）のうち3つを最適化し、低自己消費電流を実現した低消費電力動作対応のPMICです。

RAA271005はASIL Dの機能安全までサポートし、出力電圧監視用の独立したリファレンス、デュアル内部温度モニタ、チャレンジレスポンス方式ウォッチドッグタイマ、SoCおよびMCUエラーピンのモニタ、リセット生成、専用の安全制御ステートマシン、安全シャットダウンパスなどを備えています。 12ビットADCはすべての入力レール、出力レール、内部温度と、外部アナログソースを監視することができます。

RAA271005は、6×11のBGAパッケージで、0.65mmピッチで提供しています。 このデバイスはAECQ100 Grade1動作として提供され、-40℃～+125℃の周囲温度範囲に対応しています。

RAA271041もご覧ください。 本製品はRAA271005と連動し、R-Car-S4に対応します。

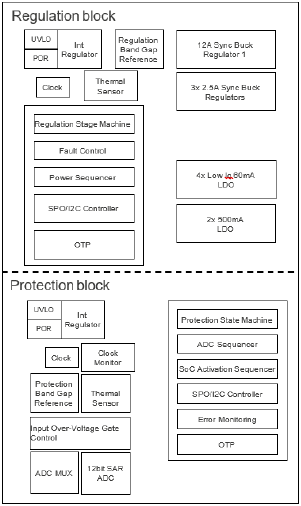

RAA271005 - Simplified Block Diagram

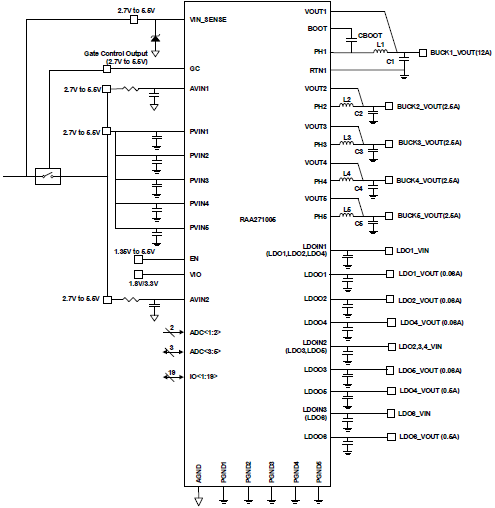

RAA271005 - Typical Application with 5 Bucks

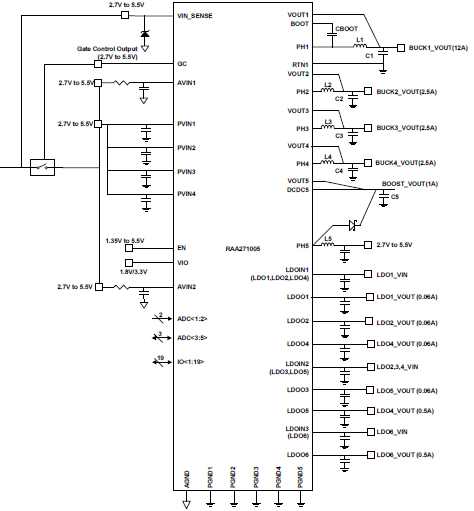

RAA271005 - Typical Application with 4 Bucks + 1 Boost

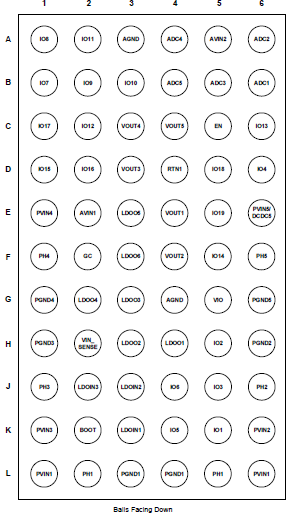

RAA271005 - Pin Assignment
RAA271005 - Simplified Block Diagram
RAA271005 - Typical Application with 5 Bucks
RAA271005 - Typical Application with 4 Bucks + 1 Boost
RAA271005 - Pin Assignment
  • 入力電圧範囲：2.7V～5.5V
  • 出力電圧可変の高効率スイッチング・レギュレータ5つ
    • 12A（Buck1）； VOUT 0.3V～3.3V
    • 2.5A（Buck2–Buck5）；VOUT 0.3V～3.3V
    • マージモード 2 × 2.5A レギュレータ = 5A
    • Buck5は非同期昇圧動作が可能
    • リニアドロップアウト（LDO）レギュレータ6つ
    • 4 × 60mA；VOUT = 1.8Vまたは3.3V
    • 2 × 500mA：VOUT = 0.6V～3.3V
  • 全降圧レギュレータ向けのプログラマブル電流制限
  • 12ビットアナログ/デジタル・コンバータによるモニタリング、OV/UVスレッショルドのプログラマブル化
  • プログラム可能な電源シーケンス S4シーケンス要件に完全対応
  • 低Iqディープストップ/常時オン（AWO）モード
  • Suspend-to-RAM / DDRバックアップモード
  • R-Car Socの活性化に対応
  • Q&Aウォッチドッグタイマ
  • I2CまたはSPI インタフェースを介して設定可能
  • SoCおよびMCUのエラーピンモニタ
  • AEC-Q100 Grade1認定

アプリケーション

  • Vehicle Computers
  • Communication Gateway
  • Domain Server
  • Application Server
