説明

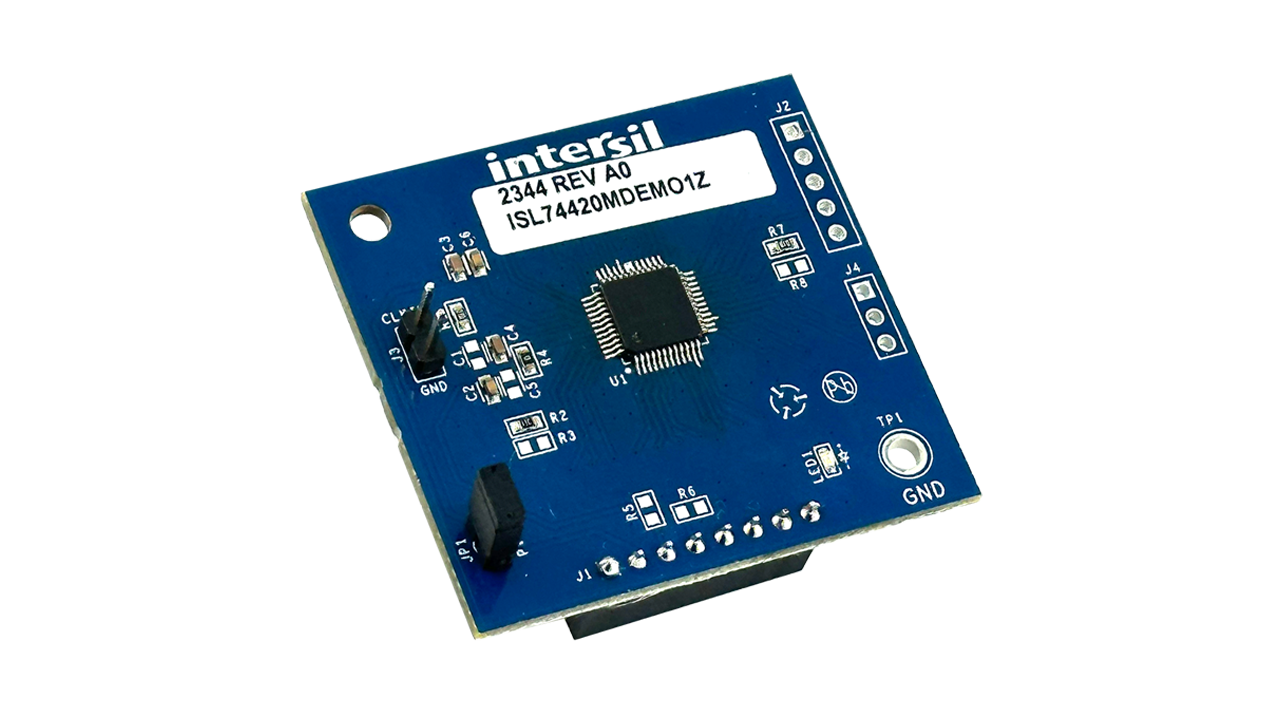

ISL74420MDEMO1Z耐放射線性クワッドクロックファンアウトICデモボードの特徴として、プラスチックバージョンのISL74420Mの使用があります。 ISL74420MDEMO1Zは、ユーザー定義のパワーアップ構成用SMD抵抗を使用した小型フットプリント・レイアウトの一例です。

このボードは、ISL74420MEV1Zと機能的に類似しており、周波数と遅延の選択を簡単に実験できるような機械的構成スイッチを備えています。 両バージョンのISL74420MボードはI2Cインタフェースをサポートしており、パワーアップ時にピン選択された構成のオーバーライドが可能です。

詳細については、ISL74420Mデータシートをご参照ください。

  • I2Cの詳細仕様
  • ソフトウェアツールへのお役立ちリンク
  • デバイスレジスタへの書き込みとデバイスレジスタからの読み出しのアプローチ

ISL74420MDEMO1Zデモボードと付属のマニュアルにより、ISL74420Mのスタンドアロン動作を評価するための物理的および電気的方法が提供されます。 評価を開始する前に、ISL74420Mデータシートで動作、機能、性能に関する詳細情報をご確認ください。

特長

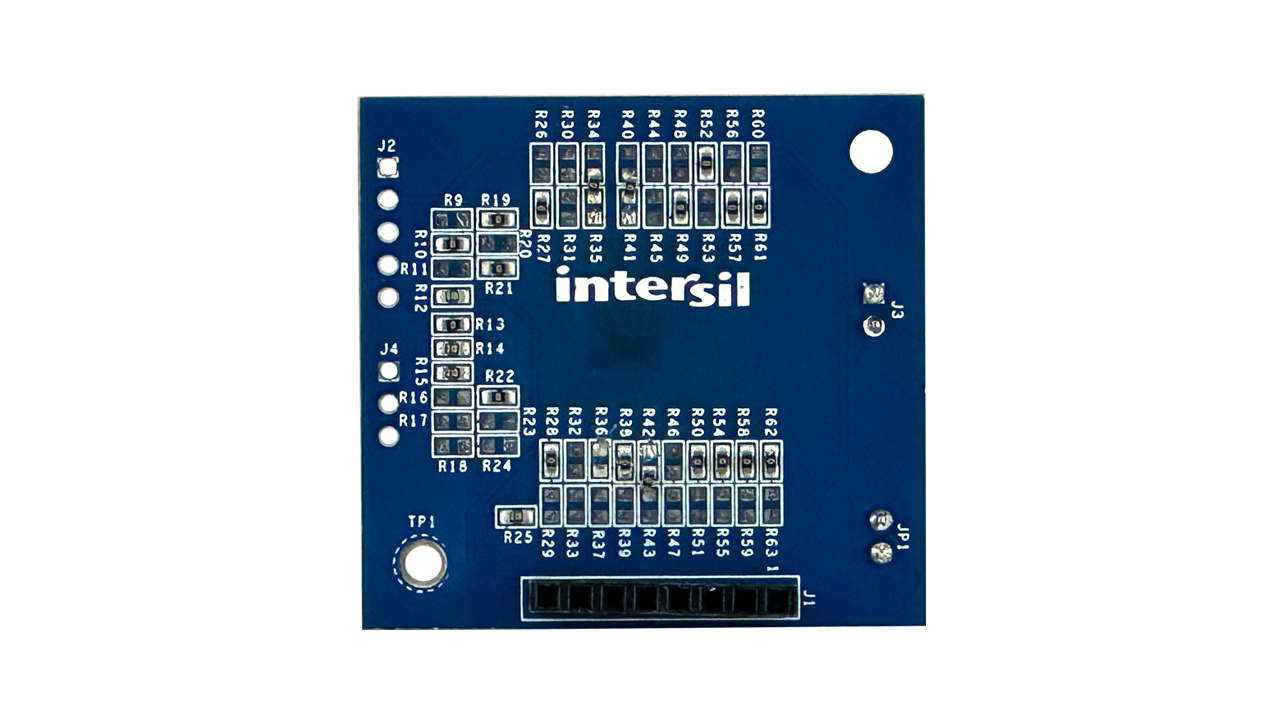

  • 下面0Ω抵抗により周波数と位相のオプションを選択

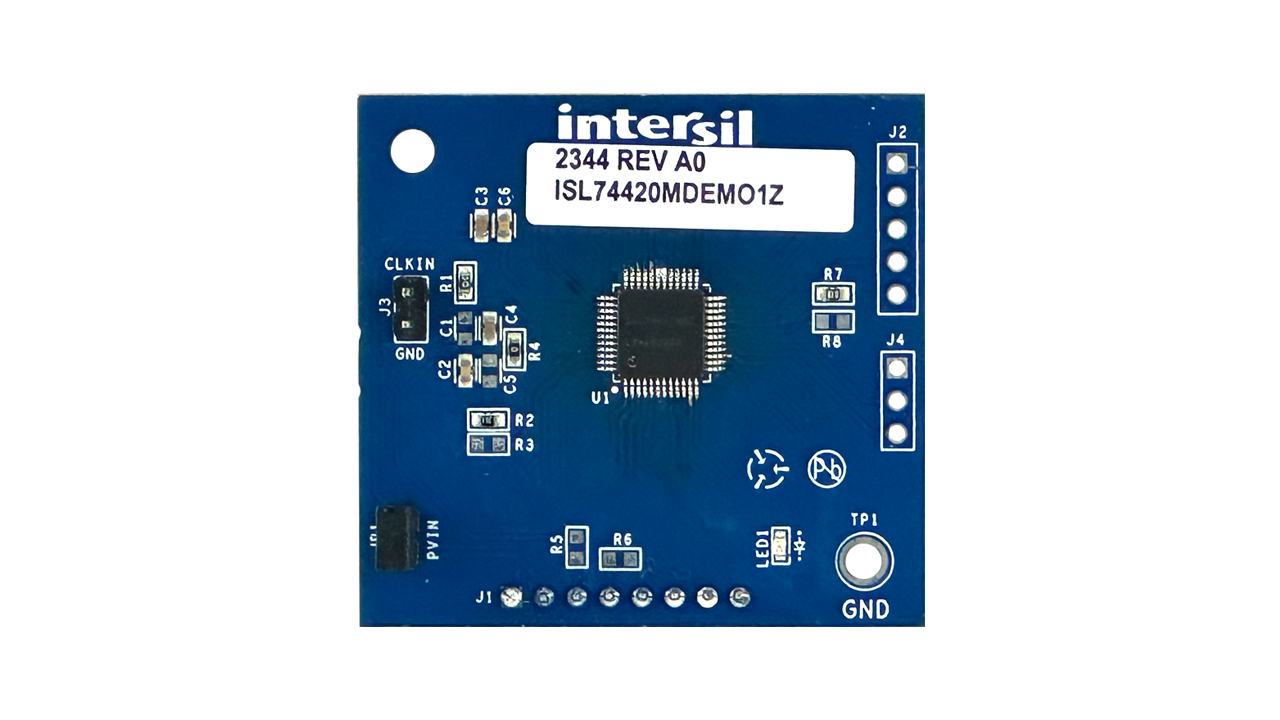

  • PCBトップにより、実装に必要な最小限のコンポーネントを明示
  • 汎用性の高いデザインで、既存のデザインにプラグインしてクロックを提供するのに最適
  • ISL73847SEHEV3Zなどのその他ボードに最適なクロック信号
  • I2Cアクセスにより、内部デバイスレジスタのソフトウェア制御と関連操作が可能

アプリケーション

  • スイッチング電源用クロックソース
