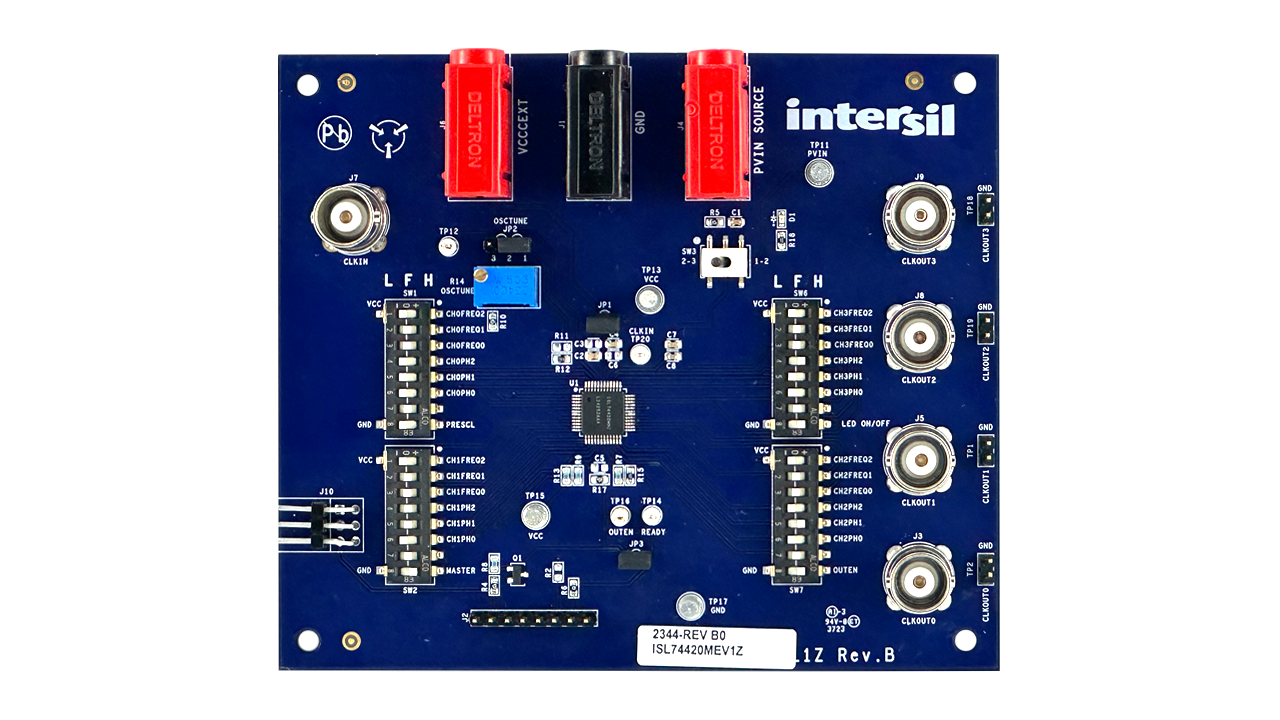

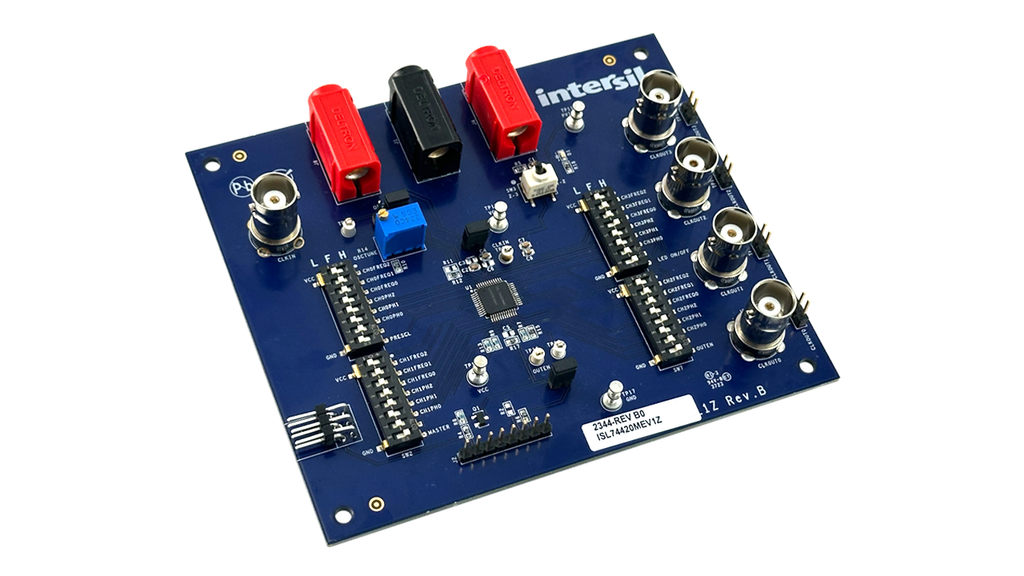

ISL74420MEV1Z耐放射線性クワッドクロックファンアウトIC評価ボードは、ISL74420Mのプラスチックバージョンを搭載しています。 メカニカルスイッチは設定を簡素化し、周波数や遅延の選択をより簡単に試すことができます。

このボードは機能的にISL74420MDEMO1Zと類似しており、ユーザ定義のパワーアップ構成用にSMD抵抗を使用したス省スペースレイアウトの例です。 両バージョンのISL74420MボードはI2Cインタフェースをサポートしており、パワーアップ時にピン選択された構成のオーバーライドが可能です。

詳細については、次などISL74420Mデータシートをご参照ください。

  • I2Cの詳細仕様
  • ソフトウェアツールへの有用なリンク
  • デバイスレジスタへの書き込みとデバイスレジスタからの読み出しのアプローチ

ISL74420MEV1Z評価ボードと付属のマニュアルは、ISL74420Mのスタンドアロン動作を物理的、電気的に評価する方法を提供します。 評価を開始する前に、ISL74420Mデータシートで動作、機能、性能に関する詳細情報をご確認ください。

特長

  • 周波数と位相構成を簡単に選択できるユーザー定可能なスイッチ
  • PVINおよびVCCEXT入力へのベンチ電源接続用バナナプラグ
  • 電源サイクル用SW3(PVIN)でストラップ感覚の接続更新を可能にします。
  • クロック出力はデュアルピン0.1スペーシングコネクタまたは同軸配線
  • I2Cアクセスにより、デバイス内部のレジスタと関連動作をソフトウェアで制御可能

アプリケーション

  • スイッチング電源用クロックソース

ドキュメント

分類 タイトル 日時
マニュアル-開発ツール PDF 1.74 MB
1件

設計・開発

ソフトウェア/ツール

ソフトウェアダウンロード

分類 タイトル 日時
PCB設計ファイル ZIP 1.07 MB
1件
