機能
機能 | PG-FP6 | PG-FP5 |
---|---|---|
対応マイコン | RA、RL78、RX、RH850、Renesas Synergy™、 SuperH、R8C、 RE、78KおよびV850(単一電源 フラッシュ) | RL78、RX、RH850、SuperH、R8C、 78KおよびV850(単一電源/2電源フラッシュ) |
対応ICs | 一部のパワーマネジメント製品 (モータ制御IC、USB Type-C & USB Power Delivery, 電池残量管理IC) | なし |
外形寸法 | 140mm × 95mm × 30mm (突起含まず) | |
重量 | 約245g | 約230g |
ホストインタフェース | USB2.0(USB1.1),シリアル | USB2.0(USB1.1),シリアル |
外部制御インタフェース | あり | あり |
ターミナル制御 | あり(コマンド公開) | あり(コマンド公開) |
自己診断機能 | あり | あり |
ターゲットインタフェース | CSI、CSI-H/S、UART、FINE、SWD | CSI、CSI-H/S、UART、FINE、IIC、PORT |
プログラマからのVDD供給 | あり (1系統: VDD) | あり (2系統: VDD、VDD2) |
ROM | 最大384MB(暗号化機能あり) | 最大16MB (暗号化機能なし) |
マイコン固有情報 | PG-FP6用パラメータファイル (FP6 Terminalに含む 注1) 複数読み込み可能(最大8個) | PG-FP5用パラメータファイル 複数読み込み可能(最大8個) |
マイコンセキュリティ設定 | あり | あり |
本体セキュリティ設定 | あり | あり |
シンプルモード | あり | あり |
バンクモード | あり | あり |
プログラマ単体書込み | NEXT,ENTER,CANCELボタンで操作 STARTボタンで書き込み操作 | NEXT,ENTER,CANCELボタンで操作 STARTボタンで書き込み操作 |
ターゲットケーブル | 14pinケーブル | 14pinケーブル、16pinケーブル |
電源 | PG-FP6用電源アダプタ(付属)またはUSB電源 | PG-FP5用電源アダプタ(別売) |
プログラミングGUI | PG-FP6用プログラミングGUI「FP6 Terminal」 注1 | PG-FP5用プログラミングGUI 注1 |
注:
- PG-FP6用「FP6 Terminal」には、USBドライバおよびPG-FP5で個別提供となっていたパラメータファイル、ファームウェアが含まれています。
性能

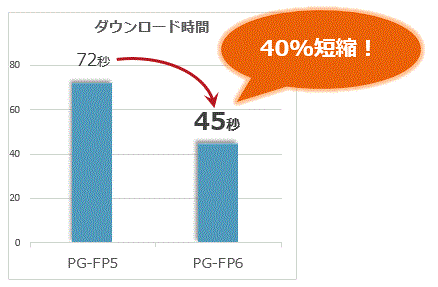

プログラムダウンロード速度
PG-FP6では、本体へのプログラムファイルダウンロード時間がPG-FP5に比べ短縮されています。
注:プログラムファイル16MBで計測。
プログラム書き込み速度
PG-FP6では、マイコンへのプログラムの書き込み速度がPG-FP5より向上しています。
RH850/E1M-S2 Code: 4 MB Data: 64 KB | RX71M Code: 4 MB Data: 64 KB | RL78/F15 Code: 512 KB Data: 16 KB | |
---|---|---|---|
PG-FP5 | 26秒 | 25秒 | 11秒 |
PG-FP6 | 21秒 | 15秒 | 10秒 |
PG-FP6使用時の効果 | 19%短縮 | 40%短縮 | 9%短縮 |
注:数値は参考値です。
